专利号: 202010229592X
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

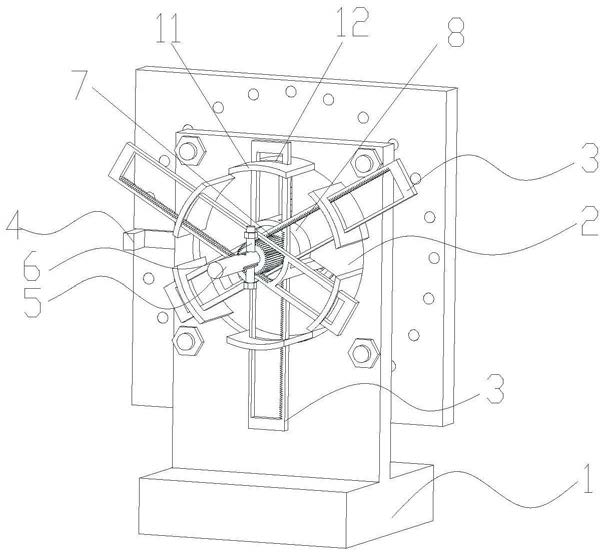

1.一种血管支架扭转测试装置,其特征在于:包括两个相对设置的测试机构,所述测试机构包括底座(1),所述底座(1)上转动设有转盘(2),所述转盘(2)上传动连接有转轴(5),所述转轴(5)与动力机构传动连接,所述转盘(2)上设有用于抵住血管支架(18)内圈的夹紧机构一和抵住血管支架(18)外圈的夹紧机构二,所述夹紧机构一和夹紧机构二配合将所述血管支架(18)夹紧;

所述转盘(2)包括转盘本体(31)和分别固定设置在所述转盘本体(31)两侧的支撑板(11)与固定板(9),所述支撑板(11)和固定板(9)均匀分布在所述转盘本体(31)的圆周方向上,所述支撑板(11)均位于两个所述测试机构的所述转盘(2)相对的一面上,所述支撑板(11)上开设有安装孔(12),所述夹紧机构一通过所述安装孔(12)安装在所述支撑板(11)上,所述固定板(9)上开设有固定孔(10),所述夹紧机构二通过所述固定孔(10)安装在所述固定板(9)上;

还包括固定设置在转盘(2)中心的内齿轮(8),所述内齿轮(8)内还设有过孔(27),所述转轴(5)轴向限位设置在所述过孔(27)内,所述转轴(5)上滑动设有与所述内齿轮(8)相匹配的齿轮(7);

所述支撑板(11)的数量为6个,所述固定板(9)的数量为3个,相对设置的两个所述支撑板(11)上的所述安装孔(12)距离所述转盘本体(31)的高度一致,相邻两个所述安装孔(12)距离所述转盘本体(31)的高度不同;

所述夹紧机构一包括三个传动架(3)和固定设置在每个所述传动架(3)上的夹杆(24),所述转盘(2)径向方向上开设有三个第二滑槽(30),所述夹杆(24)穿过并滑动设置在所述第二滑槽(30)内,所述夹杆(24)延伸出所述第二滑槽(30)的部分用于抵住所述血管支架(18)内圈,所述夹杆(24)与所述夹紧机构二配合将所述血管支架(18)固定,所述传动架(3)长度方向上设有与所述齿轮(7)啮合的齿条(25),所述传动架(3)滑动设置在相对设置的两个所述支撑板(11)的所述安装孔(12)内。

2.如权利要求1所述的一种血管支架扭转测试装置,其特征在于:所述转轴(5)远离限位台阶(22)的一端设有两个限位孔(19),所述限位孔(19)内安装有限位柱(6),所述限位孔(19)和所述限位柱(6)配合用于限制所述齿轮(7)滑动的距离。

3.如权利要求1所述的一种血管支架扭转测试装置,其特征在于:所述转轴(5)的轴向方向上至少开设有两个第一滑槽(20),所述齿轮(7)内圈设有与所述第一滑槽(20)滑动配合的凸起(21)。

4.如权利要求1所述的一种血管支架扭转测试装置,其特征在于:所述夹紧机构二包括螺栓(13)、调节螺母(14)和夹板(16),所述螺栓(13)穿过所述固定孔(10)设置,所述螺栓(13)上连接有两个调节螺母(14),两个所述调节螺母(14)位于所述固定板(9)的两侧用于将所述螺栓(13)固定锁紧,所述螺栓(13)靠近所述夹杆(24)的一端固定设有夹板(16),所述夹板(16)抵住所述血管支架(18)外圈,并与所述夹杆(24)配合将所述血管支架(18)固定。

5.如权利要求4所述的一种血管支架扭转测试装置,其特征在于:所述夹杆(24)和夹板(16)之间设有橡胶圈(23)。

6.如权利要求4所述的一种血管支架扭转测试装置,其特征在于:所述转盘(2)靠近所述夹紧机构二的一侧设有若干插销孔(17),所述插销孔(17)呈圆周方向分布,所述插销孔(17)内配合安装有角度止位销(15),所述角度止位销(15)与所述螺栓(13)配合用于限定转盘(2)转动角度。

7.如权利要求1所述的一种血管支架扭转测试装置,其特征在于:还包括插销(4)、设置在所述底座(1)上的锁止孔(26)和设置在所述转盘(2)上的止转孔(29),所述锁止孔(26)的位置与所述止转孔(29)的位置相对应,所述插销(4)与所述锁止孔(26)和止转孔(29)配合将所述转盘(2)固定。
