1.一种阻燃尼龙树脂，其特征在于，由尼龙66盐、去离子水和阻燃盐聚合而成；所述阻燃盐是由阻燃剂2‑(二甲基磷酸酯)‑4,6(乳酸)‑三嗪环与己二胺制备而成，且阻燃剂2‑(二甲基磷酸酯)‑4,6(乳酸)‑三嗪环的结构为：

2.根据权利要求1所述的阻燃尼龙树脂，其特征在于，所述尼龙66盐、去离子水和阻燃盐的质量比为100：100：(0.1～10)。

3.一种如权利要求1或2所述的阻燃尼龙树脂的制备方法，其特征在于，包括如下步骤：(1)采用摩尔比为1：1～2的己二胺与己二酸合成尼龙66盐，再将尼龙66盐用去离子水溶解；

(2)将溶解后的尼龙66盐和阻燃盐倒入高压反应釜中，通氮气排除反应釜中的空气，在压力为1.3～2.0MPa、温度为170～230℃的条件下反应3～5h，然后恢复至常压，并在温度为

240～270℃的条件下反应2～4h；最后，先自然冷却再切粒，制得阻燃尼龙树脂。

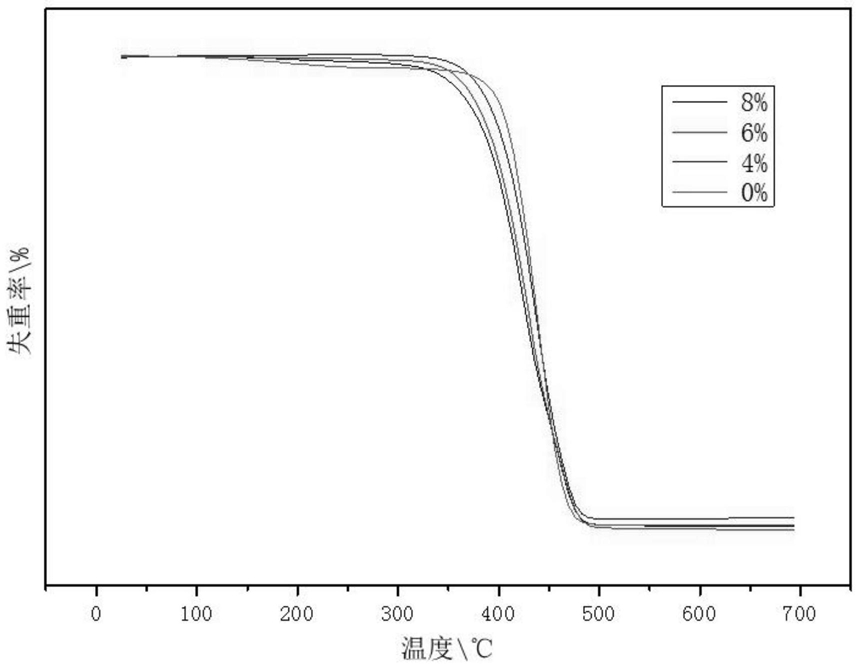

4.根据权利要求3所述的阻燃尼龙树脂的制备方法，其特征在于，步骤(2)中，所述阻燃尼龙树脂呈乳白色，熔程为250～270℃，相对粘度2.10～2.50；所述阻燃尼龙树脂的阻燃水平为UL‑94V‑0级，拉伸强度不低于80.0MPa，断裂伸长率为64.5％～66.5％。

5.根据权利要求4所述的阻燃尼龙树脂的制备方法，其特征在于，步骤(2)中，所述阻燃盐的合成包括以下步骤：①先向有机溶剂S1中加入三聚氯氰，再缓慢滴加亚磷酸三甲酯并开始反应；反应结束后，开始蒸馏，制得产物P1；

②先将步骤①中的产物P1溶于有机溶剂S2中，再滴加乳酸并开始反应；反应结束后，先抽滤再用有机溶剂S3洗涤产物，最后干燥，制得2‑(二甲基磷酸酯)‑4,6(乳酸)‑三嗪环；

③将步骤②中的2‑(二甲基磷酸酯)‑4,6(乳酸)‑三嗪环与己二胺在去离子水中反应1～2h，制得阻燃盐溶液，将阻燃盐溶液蒸馏后干燥，即得阻燃盐，其中2‑(二甲基磷酸酯)‑4,

6(乳酸)‑三嗪环与己二胺的摩尔比为1：1.02。

6.根据权利要求5所述的阻燃尼龙树脂的制备方法，其特征在于，步骤①中，所述三聚氯氰与有机溶剂S1的质量比为1：2～5，所述三聚氯氰与亚磷酸三甲酯的摩尔比为1：1～

1.5。

7.根据权利要求6所述的阻燃尼龙树脂的制备方法，其特征在于，步骤①中，所述有机溶剂S1为甲苯、乙腈、丙酮、苯、二甲基亚砜、二氯甲烷中的一种或几种，反应温度为6～14℃，反应时间为1～5h。

8.根据权利要求7所述的阻燃尼龙树脂的制备方法，其特征在于，步骤②中，所述产物P1与乳酸的摩尔比为1：1.8～2.4。

9.根据权利要求8所述的阻燃尼龙树脂的制备方法，其特征在于，步骤②中，所述有机溶剂S2和有机溶剂S3分别为甲苯、乙腈、丙酮、苯、二甲基亚砜、二氯甲烷中的一种或几种，反应温度为60～90℃，反应时间为4～8h。
