专利号: 2020102324640
申请人: 马鞍山市帅诚科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

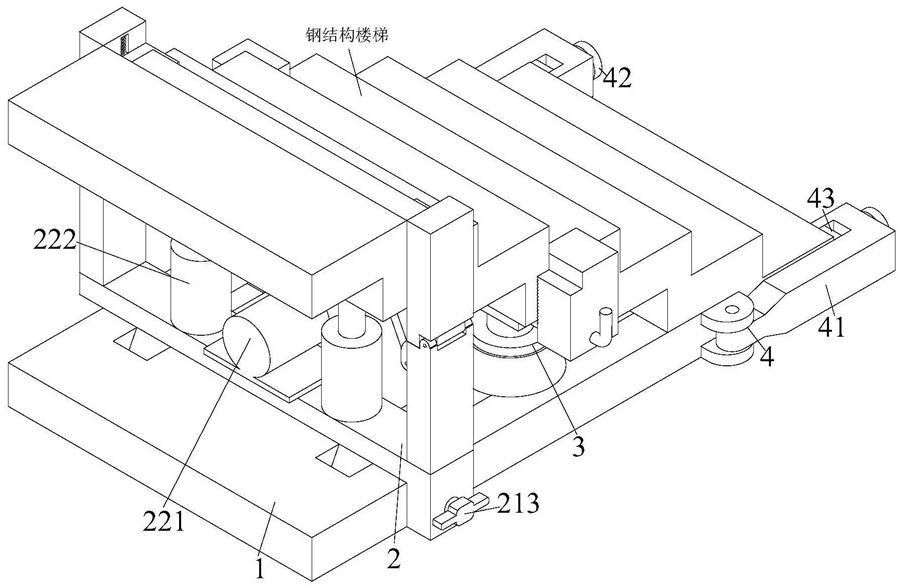

1.一种钢结构建筑楼梯定点安装支撑设备,包括安装板(1)、固定装置(2)、支撑装置(3)和两个锁紧装置(4),其特征在于:所述安装板(1)上端左侧通过滑动配合的方式安装有固定装置(2),固定装置(2)右侧设置有支撑装置(3),支撑装置(3)通过滑动配合的方式安装在安装板(1)中部,安装板(1)右端通过铰链前后对称安装有锁紧装置(4);其中:所述固定装置(2)包括移动机构(21)、驱动机构(22)和固定机构(23),移动机构(21)通过滑动配合的方式安装在安装板(1)左侧,移动机构(21)上端中部安装有驱动机构(22),驱动机构(22)上端安装有固定机构(23);

所述固定机构(23)包括两个转动板(231)、两个十字滑块(232)、两个卡紧弹簧(233)、两个卡块(234)、卡接板(235)、两个钢丝绳(236)和两个换向轮(237),转动板(231)通过铰链前后对称安装在移动机构(21)上,移动机构(21)上端通过滑动配合的方式前后对称安装有十字滑块(232),十字滑块(232)上端通过卡紧弹簧(233)与转动板(231)相连,十字滑块(232)内侧安装有卡块(234),卡块(234)之间通过卡接板(235)相连,十字滑块(232)下端安装有钢丝绳(236),移动机构(21)内侧上端通过耳座安装有换向轮(237),钢丝绳(236)下端依次穿过转动板(231)、移动机构(21)和换向轮(237)安装在驱动机构(22)上;

所述支撑装置(3)包括两个滑动支撑机构(31)和夹紧机构(32),滑动支撑机构(31)通过滑动配合的方式前后对称安装在安装板(1)中部,滑动支撑机构(31)之间通过夹紧机构(32)相连;

所述夹紧机构(32)包括支撑板(321)、两个卡紧块(322)、四个导向杆(323)、四个复位弹簧(324)和两个夹紧螺杆(325),支撑板(321)安装在滑动支撑机构(31)上端,支撑板(321)前后两端对称设置有卡紧块(322),卡紧块(322)通过导向杆(323)安装在支撑板(321)上内,导向杆(323)前后对称设置在支撑板(321)两端,导向杆(323)外侧套设有复位弹簧(324),且卡紧块(322)外侧通过夹紧螺杆(325)安装支撑板(321);

所述锁紧装置(4)包括锁紧块(41)、锁紧螺栓(42)和抵紧块(43),锁紧块(41)通过铰链安装在安装板(1)右端,锁紧块(41)右端通过螺纹配合的方式安装有锁紧螺杆,缩紧螺杆左端通过轴承安装有抵紧块(43),抵紧块(43)通过滑动配合的方式安装在锁紧块(41)内侧。

2.根据权利要求1所述的一种钢结构建筑楼梯定点安装支撑设备,其特征在于:所述移动机构(21)包括移动板(211)、两个燕尾块(212)、固定螺杆(213)和两个固定板(214),移动板(211)下端前后对称安装有燕尾块(212),燕尾块(212)通过滑动配合的方式安装在安装板(1)上端内部,移动板(211)前端通过固定螺杆(213)固定在安装板(1)前端,移动板(211)上侧前后两端对称安装有固定板(214)。

3.根据权利要求2所述的一种钢结构建筑楼梯定点安装支撑设备,其特征在于:所述驱动机构(22)包括气泵(221)、两个气缸(222)、升降板(223),气泵(221)通过螺纹连接的方式安装在移动板(211)中部,气泵(221)前后两端对称安装有气缸(222),气泵(221)与气缸(222)之间通过气管相连,气缸(222)伸出端上侧安装有升降板(223)。

4.根据权利要求1所述的一种钢结构建筑楼梯定点安装支撑设备,其特征在于:所述滑动支撑机构(31)包括滑动块(311)、滑动套(312)、压缩杆(313)、压缩弹簧(314)和锁紧螺母(315),滑动块(311)通过滑动配合的方式安装在安装板(1)内部,滑动块(311)上端安装有滑动套(312),滑动套(312)内部通过滑动配合的方式安装有压缩杆(313),压缩杆(313)下端通过压缩弹簧(314)与滑动套(312)相连,滑动套(312)外侧通过螺纹配合的方式安装有锁紧螺母(315)。

5.根据权利要求2所述的一种钢结构建筑楼梯定点安装支撑设备,其特征在于:所述固定板(214)与转动板(231)内部开设有孔道,钢丝绳(236)通过滑动配合的方式安装在孔道内。

6.根据权利要求3所述的一种钢结构建筑楼梯定点安装支撑设备,其特征在于:所述卡块(234)与卡紧块(322)内侧均设置有锯齿状结构,且升降板(223)与支撑板(321)上端均设置有圆锥状突起。

7.根据权利要求1所述的一种钢结构建筑楼梯定点安装支撑设备,其特征在于:所述抵紧块(43)前后两端对称设置有T形块,T形块通过滑动配合的方式安装在锁紧块(41)内。
