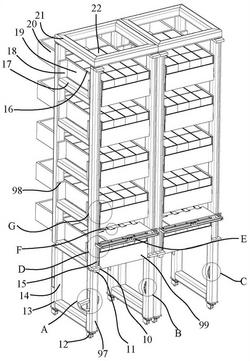

1.医院药品管理设备，其特征在于，包括机架(21)，所述机架(21)为框架结构，所述机架(21)内设置有若干平台横杆(17)，所述机架(21)下端面固设有对称的底部支撑框架(13)，所述底部支撑框架(13)下端面固设有若干底部移动轮(12)，所述底部移动轮(12)与地面相抵，所述底部支撑框架(13)内设置有贯穿的穿透内腔(14)，两侧的所述穿透内腔(14)内设置有用于将若干个所述机架(21)进行配合连接形成整体的锁紧安装装置(97)，所述平台横杆(17)上侧设置有用于装载药品的药物装纳推出装置(98)，所述药物装纳推出装置(98)右侧设置有位于所述机架(21)一侧且用于将药品进行集中收集的药物拿出装置(99)。

2.根据权利要求1所述的医院药品管理设备，其特征在于：所述锁紧安装装置(97)包括设置于所述底部支撑框架(13)内的内腔(30)，所述内腔(30)端壁内连通设置有容腔(31)，所述容腔(31)为贯穿设置，其中一侧的所述底部支撑框架(13)内设置有采用转动的方式与另一侧的所述底部支撑框架(13)配合连接实现固定的转动环组件，另一侧的所述底部支撑框架(13)内设置有结构造型为弯曲型且用于与转动环组件配合连接实现相邻的所述底部支撑框架(13)之间彼此固定的放置环组件。

3.根据权利要求2所述的医院药品管理设备，其特征在于：转动环组件包括与其中一侧所述底部支撑框架(13)内所述容腔(31)端壁转动配合连接的直板(33)，所述直板(33)外表面固设有配合环块(34)，所述配合环块(34)为环状结构，所述配合环块(34)的圆形与所述直板(33)的转动点重合，所述配合环块(34)内设置有便于人员拉动的拉动结构。

4.根据权利要求3所述的医院药品管理设备，其特征在于：拉动结构包括设置于所述配合环块(34)内的若干装卡穿孔(35)，所述装卡穿孔(35)贯穿设置。

5.根据权利要求2所述的医院药品管理设备，其特征在于：放置环组件包括与所述容腔(31)固定的环形壳体(40)，所述环形壳体(40)内设置有贯穿的环形内腔(41)，所述环形内腔(41)与配合环块(34)滑动配合连接，所述环形内腔(41)的造型与转动后的配合环块(34)完全贴合。

6.根据权利要求1所述的医院药品管理设备，其特征在于：所述药物装纳推出装置(98)包括放置箱体(19)，所述放置箱体(19)两侧端面固设有若干侧凸板(18)，所述侧凸板(18)对称设置，所述侧凸板(18)与所述平台横杆(17)上端面相抵设置，所述放置箱体(19)内设置有开口的安装内腔(16)，所述安装内腔(16)内叠放设置有药品(22)，所述安装内腔(16)一侧设置有能够根据所述药品(22)的高度调整所述安装内腔(16)一侧开口范围的开口组件，开口组件对侧设置有用于推动所述药品(22)由开口组件推出的推动组件。

7.根据权利要求6所述的医院药品管理设备，其特征在于：开口组件包括设置于所述放置箱体(19)两侧的滑移装卡腔(72)，所述滑移装卡腔(72)对称设置，所述滑移装卡腔(72)上下端壁之间转动的设置有旋动螺纹杆(70)，所述放置箱体(19)上端面固设有顶部驱动电机(71)，所述顶部驱动电机(71)与其中一个所述旋动螺纹杆(70)动力连接，所述放置箱体(19)一侧端面滑动的设置有升降遮挡板(73)，所述升降遮挡板(73)一侧端面固设有对称的侧凸板(74)，所述侧凸板(74)与所述滑移装卡腔(72)滑动配合连接，所述侧凸板(74)与所述旋动螺纹杆(70)螺纹配合连接。

8.根据权利要求6所述的医院药品管理设备，其特征在于：推动组件包括与所述安装内腔(16)端壁连通的滑出内腔(90)，所述放置箱体(19)一侧端面固设有侧安装框架(20)，所述侧安装框架(20)内固设有动力气缸(92)，所述动力气缸(92)一侧动力连接设置有推挤平板(91)，所述推挤平板(91)与所述滑出内腔(90)滑动配合连接。

9.根据权利要求1所述的医院药品管理设备，其特征在于：所述药物拿出装置(99)包括固设于所述机架(21)一侧端面的电机安装板(10)，所述电机安装板(10)上下对称设置，下侧的所述电机安装板(10)端面固设有升降驱动电机(11)，所述升降驱动电机(11)内动力连接设置有电机输出杆(15)，所述电机输出杆(15)与上下侧的所述电机安装板(10)转动配合连接，所述电机输出杆(15)外表面螺纹配合连接设置有配合凸块(51)，所述配合凸块(51)之间固设有中间升降板(55)，所述配合凸块(51)内设置有上下贯穿的传动配合内腔(50)，所述配合凸块(51)和中间升降板(55)内设置有能够将药物进行推挤的推挤组件。

10.根据权利要求9所述的医院药品管理设备，其特征在于：推挤组件包括与所述传动配合内腔(50)两侧端壁之间转动配合连接的外螺纹杆(52)，所述外螺纹杆(52)一侧端面固设有侧皮带轮(54)，所述传动配合内腔(50)上侧设置有连接固定板(56)，所述连接固定板(56)下端面固设有对称的移动配合板(53)，所述移动配合板(53)与所述传动配合内腔(50)滑动配合连接，所述移动配合板(53)与所述外螺纹杆(52)螺纹配合连接，所述连接固定板(56)一侧端面固设有平行板(57)，所述平行板(57)伸入所述机架(21)内部，所述平行板(57)内设置有若干开口的配合转动内腔(80)，所述配合转动内腔(80)一侧端壁固设有转动配合电机(81)，所述转动配合电机(81)一侧动力连接设置有翻转板(83)，所述翻转板(83)端面固设有弯折凸板(82)，所述中间升降板(55)上端面固设有动力电机(60)，所述动力电机(60)两侧设置有对称且与所述中间升降板(55)固定的侧安装凸台(61)，所述动力电机(60)前侧动力连接设置有主动转轮(64)，所述侧安装凸台(61)前侧转动的设置有过渡轮(63)，所述侧皮带轮(54)、过渡轮(63)和主动转轮(64)外表面缠绕设置有预紧皮带(62)，所述预紧皮带(62)将所述侧皮带轮(54)、过渡轮(63)和主动转轮(64)动力连接，所述预紧皮带(62)绕过所述过渡轮(63)下侧，所述预紧皮带(62)绕过所述主动转轮(64)的上侧，所述预紧皮带(62)染过所述配合凸块(51)外表面。
