专利号: 2020102361300
申请人: 河海大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种磁悬浮式土体剪切型断裂试验的矫正方法,其特征在于:包括如下步骤:

步骤1,矫正前准备:三个磁悬浮装置中的垂直电磁线圈、水平电磁线圈均通入设定大小方向的电流,使得三个磁悬浮装置带动土体试样同步上升至设定高度,并与三个磁悬浮支座相分离,从而处于悬浮状态,并根据预制裂缝来调整磁悬浮平台位置,并使三个磁悬浮平台稳定在该位置,不会轻易晃动;将土体试样,放置在中三个磁悬浮装置的正上方,预制裂缝对齐磁悬浮平台之间的间隔缝隙;

步骤2,试样位置矫正:两套矫正器的矫正板在对应控制器的作用下,均根据试样的尺寸同步相向运动相同位移,如果此时试样不在间隔缝隙的正上方,在侧矫正板挤压力的作用下,试样上的两条预制裂缝位于间隔缝隙的正上方;继续对试样施加微小挤压力,保证两侧矫正板与试样均接触,且该挤压力小,不会对试样及预制裂缝产生影响;

每块矫正板的形状和大小均与土体试样的长侧边相同;

步骤3,试验前矫正:两块矫正板在对应控制器的作用下,缓慢反向运动,当两块矫正板与土体试样的左右两侧边相接触,但无挤压力时,保持此位置不动,形成矫正位姿;此时,接触传感器能检测到矫正板与土体试样相接触,但测力传感器检测到的挤压力为零;

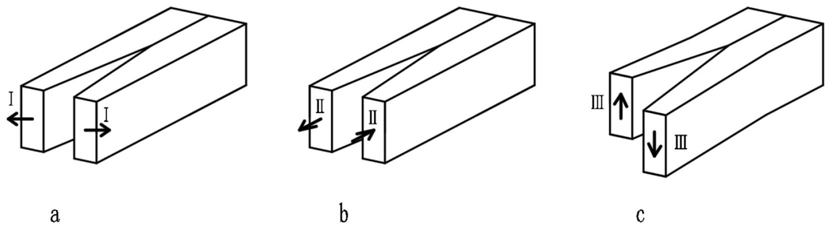

步骤4,试验中矫正:推拉动力源接通电源,推动动力板前进,从而向试样施加水平荷载,阻挡板在尾部阻隔试样前进,试样底部与磁悬浮平台之间相对静止;随着,动力板继续前移,矫正板始终保持矫正位姿不动,并抵靠在土体试样左右两侧,形成一对相向的侧剪切力,防止预制裂缝从尖端向两侧开裂,试样在裂缝处向两侧分开的情况,遏制从Ⅱ型断裂向Ⅰ—Ⅱ型混合断裂的发展趋势,从而使得土体试样在两条预制裂缝的尖端处产生纯Ⅱ型断裂。

2.根据权利要求1所述的磁悬浮式土体剪切型断裂试验的矫正方法,其特征在于:控制器采用调速电机控制,步骤3中,矫正板的反向运动速度小于步骤2中的相向运动速度。

3.根据权利要求1所述的磁悬浮式土体剪切型断裂试验的矫正方法,其特征在于:根据土体试样的长度,选择每块矫正板外连接伸缩驱动装置的数量。

4.根据权利要求3所述的磁悬浮式土体剪切型断裂试验的矫正方法,其特征在于:每块矫正板均由两个控制器进行控制。
