专利号: 202010236661X
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

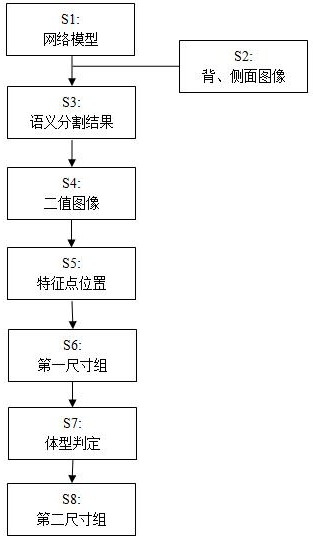

1.基于深度学习的非接触式旗袍定制人体三维尺寸测量方法,其特征在于该方法包括以下步骤:步骤S1:利用语义分割网络DeepLab V3+在COCO数据集上训练得到能够将人体与复杂背景分离的网络模型;

步骤S2:获取对象背、侧面图像;

步骤S3:根据步骤S1训练所得网络模型定位由步骤S2获取的对象背、侧面图像中人体坐标与遮罩;

步骤S4:根据步骤S3获得的人体坐标与遮罩,使用OpenCV的图像处理技术提取出以人体对象为中心的二值图;

步骤S5:依据人体各部位的表现特征,对步骤S4所得人体二值图进行像素扫描,定位各个特征点所在坐标;

所述的特征点包括头顶点、脚底点、左侧点、右侧点、颈点、腋窝点、臀高点、胸高点、腹高点、肩点、肩颈点、腰高点、大腿根点;

步骤S6:根据步骤S5所得特征点坐标计算二维图像中人体部位的长度尺寸,即第一尺寸组;

所述的第一尺寸组包括身高、体宽、颈宽、颈厚、胸宽、胸厚、腰宽、腰厚、臀宽、臀厚、大腿根宽、大腿根厚、腹宽、腹厚;

步骤S7:根据步骤S5所得的特征点坐标以及步骤S6中获取的人体部位长度尺寸,将目标人体的体型分成多个类别,分别对应不同的体型;

步骤S8:根据步骤S7对体型的判定使用不同的计算公式获取人体三维围度尺寸,即第二尺寸组;

所述的第二尺寸组包括颈围、肩宽、胸围、腰围、腹围、臀围、大腿根围、前腰节、后腰节、前胸宽、后背宽、臂围、袖笼、袖口、袖长。

2.根据权利要求1所述的基于深度学习的非接触式旗袍定制人体三维尺寸测量方法,其特征在于:将步骤S3中获取到的所有人体坐标所在的像素点的值置为255,即表现为纯白色,其它非人体所在的坐标置为像素值0,即表现为纯黑色;

根据人体特征分别确定头顶、脚底的y坐标以及身体左侧和右侧的x坐标,并分别向身体外侧拓展10像素点进行裁剪,得到以人体为中心的二值图像。

3.根据权利要求1所述的基于深度学习的非接触式旗袍定制人体三维尺寸测量方法,其特征在于:所述的颈点有背面图的颈高点以及侧面图的前颈点、后颈点;

颈高点定位如下:

在背面图中,从头顶向下10%的身高处开始到身高的30%,分别记录每一行的白色像素点的数量,其中白色像素点数量最少的一行认为是背面图中脖子的位置,取其中点为颈高点;若存在多行相同,取中值;

前颈点、后颈点定位如下:

在侧面图中,从头顶向下10%的身高处开始到身高的30%,分别记录每一行的白色像素点的数量,其中白色像素点数量最少的一行认为是侧面图脖子的位置;在该行上下5%身高的范围内找到脖子前颈部最凹的坐标,即为前颈点的位置;若存在多行相同,取中值;

在侧面图中,根据前颈点的位置,在前颈点上方10%身高的范围内找到距离前颈点最近的身体轮廓上的点,即为后颈点;

所述的腋窝点定位如下:

在背面图中,通过映射侧面图胸高点高度得到背面图胸高点高度,令背面图颈高点高度到胸高点高度距离为g;

在背面图中,从颈高点往下g/2的高度到身高的50%区域内逐行从人体的中轴线开始向左侧遍历,当某行发生两次黑白二值变换,则停止该侧遍历,该行首次二值变换点即为左腋窝点K1,同理可得右腋窝点K2;

所述的肩点定位如下:

在背面图中,分别自左、右腋窝点向上查找,与身体轮廓的交点即为左、右肩点;

所述的肩颈点定位如下:

在背面图中,取颈高点所在行的最外侧白色像素点与同侧肩点水平距离为c;

在背面图中,自左颈点水平向外c/3距离做垂线交身体轮廓于点A;

在背面图中,取左颈点和点A范围内人体轮廓上距离左颈点和点A连线最远的点,即为左肩颈点,同理可得右肩颈点;

所述的腰高点定位如下:

在背面图中,在人体身高60%的高度往上4%到这个高度往下2%的范围内扫描每一行的白色像素点的数量,其中白色像素点数量最少的一行的躯干中心点认为是背面腰高点;

所述的前、后腰点定位如下:

在侧面图中,根据获取到的背面腰高点的高度映射到侧面图中,得到侧面腰高点的高度;其中,侧面腰高点高度与腹部轮廓的交点为前腰点,侧面腰高点高度与背部轮廓的交点为后腰点;

所述的大腿根点定位如下:

在背面图中,于身高的60%开始自上而下逐行扫描;每行自人体轮廓外侧开始,从左向右扫描,直到另一侧人体轮廓外侧为止;

当首次扫描经历了四次黑白像素值变换时停止,并取其第二次和第三次像素值变换位置的中点竖直向下1%身高的位置为大腿根点。

4.根据权利要求1所述的基于深度学习的非接触式旗袍定制人体三维尺寸测量方法,其特征在于:第一尺寸组中:

所述的颈厚确定如下:

在侧面图中,前颈点与后颈点间的距离即为颈厚;

所述的胸宽确定如下:

在背面图中,若侧面图胸高点高度映射到背面图的高度低于手臂与身体躯干的交点,则自胸高点分别向左右两侧遍历,直到躯干轮廓时停止,胸宽即为此行遍历的白色像素点个数;

在背面图中,若侧面图胸高点高度映射到背面图的高度高于手臂与身体躯干的交点,则自两个手臂与身体躯干较低的交点的下一行中点向左右两侧遍历,直到躯干轮廓时停止,此时胸宽即为此行遍历的白色像素点个数。

5.根据权利要求1所述的基于深度学习的非接触式旗袍定制人体三维尺寸测量方法,其特征在于:第二尺寸组中:

所述的肩宽确定如下:

在背面图中,自左肩点积分至左肩颈点,记白色像素点个数为s1;

在背面图中,自右肩点积分至右肩颈点,记白色像素点个数为s2;

在背面图中,记左肩颈点至右肩颈点距离为s3;

将s1,s2,s3代入公式L=s1+s2+s3求得肩宽;

所述的前腰节确定如下:

在侧面图中,依据背面图中肩颈点高度映射得侧面图中肩颈点的高度,x坐标取靠后背的3/7处;

在侧面图中,肩颈点至前颈点的直线距离为fw1;

在侧面图中,自前颈点起沿人体轮廓积分至胸高点,积分距离记为fw2;

在侧面图中,胸高点至前腰点直线距离为fw3;

将fw1,fw2,fw3代入公式L1=e1*fw1+e2*fw2+fw3求得前腰节长度,其中e1、e2为拟合得到的系数;

所述的后腰节确定如下:

在侧面图中,在身高区间内测得背部最突出的点,即为背部最厚处点;

在侧面图中,测得肩颈点到背部最厚处点的距离为bw1;

在侧面图中,测得后背最厚处到后腰点直线距离为bw2;

将bw1,bw2代入公式L2=e3*bw1+bw2求得后腰节长度,其中e3为拟合得到的系数;

所述的前胸宽、后背宽确定如下:

在背面图中,定位两臂自然下垂时腋窝上端点为J1、J2点;

在侧面图中,通过映射背面图中J1点的高度得到侧面图中J1点的高度所在行为m;前颈点垂直向下与行m交于一点,该点与身体前侧轮廓的水平距离为fb;后颈点垂直向下与行m交于一点,该点与背部轮廓的水平距离为bb;

将背面图中J1、J2点的距离d与fb代入公式L3=α*d+β*fb得前胸宽,其中α、β为拟合得到的系数;将背面图中J1、J2点的距离d与bb代入公式L4=γ*d+σ*bb得后背宽,其中γ、σ为拟合得到的系数;

所述的臂围确定如下:

在背面图中,自腋窝点开始,向体外侧45度做直线与身体轮廓交于一点,计算腋窝点与该点的距离,即为臂围的宽,记为p1;

将p1代入公式W=θ*p1求得臂围,其中θ为拟合得到的系数;

所述的袖笼确定如下:

在背面图中,腋窝点至肩点距离记为q1;

根据人体切片模型判断,袖笼的短轴可用臂围的宽代替,即p1;

将q1,p1代入椭圆公式求得袖笼,其中q1为长轴,p1为短轴;

所述的袖口、袖长确定如下:

在背面图中,在虎口与前臂范围内查找手臂最细处,记其白色像素点个数为i;

在背面图中,自手臂最细处向指尖方向遍历,取白色像素点个数为i+3且最靠近指尖的线作为手腕线;手腕线与手臂上方的交点即为腕点,手腕线的长度为腕宽n;

将n代入公式Z=λ*n求得袖口,其中λ为拟合得到的系数;

在背面图中,沿人体轮廓自腕点积分至肩点,记录长度为n1;

在背面图中,记录腕点与肩点的直线距离n2;

将n1,n2代入公式L5=ε*(n1+n2)/2求得袖长,其中ε为拟合得到的系数。
