专利号: 2020102377648
申请人: 重庆文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

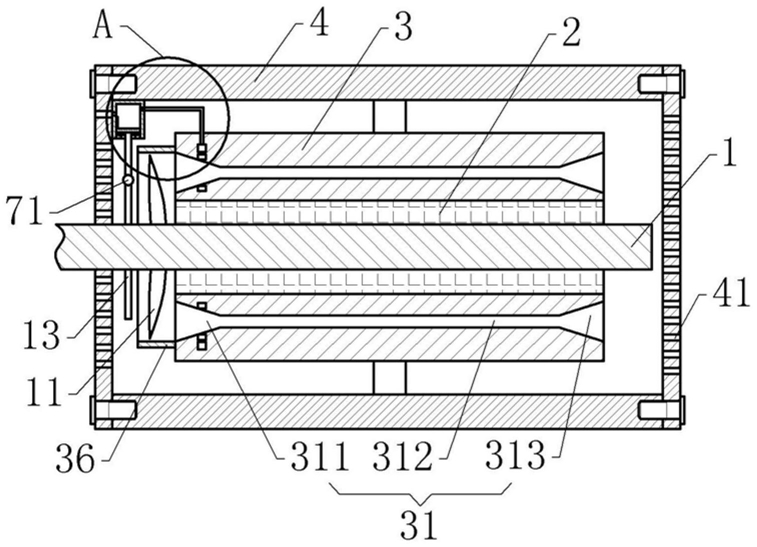

1.一种快速降温的永磁电机,包括从内至外依次设置的驱动轴、转子、定子和外壳,定子固定在外壳内,外壳上设有多个透气孔,驱动轴的前端延伸至外壳外,其特征在于:定子上沿轴向设有多条导气通道,导气通道包括沿远离驱动轴的前端依次设置的导流段、冷却段和导出段,且导流段和导出段均呈锥形;导流段和导出段的小径端与冷却段直径相同,且导流段和导出段的小径端与冷却段连通;驱动轴的前端位于外壳内的部分上还固定有向导流段导气的第一旋转叶片;定子的前端还固定有第一挡流罩,第一挡流罩包裹第一旋转叶片和多条导气通道;导流段的外圈均设置有环形的增流环,增流环与导流段连通;定子上还设有导流环,导流环包裹多条导气通道,导流环与多个增流环均连通;还包括与导流环连通的加气部;加气部包括固定在外壳内侧前端的加气桶,加气桶内竖向滑动连接有滑板,加气桶位于滑板的上方设有进气口和出气口,滑板上部设有用于密封进气口的挡板,出气口内设有出气单向阀,出气口与导流环之间连通有导气管;滑板的下部固定有推杆,驱动轴的前端固定有多根驱动推杆的驱动杆;加气桶的底部设有限位环。

2.根据权利要求1所述的一种快速降温的永磁电机,其特征在于:所述推杆的底部固定有配重块。

3.根据权利要求2所述的一种快速降温的永磁电机,其特征在于:所述配重块呈球形。

4.根据权利要求3所述的一种快速降温的永磁电机,其特征在于:所述限位环与滑板之间设有缓冲弹簧。

5.根据权利要求4所述的一种快速降温的永磁电机,其特征在于:所述驱动轴的后端设置有第二旋转叶片。

6.根据权利要求5所述的一种快速降温的永磁电机,其特征在于:所述定子的后端固定有第二挡流罩,第二挡流罩包裹第二旋转叶片和多个导出段。

7.根据权利要求6所述的一种快速降温的永磁电机,其特征在于:所述透气孔设置在外壳的两端上。
