专利号: 2020102388002
申请人: 萧县亿达信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

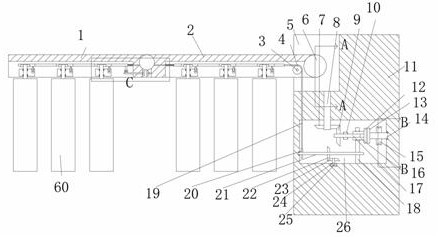

1.一种小区车辆门禁伸缩杆,包括支撑架,其特征在于:所述支撑架上端面设有开口向左的第一转槽,所述第一转槽内设有与前后端壁转动配合的第一转轴,所述第一转槽后端壁内设有齿轮腔,所述第一转轴后端伸入所述齿轮腔转动配合所述齿轮腔和所述第一转槽之间的壁体,所述第一转轴于所述齿轮腔内固定连接有第六斜齿轮,所述第六斜齿轮啮合有第五斜齿轮,所述第五斜齿轮固定安装于第一传动轴,所述第一传动轴转动安装于所述齿轮腔底壁,所述第一转轴于所述第一转槽内固定连接有第一伸缩杆,所述第一伸缩杆通过第三转杆转动连接有第二伸缩杆,所述第一伸缩杆和所述第二伸缩杆下端均设有开口向下的第二转槽,所述第二转槽内均分设有隔断装置,所述第一伸缩杆和所述第二伸缩杆于所述第三转杆下侧对称设有活动槽,所述活动槽右端壁上固定安装固定杆,所述固定杆上转动安装有第二转板,所述活动槽左端壁上滑动安装有齿条,所述齿条右端转动连接有可与所述第二转板接触的第一转板,所述支撑架于所述第一转槽侧设有第一活动腔,所述第一活动腔内设有传动装置,所述第一活动腔后侧上端设有第二活动腔,所述第二活动腔内设有监视装置。

2.根据权利要求1所述一种小区车辆门禁伸缩杆,其特征在于:所述传动装置包括固定安装于所述第一活动腔右端壁上的工作电机,所述工作电机上动力连接有第四传动轴,所述第四传动轴上固定安装有第八斜齿轮和第二带轮,所述第八斜齿轮上啮合有第七斜齿轮,所述第七斜齿轮固定安装于第四转轴,所述第四转轴转动安装于所述第一活动腔上端壁,所述第二带轮通过传送带连接有第一带轮,所述第一带轮固定安装于第二转轴,所述第二转轴转动安装于所述第一活动腔右端壁,所述第二转轴左端固定安装右第二摩擦盘,所述第一活动腔前端壁上固定安装有延伸杆,所述延伸杆上转动安装有第二传动轴,所述第二传动轴上安装有花键套筒,所述花键套筒右侧固定安装有可与所述第二摩擦盘接触的第一摩擦盘。

3.根据权利要求1所述一种小区车辆门禁伸缩杆,其特征在于:所述第二传动轴左侧固定安装有第二斜齿轮,所述第一传动轴下端伸入所述第一活动腔转动配合所述齿轮腔和所述第一活动腔之间的壁体,所述第一传动轴于所述第一活动腔内固定安装有第一斜齿轮,所述第一斜齿轮啮合所述第二斜齿轮,所述花键套筒外壁上转动连接有活动板,所述活动板滑动配合所述第一活动腔内壁,所述活动板螺纹连接有螺杆,所述螺杆转动安装于所述第一活动腔左端壁,所述螺杆上固定安装有第三斜齿轮和滚轮,所述第一活动腔底壁上固定安装有控制电机,所述控制电机动力连接有第三传动轴,所述第三传动轴上固定安装有与所述第三斜齿轮啮合的第四斜齿轮,所述滚轮上固定安装有锁链。

4.根据权利要求1所述一种小区车辆门禁伸缩杆,其特征在于:所述隔断装置包括固定安装于所述第二转槽前后端壁的第四转杆,所述第四转杆上转动安装有活动块,所述活动块上转动安装有第五转轴,所述第五转轴贯穿所述活动块于所述活动块下端固定连接有隔板,所述第五转轴上端于所述活动块上端固定连接有第一齿轮,所述活动块于上设有伸入所述第四转杆的第三滑槽,所述第三滑槽内滑动配合有斜面杆,所述第三滑槽左右端壁上对称设有第二滑槽,所述斜面杆于所述第二滑槽内固定连接有滑块,所述第二滑槽内设有与所述滑块固定连接的第二弹簧。

5.根据权利要求1所述一种小区车辆门禁伸缩杆,其特征在于:所述转槽后端壁上滑动配合有与所述齿轮啮合的活动齿条,所述活动齿条尖端设有活动轮齿,所述活动齿条通过复位弹簧连接所述转槽左右端壁,所述第一伸缩杆中的所述活动齿条和所述第二伸缩杆中的所述活动齿条通过第二锁链连接,所述活动齿条于所述斜面杆上端设有相互配合的斜面块,所述第一伸缩杆中所述活动齿条下端固定安装有固定杆,所述固定杆上转动安装有第五转杆,所述第五转杆上固定安装有第二齿轮,所述齿条左端伸入所述转槽啮合所述第二齿轮。

6.根据权利要求1所述一种小区车辆门禁伸缩杆,其特征在于:所述第二伸缩杆大的所述转槽右侧设有与前后端壁转动配合的第一转杆,所述第一转杆上固定安装有滚轮,所述第一锁链上端绕过所述滚轮固定连接所述活动齿条。
