专利号: 2020102404715
申请人: 东明智能环保科技(山东)有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2023-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种粉尘喷淋处理方法,其特征在于,处理设备包括框架(6)和运输机构(8),所述运输机构(8)安装在框架(6)的内部;

所述框架(6)的内部两侧分别设置有吸附腔和喷淋腔,框架(6)的顶部连接有顶板(5),所述顶板(5)的底部安装有上部板(28),框架(6)的内部下方安装有底部板(3),底部板(3)的上部转动安装有若干个喷气管(29),上部板(28)的底部转动安装有若干个吸尘管(32),上部板(28)和底部板(3)之间形成吸附腔;

所述运输机构(8)包含有若干个上滑轨(11)和若干个下滑轨(12),上滑轨(11)和下滑轨(12)一一对应,上滑轨(11)和下滑轨(12)的两端之间均安装有弧形的端部板(18),上滑轨(11)安装在上部板(28)和底部板(3)之间,下滑轨(12)安装在底部板(3)的下方,且上滑轨(11)和下滑轨(12)上均安装有可移动的电动滑块(14),电动滑块(14)的顶部转动安装有承载板(13);

所述框架(6)的另一侧上方安装有储水箱(9),储水箱(9)的下方安装有若干个可转动的喷淋头(26),储水箱(9)的下方为喷淋腔;

所述框架(6)远离吸附腔的端部一侧连接有侧板(7),侧板(7)靠近上滑轨(11)和下滑轨(12)的一侧连接有承重板(20),承重板(20)的上下两端均竖直安装有可上下伸缩的液压柱(21),上端液压柱(21)的伸缩端与上滑轨(11)的一侧连接,下端液压柱(21)的伸缩端与下滑轨(12)的一侧连接,若干个上滑轨(11)相互之间通过连接杆固定连接,若干个下滑轨(12)相互之间通过连接杆固定连接;

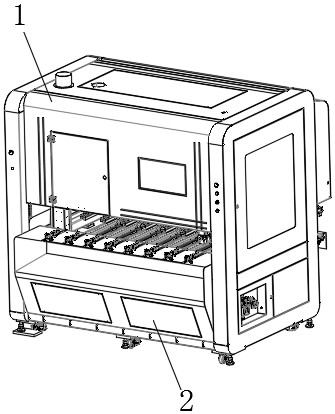

所述框架(6)的上方安装有外壳(1),框架(6)的底部安装有接料框(2),底部板(3)呈网状设置;

所述上滑轨(11)和下滑轨(12)的两端均设置有插孔(10),端部板(18)的两端均连接有插头(19),插头(19)与插孔(10)相适配,端部板(18)通过插头(19)和插孔(10)与上滑轨(11)和下滑轨(12)连接;

所述上滑轨(11)和下滑轨(12)相对立的一端均连接有定位板(17),定位板(17)的内部靠近侧板(7)的一侧设置有限位孔(16);

上方液压柱(21)的伸缩端和下方液压柱(21)的伸缩端均连接有连接板(25),连接板(25)靠近运输机构(8)的一端水平连接有螺纹杆(24),螺纹杆(24)的外部靠近运输机构(8)的一端连接有螺纹筒(23),螺纹筒(23)的另一端水平连接有插杆(22),插杆(22)插接在限位孔(16)的内部;

上述处理设备使用的具体步骤包括:

步骤一:调节使用的电动滑块(14)的尺寸,选择所需尺寸的电动滑块(14)安装在上滑轨(11)的上部;并调节上滑轨(11)和下滑轨(12)之间的位置,上滑轨(11)和下滑轨(12)的位置调节时,启动承重板(20)上下两端的液压柱(21)伸缩,两个液压柱(21)带动上滑轨(11)和下滑轨(12)在竖直方向上分别移动;上滑轨(11)和下滑轨(12)位置调节过程中,将两端的端部板(18)拆卸,位置调节结束后,再安装端部板(18);且使用中可对上滑轨(11)和下滑轨(12)进行更换;上滑轨(11)和下滑轨(12)更换时,将上滑轨(11)和下滑轨(12)从插杆(22)的一端拔出;更换所需的上滑轨(11)和下滑轨(12),将上滑轨(11)和下滑轨(12)一端的限位孔(16)与插杆(22)插接固定;同时拧动螺纹筒(23),调节螺纹筒(23)在螺纹杆(24)上的位置,进而调节上滑轨(11)和下滑轨(12)与侧板(7)之间的距离;

步骤二:电动滑块(14)更换时,将一端的端部板(18)拆卸,将上滑轨(11)和下滑轨(12)上的电动滑块(14)全部拆卸,更换上所需的电动滑块(14),然后将拆下的端部板(18)再安装在上滑轨(11)和下滑轨(12)之间的一端;端部板(18)安装时,将两端的插头(19)插接进入到上滑轨(11)和下滑轨(12)端部的插孔(10)中;两端的端部板(18)将上滑轨(11)和下滑轨(12)连接为一体;

步骤三:运输机构(8)调节完毕后,将待清洁的物件从吸附腔那一端放入,待清洁的物件放在上滑轨(11)上方的承载板(13)上;电动滑块(14)带动承载板(13)沿着上滑轨(11)移动,移动到吸附腔的内部后,底部板(3)上方的若干个喷气管(29)对待清洁的物件进行吹风,将外部附着的粉尘吹起,同时上部板(28)下方的若干个吸尘管(32)对粉尘进行吸收;

步骤四:物件在吸附腔的内部清理后,沿着上滑轨(11)移动到喷淋腔的内部,储水箱(9)底部的若干个喷淋头(26)向待清洁的物件进行喷水,将物件外部的粉尘洗去;承载板(13)在喷淋腔和吸附腔的内部清洁时,电机(15)带动承载板(13)转动,物件得到全面的清洁;物件外部的粉尘清理后,将物件从承载板(13)的上部取走,电动滑块(14)带动承载板(13)进入到下滑轨(12)上,接着再回到上滑轨(11)上循环使用。

2.根据权利要求1所述的一种粉尘喷淋处理方法,其特征在于,所述电动滑块(14)与承载板(13)之间安装有电机(15),电机(15)的输出端与承载板(13)的底部连接。

3.根据权利要求1所述的一种粉尘喷淋处理方法,其特征在于,所述上部板(28)的底端和底部板(3)的上端均等间距连接有若干个隔板(27),上滑轨(11)安装在相邻两个隔板(27)之间。

4.根据权利要求1所述的一种粉尘喷淋处理方法,其特征在于,所述喷气管(29)和喷淋头(26)均转动安装在隔板(27)上,且隔板(27)上安装有若干个支架(30),喷气管(29)和喷淋头(26)均通过转轴(31)安装在支架(30)的内部。
