专利号: 2020102415476
申请人: 合肥蓝优净环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

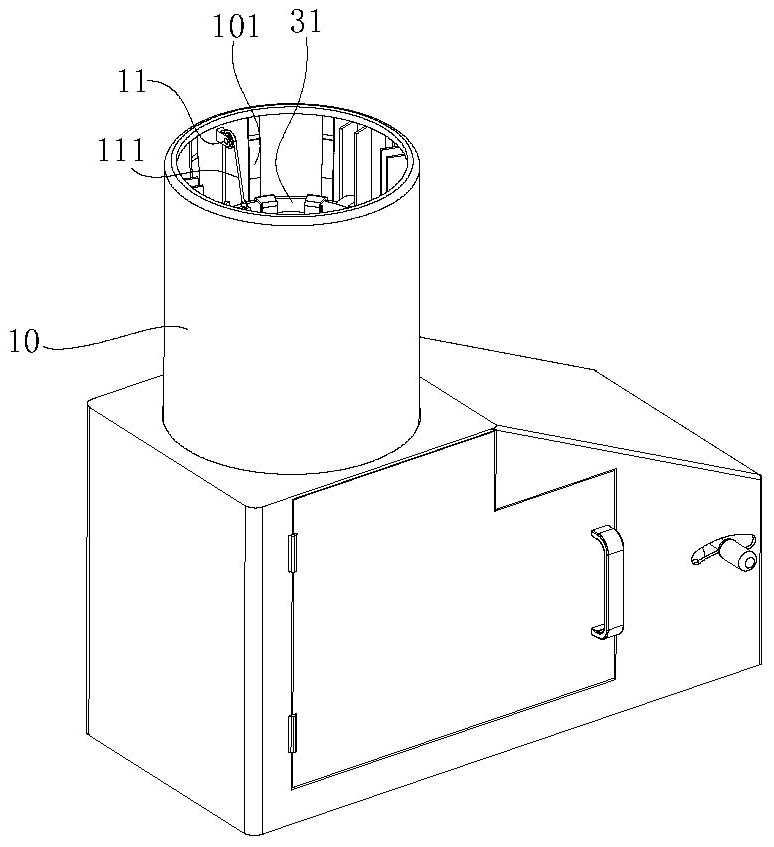

1.一种社区用大型垃圾桶,包括桶体(10),其特征在于:所述桶体(10)内设置有垃圾袋供料机构(20),所述垃圾袋供料机构(20)的出口设置有撑袋机构(30),所述撑袋机构(30)将单个垃圾袋套设在桶体(10)内,所述撑袋机构(30)的进料口位置设置有封烫机构,封烫机构用于将垃圾袋的底部截断且封烫起来。

2.根据权利要求1所述的社区用大型垃圾桶,其特征在于:所述垃圾袋供料机构(20)包括水平布置的供料辊(21)所述供料辊(21)上设置有有夹紧凸块(211),所述夹紧凸块(211)沿着供料辊(21)长度方向布置,所述夹紧凸块(211)压着供料辊(21)径向方向布置,所述夹紧凸块(211)与垃圾袋料卷的管腔内壁抵靠,所述供料辊(21)的旁侧设置有多组导料辊,所述导料辊的出口位置设置有开口壳体(22),所述开口壳体(22)一端呈扁铲状、另一端呈圆柱形且竖直布置。

3.根据权利要求2所述的社区用大型垃圾桶,其特征在于:所述开口壳体(22)的上端设置有夹紧套环(25),所述夹紧套环(25)用于将垃圾袋的袋口夹紧固定,所述夹紧套环(25)与开口壳体(22)的上端同心布置。

4.根据权利要求3所述的社区用大型垃圾桶,其特征在于:所述开口壳体(22)的上端呈管柱状结构且竖直有条形开口(221),所述夹紧套环(25)上设置有与条状开口(221)对应的竖直开口(251),所述开口壳体(22)的上端外侧设置有环形台阶槽(222),所述环形台阶槽(222)外套设有刷环(223),所述刷环(223)外缘周向设置有刷毛;所述夹紧套环(25)的内壁设置有夹紧刷环(252),所述夹紧刷环(252)的内壁周向方向设置有刷毛,所述夹紧刷环(252)与刷环(223)位置对应且同心布置。

5.根据权利要求4所述的社区用大型垃圾桶,其特征在于:所述夹紧刷环(252)的内壁周向方向间隔布置多个避让缺口(2521),所述夹紧刷环(252)为两瓣式结构,所述夹紧刷环(252)的上端分别远离环芯位置设置有延伸支架(253),所述延伸支架(253)滑动设置在支架(254)上,所述延伸支架(253)上设置有压紧弹簧(2531),所述压紧弹簧(2531)水平布置且两端分别与延伸支架(253)及支架(254)上;所述支架(254)旁侧设置有第一导线轮(255),所述第一导线轮(255)上设置有拉绳(256),所述拉绳(256)的一端与延伸支架(253)的一端连接,所述拉绳(256)抵靠在第一导线轮(255)上,所述供料架(23)的旁侧设置有第二导线轮(233),所述拉绳(256)抵靠在第二导线轮(233)且一端与供料架(23)的中段连接。

6.根据权利要求5所述的社区用大型垃圾桶,其特征在于:所述撑袋机构(30)包括设置在桶体(10)内的撑袋环(31),所述刷环(223)呈现弧板状且等间距设置在环形台阶槽(222)的槽底位置,所述撑袋环(31)的内壁设置有夹紧刷板(32),所述夹紧刷板(32)沿着撑袋环(31)环芯方向延伸,所述夹紧刷板(32)的外侧板面设置有刷毛,所述夹紧刷板(32)卡置在刷环(223)之间的间隙内;所述夹紧刷板(32)的内侧设置有设置有刷毛片(321),所述刷毛片(321)上设置有刷毛,所述刷毛水平悬伸且与垃圾袋内侧带面抵靠;所述撑袋环(31)的下端向下延伸设置有顶紧刷板(33,所述顶紧刷板(33)与夹紧刷板(32)的位置及数量对应布置,所述顶紧刷板(33)与夹紧刷板(32)用于夹紧垃圾袋的袋口。

7.根据权利要求6所述的社区用大型垃圾桶,其特征在于:所述顶紧刷板(33)滑动设置在撑袋环(31)上,所述顶紧刷板(33)的滑动方向沿着撑袋环(31)径向方向滑动,所述撑袋环(31)上设置有分离簧(331),所述分离簧(331)的两端分别与顶紧刷板(33)及撑袋环(31)抵靠;所述桶体(10)内设置有夹紧面(101),所述撑袋环(31)上的外沿设置有顶紧滚轮(34),所述顶紧滚轮(34)的轮芯水平且纶面与夹紧面(101)抵靠,所述夹紧面(101)包含竖直夹紧面(1011),所述竖直夹紧面(1011)的上下两端远离桶体(10)的桶心向外延伸,所述夹紧面(101)上下两端竖直布置。

8.根据权利要求7所述的社区用大型垃圾桶,其特征在于:所述夹紧刷环(252)上设置有延伸折板(257),所述延伸折板(257)沿着桶体(10)竖直向上延伸,所述延伸折板(257)的上端弯折段远离桶体(10)的桶心向外延伸,所述撑袋环(31)上设置有顶开滚轮(311),所述顶开滚轮(311)轮芯水平且轮缘与延伸支板(357)的内壁抵靠。

9.根据权利要求8所述的社区用大型垃圾桶,其特征在于:所述桶体(10)的桶口位置转动式设置有提升滚轮(11),所述提升滚轮(11)的轮芯水平且转轴竖直布置,所述撑袋环(31)的上端设置有吊绳(111),所述吊绳(111)的一端与撑袋环(31)连接,所述吊绳(111)抵靠在提升滚轮(11)上,所述吊绳(111)竖直向下延伸且与配重环(12)连接,所述配重环(12)与桶体(10)同心布置;所述桶体(10)靠近桶底的外壁设置有开口,所述开口内设置有踩踏滚轮(13),所述踩踏滚轮(13)轮芯水平布置,所述撑袋环(31)的下端设置有踩踏绳(131),所述踩踏绳(131)竖直沿着桶体(10)向下延伸且到底靠在踩踏滚轮(13)上,所述踩踏绳(131)的另一端与踩踏轮(14)连接,所述踩踏轮(14)上设置有踩踏板。

10.根据权利要求9所述的社区用大型垃圾桶,其特征在于:所述开口壳体(22)的上端设置有垃圾袋封口机构,所述垃圾袋封口机构包含设置在开口壳体(22)上端的封烫机构,所述封烫机构用于将截垃圾袋袋底位置封烫,所述封烫机构上设置有截断结构,所述截断机构用于将封口位置的垃圾袋下端截断。
