专利号: 2020102433582
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种音乐音频信号校准系统,包括信号采样模块、调幅反馈模块,其特征在于,所述信号采样模块运用型号为DAM-3056AH的信号采样器J1对音乐音频信号校准系统中原始音频信号采样,所述调幅反馈模块运用三极管Q1、三极管Q2和电阻RW1组成调幅电路调节信号振幅,同时运用电感L4、电容C2和运放器AR2组成调频电路滤除信号干扰频率分量,同时运用三极管Q3检测调幅电路输出信号电位,反馈高电平信号至运放器AR3反相输入端内,运放器AR2输出信号一路输入运放器AR3同相输入端,运放器AR3比较信号,二路信号经运放器AR4缓冲,最后运放器AR5同相放大运放器AR4输出信号,并且运放器AR3输出信号通过改变运放器AR5反相输入端信号电位,调节运放器AR5输出信号振幅,并且运用三极管Q4检测运放器AR2、运放器AR4输出信号电位差,反馈信号至三极管Q2基极,进一步调节信号波形,最后运放器AR5输出信号为音乐音频信号校准系统终端的报警分析信号;

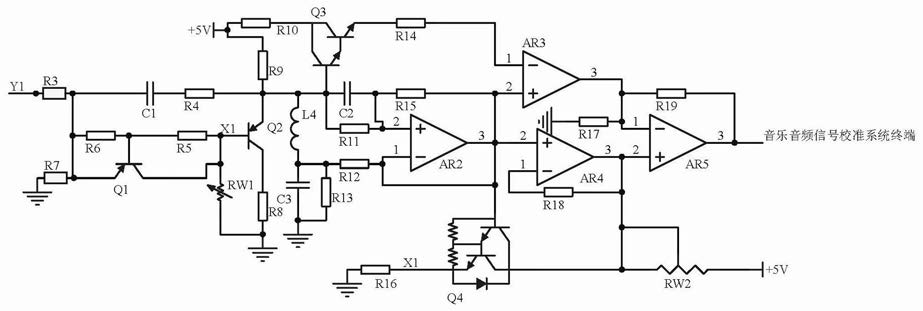

所述调幅反馈模块包括三极管Q1,三极管Q1的发射极接电阻R3、电阻R6、电阻R7的一端和电容C1的一端,电阻R7的另一端接地,三极管Q1的基极接电阻R6的另一端和电阻R5的一端,三极管Q1的集电极接电阻R5的另一端、三极管Q2的基极和电阻RW1的一端,三极管Q2的集电极接电阻R8的一端,电阻R8、电阻RW1的另一端接地,三极管Q2的发射极接电阻R4、电阻R9、电阻R11的一端和电感L4、电容C2的一端以及三极管Q3的基极,电阻R4的另一端接电容C1的另一端,三极管Q3的集电极接电阻R10的一端,电阻R9的另一端接电阻R10的另一端和电源+5V,三极管Q3的发射极接电阻R14的一端,电感L4的另一端接电阻R12、电阻R13的一端和电容C3的一端,电阻R13、电容C3的另一端接地,电阻R12的另一端接运放器AR2的反相输入端、运放器AR2的输出端、运放器AR4的同相输入端和运放器AR3的同相输入端、电阻R15的一端以及三极管Q4的基极,运放器AR2的同相输入端接电阻R11、电阻R15、电容C2的另一端,运放器AR3的反相输入端接电阻R14的另一端,三极管Q4的发射极接电阻R16的一端和三极管Q2的基极,电阻R16的另一端接地,运放器AR4的输出端接电阻R18的一端、运放器AR5的同相输入端和三极管Q4的集电极以及可调电阻RW2的一端、可调电阻RW2的滑动端,可调电阻RW2的另一端接电源+5V,运放器AR4的反相输入端接电阻R18的另一端,运放器AR5的反相输入端接电阻R17、电阻R19的一端和运放器AR3的输出端,电阻R17的另一端接地,运放器AR5的输出端接电阻R19的另一端和音乐音频信号校准系统终端。

2.如权利要求1所述一种音乐音频信号校准系统,其特征在于,所述信号采样模块包括型号为DAM-3056AH的信号采样器J1,信号采样器J1的电源端接电源+5V,信号采样器J1的接地端接地,信号采样器J1的输出端接稳压管D1的负极、运放器AR1的同相输入端,稳压管D1的正极接地,运放器AR1的反相输入端接电阻R1、电阻R2的一端,电阻R1的另一端接地,运放器AR1的输出端接电阻R2的另一端和电阻R3的另一端。
