专利号: 2020102447922
申请人: 河南科技大学第一附属医院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可避免污染的尿检用采尿装置,其特征在于:包括漏斗(1),在漏斗(1)的下端设有试样管(7)和溢流口(5),试样管(7)可拆卸连接在漏斗(1)上并用于承接漏斗(1)中的尿液,溢流口(5)供漏斗(1)中的多余尿液在满注试样管(7)后排出,还包括防溅洒机构,防溅洒机构可在试样管(7)从漏斗(1)上拆下的过程中降低试样管(7)中尿样的液面,从而避免因试样管(7)中的尿样满注而容易产生的尿样溅洒污染。

2.根据权利要求1所述的一种可避免污染的尿检用采尿装置,其特征在于:还包括具有型腔(4)的基块(3),漏斗(1)的小端连接在基块(3)的上沿,试样管(7)可拆卸连接在基块(3)的下沿,溢流口(5)开设在基块(3)的侧部,且漏斗(1)、试样管(7)以及溢流口(5)均与型腔(4)相连通。

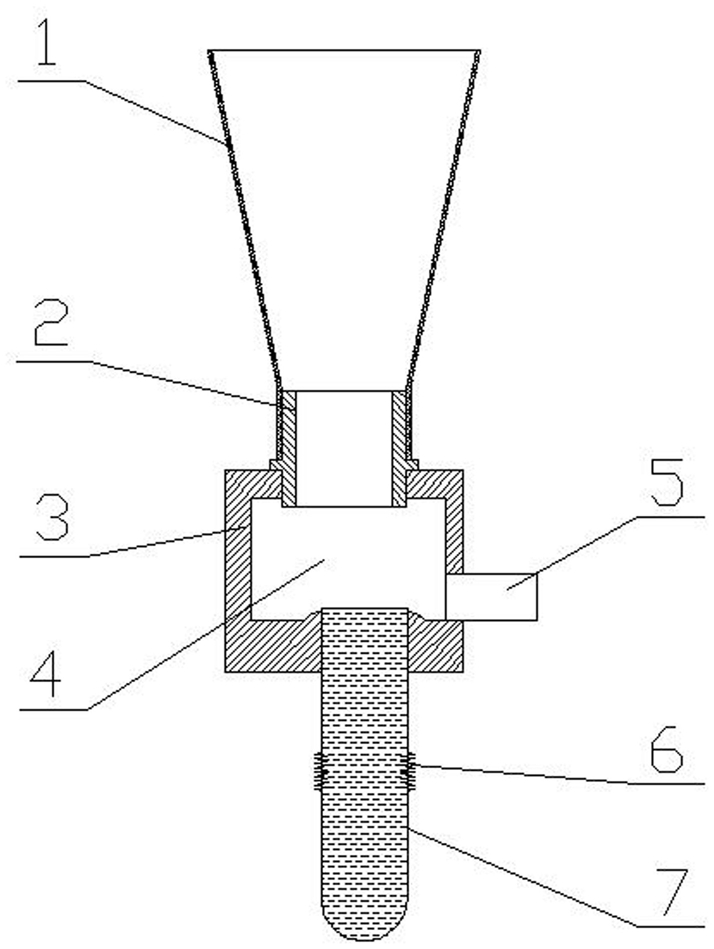

3.根据权利要求2所述的一种可避免污染的尿检用采尿装置,其特征在于:防溅洒机构为试样管(7)自身,试样管(7)采用塑料材料制作,在试样管(7)的中部设有褶皱段(6),且试样管(7)在褶皱段(6)呈压缩状态下安装在基块(3)上,可通过拉伸褶皱段(6)增加试样管(7)的容积,从而使试样管(7)中尿样的液面相对下降。

4.根据权利要求2所述的一种可避免污染的尿检用采尿装置,其特征在于:防溅洒机构包括试样管(7)自身和设置在型腔(4)中的延长段(8),试样管(7)上端可与延长段(8)对接以增加试样管(7)的容积,从而使试样管(7)中尿样的液面相对下降。

5.根据权利要求4所述的一种可避免污染的尿检用采尿装置,其特征在于:延长段(8)采用塑料材料制作并同心分布于试样管(7)的正上方,延长段(8)的下部外周设有可与试样管(7)顶部内周位置的内螺纹相配合的外螺纹(11),延长段(8)的上沿以焊点(9)与型腔(4)内壁固定,在延长段(8)上位于外螺纹(11)的上端的位置设有限位环(10),限位环(10)可与试样管(7)的上端配合将试样管(7)和延长段(8)锁紧。

6.根据权利要求2-6所述的任一种可避免污染的尿检用采尿装置,其特征在于:在基块(3)的下沿位置开设有供试样管(7)配合安装的螺纹孔。

7.根据权利要求2所述的一种可避免污染的尿检用采尿装置,其特征在于:防溅洒机构包括设置在试样管(7)内的第一隔板(14)和设置在型腔(4)中的第二隔板(13),第一隔板(14)将试样管(7)内腔分隔为灌注腔(701)和溢流腔(702),第一隔板(14)的上沿和第二隔板(13)的下沿紧触以使第一隔板(14)和第二隔板(13)形成导流板,导流板将型腔(4)内的尿液朝向灌注腔(701)和溢流口(5)方向流动并隔绝型腔(4)中的尿液流入溢流腔(702),在试样管(7)从基块(3)上拆下的过程中,可使得灌注腔(701)上部的尿液由第一隔板(14)上沿和第二隔板(13)下沿之间产生的间隙流入溢流腔(702)中。

8.根据权利要求7所述的一种可避免污染的尿检用采尿装置,其特征在于:在第二隔板(13)上贯穿设有倒置的U形管(15), U形管(15)位于灌注腔(701)中的端部高度高于其位于溢流腔(702)中的端部高度,在溢流腔(702)中设有与U形管(15)的对应端部配合的封头(16),且封头(16)上设有供U形管(15)与溢流腔(702)之间空气流通的细小孔(17)。

9.根据权利要求7或8所述的任一种可避免污染的尿检用采尿装置,其特征在于:在基块(3)下沿设有供试样管(7)以过盈方式插接配合的直孔,在直孔的孔壁上设有供固定于试样管(7)上端位置的导向凸起(19)配合滑动的导向槽(18),导向槽(18)为S形。

10.根据权利要求2、3、4、5、7或8所述的任一种可避免污染的尿检用采尿装置,其特征在于:漏斗(1)采用可折叠的纸张或塑料制作,漏斗(1)的下端粘结固定在螺纹接头(2)上,螺纹接头(2)配合安装在开设于基块(3)上沿位置的螺纹孔内。
