专利号: 2020102461718
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

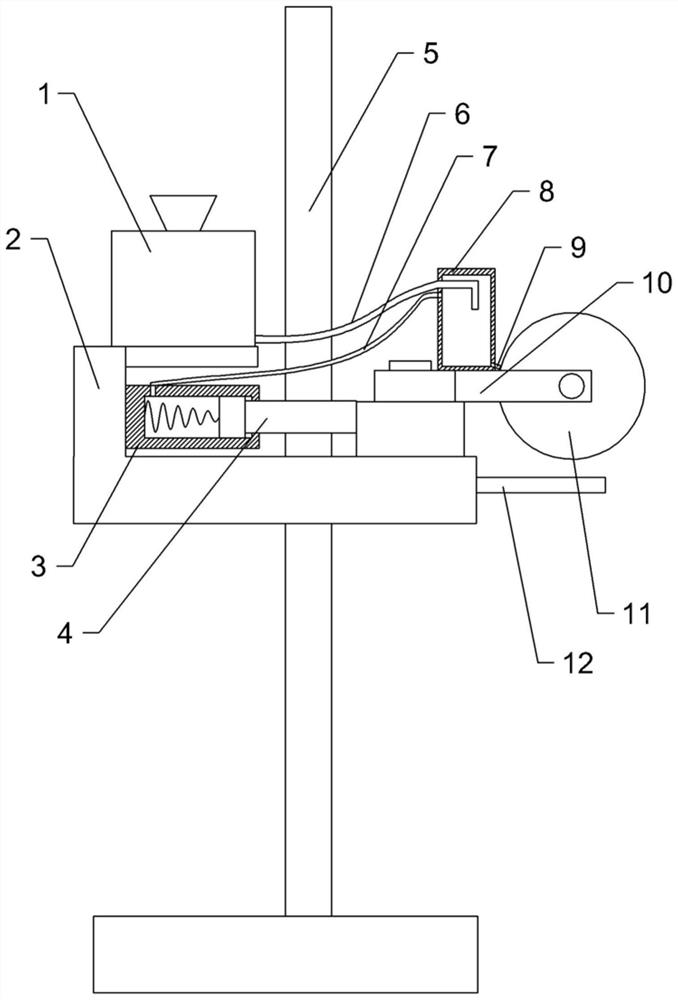

1.用于建筑装饰的墙面刷漆装置,包括支架,支架上沿竖向滑动连接有滑块,滑块上设有滚刷,其特征在于:所述滑块上连接有储存机构,储存机构上开设有与滚刷相对的出料口;所述滑块沿横向滑动连接有支撑块,支撑块上转动连接有安装座,滚刷与安装座转动连接;所述滑块上连接有推动支撑块滑动的弹性机构。

2.根据权利要求1所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述弹性机构包括与滑块连接的固定杆,固定杆的内部设有沿支撑块的滑动方向延伸的空腔,空腔内密封滑动连接有移动杆,移动杆的一端延伸至空腔外并与支撑块连接,出料口处设有出料缓冲箱,出料缓冲箱上连通有进料管和出料管,进料管和出料管上均连接有单向阀,进料管与储存机构连通,出料管与出料口连通,出料缓冲箱的顶部与空腔之间连通有通气管。

3.根据权利要求2所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述空腔的内部设有弹簧,弹簧的一端与固定杆相抵,弹簧的另一端与移动杆相抵。

4.根据权利要求3所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述弹簧为塔簧。

5.根据权利要求4所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述滑块的侧部转动连接有手柄,手柄上沿回转轴线同轴固定连接有凸轮,所述固定杆沿平行于支撑块的滑动方向与滑块滑动连接,固定杆远离支撑块的一端与凸轮接触配合。

6.根据权利要求5所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述固定杆与凸轮相抵的一端转动连接有滚轮。

7.根据权利要求6所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述储存机构包括储存箱,储存箱的顶部固定连接有进料斗。

8.根据权利要求7所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述储存箱与滑块可拆卸连接。

9.根据权利要求8所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述储存箱与滑块通过螺栓连接。

10.根据权利要求9所述的用于建筑装饰的墙面刷漆装置,其特征在于:所述滚刷的正下方设有接料盘,接料盘与滑块可拆卸连接。
