专利号: 202010250380X
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

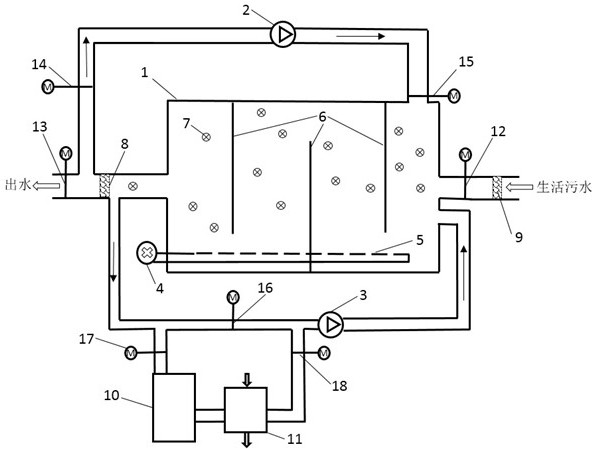

1.一种船舶生活污水处理装置,该处理装置包括反应柜、生活污水循环支路和反应体循环支路,反应柜设置有生活污水进口和出水口,在生活污水进口设置有生活污水进口阀,在出水口设置有出水阀,生活污水经由生活污水进口进入反应柜,经过处理后净化的水从出水口流出反应柜;

生活污水循环支路包括依次相连的生活污水循环支路进口阀、生活污水循环泵和生活污水循环支路出口阀,生活污水循环支路的进口连接到反应柜的出水口,生活污水循环支路的出口连接到反应柜的生活污水进口端;

反应体循环支路的进口连接到反应柜的出水口,反应体循环支路的出口连接到反应柜的生活污水进口端,反应体循环支路包括依次相连的反应体清洗进口阀、超声波反应体清洗器、反应体冲洗器、反应体清洗出口阀、反应体循环泵;

还包括设置在反应柜的出水口处的出水口滤网,该出水口滤网在出水流动方向上设置在反应体循环支路的进口的下游以及生活污水循环支路的进口的上游;

在反应柜中设置有能够漂浮移动的反应体,所述反应体上设置有反应膜,反应膜与生活污水接触产生反应;

其中,所述生活污水循环泵和所述反应体循环泵是可调流量泵。

2.根据权利要求1所述的船舶生活污水处理装置,其特征在于,所述反应体循环支路还包括反应体冲洗旁路,反应体冲洗旁路的进口连接到反应体循环支路进口与反应体清洗进口阀之间,反应体冲洗旁路的出口连接到反应体清洗出口阀与反应体循环泵之间,在反应体冲洗旁路上设置有反应体冲洗旁路阀。

3.根据权利要求1或2所述的船舶生活污水处理装置,其特征在于,反应体为中空的柱形,该柱形的横切面的圆直径大于柱形的高度,所述反应膜设置在该反应体的中空部位。

4.根据权利要求3所述的船舶生活污水处理装置,其特征在于,反应体的中空部位还设置有两根相交的肋条,以提高反应体的结构强度。

5.根据权利要求3所述的船舶生活污水处理装置,其特征在于,反应体的密度设置为

0.96 g/cm3-1.05g/cm3,反应体的柱形的横切面的圆直径为0.5cm-3.4cm,反应柜中的反应体的体积填充率为20%--65%。

6.根据权利要求1或2所述的船舶生活污水处理装置,其特征在于,在反应柜的生活污水进口还设置有生活污水滤网,该生活污水滤网设置在生活污水进口阀的上游。

7.根据权利要求1或2所述的船舶生活污水处理装置,其特征在于,反应柜还设置有曝气风机和曝气管,所述曝气管布置在反应柜中位于底部位置,在反应柜的顶盖上设置有排气口。

8.根据权利要求1或2所述的船舶生活污水处理装置,其特征在于,在反应柜中还设置有横向设置的隔板,隔板垂直于生活污水进口与出水口的连线。

9.根据权利要求8所述的船舶生活污水处理装置,其特征在于,所述隔板的数量为3、4或5个,其分别固定在反应柜的底板和顶盖上且相互间隔地设置。

10.一种船舶生活污水的处理方法,其采用上述权利要求2至9中任一项所述的船舶生活污水处理装置,该处理方法包括如下步骤:步骤1:打开生活污水进口阀,关闭出水阀、生活污水循环支路,将生活污水注入反应柜中,进水至淹没出水口后关闭生活污水进口阀;在反应柜中添加入反应体,同时打开反应体循环支路,打开反应体冲洗旁路阀,关闭反应体清洗进口阀和反应体清洗出口阀,使反应体在反应柜中不断循环,在微生物的作用下在反应体上生成反应膜;

步骤2:打开生活污水循环支路、曝气风机,使反应柜中的生活污水不断循环;

步骤3:当污泥布满反应体的中空部位时,关闭反应体冲洗旁路阀,打开反应体清洗进口阀和反应体清洗出口阀,使用超声波反应体清洗器、反应体冲洗器去除反应体上的污泥;

步骤4:当反应柜中的生活污水达到排放标准后,打开出水阀将反应柜中的水排出。
