专利号: 202010251257X
申请人: 嵊州摩天自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

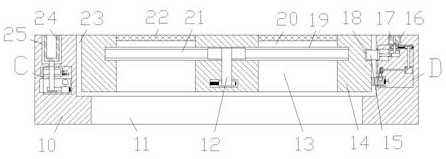

1.一种自动排水的防盗下水道窨井盖及其井框,包括井框,其特征在于:所述井框内设有开口向上的井盖腔,所述井盖腔下侧连通设有开口向下的井框通腔,所述井盖腔内设有下端面与所述井盖腔下端壁抵接的井盖,所述井盖内设有挡板腔,所述挡板腔上侧连通设有四个环状排列且向上开口的上侧通腔,所述挡板腔下侧连通设有向下开口且与所述上侧通腔对应的下侧通腔,所述上侧通腔侧壁固定连接有栅格板,所述井盖内设有上下贯通且位于所述挡板腔外侧的雨水通腔,所述雨水通腔内侧连通设有位于所述挡板腔下侧的叶轮腔,所述叶轮腔前侧设有第一锥齿轮腔,所述第一锥齿轮腔下侧设有向内延伸的第一带轮腔,所述井框内设有位于所述井盖腔右侧且开口向上的锁头腔,所述锁头腔下侧设有第二带轮腔,所述第二带轮腔下侧设有上侧曲柄腔,所述上侧曲柄腔左侧设有向左与所述井盖腔连通的锁定块腔,所述锁定块腔下侧设有下侧曲柄腔,所述下侧曲柄腔右侧设有第二锥齿轮腔,所述下侧曲柄腔下侧连通设有限位块腔,所述限位块腔下侧连通设有向左与所述井盖腔连通的顶块腔,所述井框内还设有开口向上且位于所述井盖腔左侧的转动框腔,所述转动框腔下侧设有棘轮腔,所述棘轮腔右侧连通设有棘爪腔,所述棘轮腔下侧设有摇铃腔。

2.根据权利要求1所述的一种自动排水的防盗下水道窨井盖及其井框,其特征在于:所述叶轮腔包括第一转轴,所述第一转轴与所述叶轮腔前端壁转动配合连接, 所述第一转轴两端分别延伸至所述叶轮腔与所述第一锥齿轮腔内,所述叶轮腔内设有与所述第一转轴固定连接的叶轮,所述第一锥齿轮腔内设有与所述第一转轴固定连接的第一锥齿轮,所述第一转轴前端面与所述第一锥齿轮腔前端壁之间固定连接有第一螺旋弹簧,所述第一锥齿轮腔下端壁内转动配合连接有向上延伸至所述第一锥齿轮腔内且向下延伸至所述第一带轮腔内的第二转轴,所述第一锥齿轮腔内设有与所述第二转轴固定连接且与所述第一锥齿轮啮合的第二锥齿轮,所述第一带轮腔上端壁内转动配合连接有位于所述井盖中心的第三转轴,所述第三转轴向上延伸至所述挡板腔内且向下延伸至所述第一带轮腔内,所述第一带轮腔与所述第二转轴之间动力配合连接有位于所述第一带轮腔内的第一传动带,所述挡板腔内设有与所述第三转轴固定连接且能够与所述上侧通腔对应的挡板轮。

3.根据权利要求1所述的一种自动排水的防盗下水道窨井盖及其井框,其特征在于:所述棘轮腔包括第四转轴,所述第四转轴与所述棘轮腔上端壁转动配合连接,所述第四转轴向上延伸至所述转动框腔内且向下延伸贯穿所述棘轮腔至所述摇铃腔内,所述棘轮腔内设有与所述第四转轴固定连接的棘轮,所述棘爪腔内滑动配合连接有棘爪固定块,所述棘爪固定块右端面与所述棘爪腔右端壁之间固定连接有第一压缩弹簧,所述棘爪固定块内转动配合连接有向上延伸至所述棘爪腔内的第五转轴,所述第五转轴上固定连接有能够与棘轮抵接的棘爪。

4.根据权利要求1所述的一种自动排水的防盗下水道窨井盖及其井框,其特征在于:所述转动框腔包括转动框,所述转动框位于所述转动框腔内且与所述第四转轴固定连接,所述摇铃腔内设有与所述第四转轴固定连接的凸轮,所述第四转轴下端面与所述摇铃腔下端壁之间固定连接有第二螺旋弹簧,所述摇铃腔内滑动配合连接有位于所述凸轮右侧且与所述凸轮抵接的摇铃固定块,所述摇铃固定块右端面与所述摇铃腔右端壁之间固定连接有第二压缩弹簧,所述摇铃固定块上端面固定连接有摇铃。

5.根据权利要求1所述的一种自动排水的防盗下水道窨井盖及其井框,其特征在于:所述第二带轮腔包括第六转轴,所述第六转轴与所述第二带轮腔上端壁转动配合连接,所述第六转轴向上延伸至所述锁头腔内且向下延伸贯穿所述第二带轮腔至所述上侧曲柄腔内,所述锁头腔内设有与所述第六转轴固定连接的锁头,所述第二带轮腔下端壁内转动配合连接有向上延伸至所述第二带轮腔内且向下延伸至所述第二锥齿轮腔内的第七转轴,所述第六转轴与所述第七转轴之间动力配合连接有位于所述第二带轮腔内的第二传动带,所述第二锥齿轮腔左端壁内转动配合连接有向右延伸至所述第二锥齿轮腔内且向左延伸至所述下侧曲柄腔内的第八转轴,所述第二锥齿轮腔内设有与所述第七转轴固定连接的第三锥齿轮,所述第二锥齿轮腔内还设有与所述第八转轴固定连接且与所述第三锥齿轮 啮合的第四锥齿轮。

6.根据权利要求1所述的一种自动排水的防盗下水道窨井盖及其井框,其特征在于:所述上侧曲柄腔包括第一转盘,所述第一转盘位于所述上侧曲柄腔内且与所述第六转轴固定连接,所述第一转盘下端面固定连接有第一圆柱销,所述井盖内设有开口向右且与所述锁定块腔对应的锁定腔,所述锁定块腔内滑动配合连接有锁定块,所述第一圆柱销上转动配合连接有另一端与所述锁定块右端面铰接的第一连杆。

7.根据权利要求1所述的一种自动排水的防盗下水道窨井盖及其井框,其特征在于:所述下侧曲柄腔包括第二转盘,所述第二转盘位于所述下侧曲柄腔内且与所述第八转轴固定连接,所述第二转盘左端面固定连接有第二圆柱销,所述限位块腔内滑动配合连接有限位块,所述第二圆柱销上转动配合连接有另一端与所述限位块上端面铰接的第二连杆,所述顶块腔内滑动配合连接有顶块,所述顶块右端面与所述顶块腔右端壁之间固定连接有第三压缩弹簧,所述顶块右端面还固定连接有另一端与所述棘爪固定块右端面固定连接的拉绳,所述顶块内设有开口向上且能够与所述限位块腔对应的限位腔。
