专利号: 2020102525847
申请人: 新昌县澄潭镇科创机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

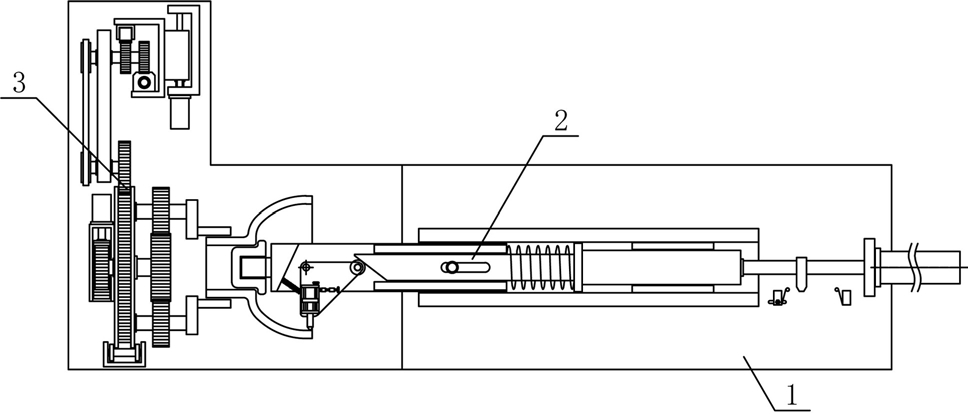

1.一种用于轴套加工的内侧弧面切槽装置,其特征在于:所述用于轴套加工的内侧弧面切槽装置包括加工支架、平移切槽机构和工件卡料机构,所述平移切槽机构水平设置于加工支架,工件卡料机构竖直相邻设置于平移切槽机构一侧的加工支架,所述平移切槽机构包括平移支座、往复气缸、平移导板、平移压板、刀头支架、切槽转板和切槽刀头,所述平移支座水平固定设置于加工支架一侧,平移支座内水平贯穿设置有平移通道,所述平移支座的平移通道一侧水平固定设置有导向支座,所述平移导板沿水平方向滑动设置于导向支座,所述平移支座一侧的加工支架上竖直固定设置有气缸支架,往复气缸水平固定设置于气缸支架一侧,往复气缸输出端水平设置有往复活塞杆,往复活塞杆端部与平移导板端部固定连接,往复活塞杆上竖直固定设置有平移限位块,平移限位块下方两侧的加工支架上分别设置有复位限位开关和平移限位开关,所述平移导板一侧竖直固定设置有与平移通道相适配的平移弹簧挡板,所述平移压板水平固定设置于平移弹簧挡板一侧,平移压板端部下侧设置有推板斜面,所述平移支座一侧沿水平方向滑动设置有与平移通道相适配的刀头支架,平移压板滑动设置于刀头支架,所述刀头支架与平移弹簧挡板之间的平移压板上套装设置有平移弹簧,所述平移压板中部水平设置有平移滑动导槽,刀头支架沿平移压板侧水平固定设置有同步拉杆,同步拉杆水平设置于平移滑动导槽内,所述刀头支架端部水平固定设置有支承压杆,支承压杆上竖直转动连接有限位转动轴承,所述切槽转板设置于平移压板沿推板斜面端下侧的刀头支架,切槽转板为三角形结构,切槽转板上侧转角处转动连接于刀头支架,切槽转板与刀头支架之间倾斜设置有复位压簧,所述切槽转板下侧设置有转动支架,转动支架中部下侧转动连接于切槽转板,转动支架上侧与切槽转板之间设置有调节丝杆,所述转动支架两侧分别设置有调节导杆和升降丝杆,升降丝杆竖直转动连接于转动支架,升降丝杆上端设置有升降手轮,所述调节导杆上滑动设置有升降导板,升降丝杆螺纹连接于升降导板,升降导板下侧中部固定设置有切槽刀头,转动支架上设置有与切槽刀头相适配的调节通孔,所述工件卡料机构包括加工转板、承板支架、卡料主齿轮、卡料辅齿轮、卡料气缸、转动齿轮、驱动支架、升降支架和升降气缸,所述加工支架一侧竖直固定设置有承板支架,加工转板竖直设置于承板支架上侧,承板支架上设置有与加工转板相适配的圆形结构的转动圆孔,承板支架上沿弧形方向依次水平转动连接有多个承板转轮,加工转板沿承板转轮进行转动,承板转轮两侧分别设置有转动挡板,所述加工转板外侧设置有圆弧形结构的转动齿条,所述加工转板中部水平转动连接有齿轮转轴,齿轮转轴两端分别竖直固定设置有往复齿轮和卡料主齿轮,往复齿轮一侧的加工转板上竖直设置有卡料齿条支架,卡料齿条支架上滑动设置有与往复齿轮啮合连接的卡料齿条,卡料齿条支架一侧端部固定设置有卡料气缸,卡料气缸输出端与卡料齿条端部固定连接,所述卡料主齿轮外侧的加工转板上均匀设置有多个卡料辅齿轮,卡料辅齿轮竖直转动连接于加工转板,卡料主齿轮和卡料辅齿轮啮合连接,所述卡料辅齿轮一侧设置有卡料转板,卡料转板一侧端部与卡料辅齿轮一侧固定连接,卡料转板另一侧端部水平固定设置有卡料压板,所述承板支架上侧的加工支架上竖直固定设置有驱动支架,驱动支架从上至下依次水平转动连接有上输出转轴和下输出转轴,所述下输出转轴两端分别竖直固定设置有辅皮带轮和转动齿轮,转动齿轮与加工转板的转动齿条啮合连接,所述上输出转轴两端分别竖直固定设置有主皮带轮、切槽齿轮和切槽蜗轮,主皮带轮和辅皮带轮之间采用切槽皮带传动连接,所述驱动支架一侧的加工支架上竖直固定设置有升降支架,升降支架一侧水平设置有转换支架,转换支架沿升降支架侧竖直固定设置有转换导板,升降支架两侧分别竖直固定设置有升降导杆,转换导板沿竖直方向滑动设置于升降导杆,所述升降支架下侧竖直向上固定设置有升降气缸,升降气缸输出端与转换导板下侧固定连接,所述转换支架为C型结构,切槽齿轮上侧的转换支架上水平固定设置有齿条平移支架,齿条平移支架内沿水平方向滑动设置有与切槽齿轮相适配的平移齿条,齿条平移支架一侧水平固定设置有切槽气缸,切槽气缸输出端与平移齿条端部固定连接,所述切槽蜗轮下侧的转换支架上水平转动连接有与切槽蜗轮相适配的切槽蜗杆,转换支架一侧水平固定设置有切槽电机,切槽电机带动切槽蜗杆转动;

所述平移限位开关一侧的加工支架上水平设置有平移调节导槽,平移限位开关与平移调节导槽之间水平设置有调节锁紧拴;

所述刀头支架沿平移压板端上下两侧分别水平设置有限位挡条,所述刀头支架上下两侧限位挡条之间的间距与平移压板相适配;

所述切槽转板沿平移压板端竖直转动连接有转动导轮;

所述调节丝杆端部设置有调节手轮,调节丝杆中部螺纹连接有第一套筒,第一套筒铰连接于切槽转板,转动支架上方一侧设置有第二套筒,第二套筒铰连接于转动支架,调节丝杆端部转动连接于第二套筒。

2.根据权利要求1所述的一种用于轴套加工的内侧弧面切槽装置,其特征在于:所述刀头支架一侧的同步拉杆外端固定设置有限位挡板。

3.根据权利要求1所述的一种用于轴套加工的内侧弧面切槽装置,其特征在于:所述卡料压板沿卡料主齿轮侧为圆弧形表面,卡料压板侧面设置有卡料橡胶层。
