专利号: 2020102564019
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

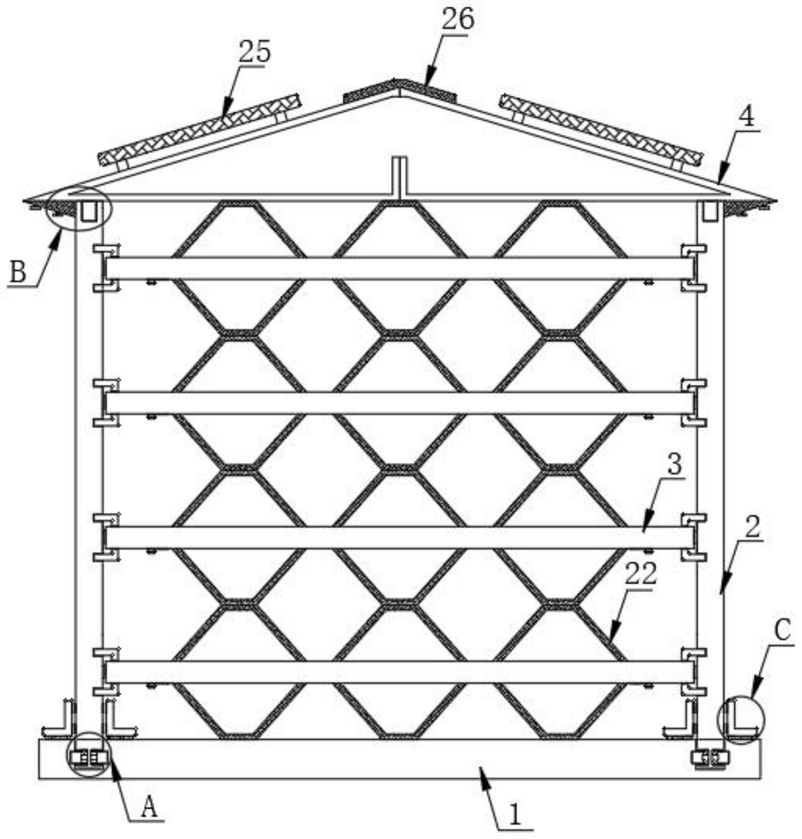

1.一种轻钢龙骨节能建筑,包括底座(1)、两根竖形钢柱(2)、四根空心横杆(3)和两个斜面顶棚(4),其特征在于:所述底座(1)顶部的两侧均开设有安装槽(5),所述竖形钢柱(2)下部的两侧均开设有凹槽(6),并且凹槽(6)的上部和下部均开设有滑槽(7),所述滑槽(7)的内部滑动连接有第一滑块(8),两个所述第一滑块(8)之间固定连接有与安装槽(5)相适配的第一定位块(9),所述第一定位块(9)与凹槽(6)之间固定连接有第一弹簧管(10),所述竖形钢柱(2)上部的一侧通过支撑块与斜面顶棚(4)的底部固定连接,所述竖形钢柱(2)的顶部开设有第一定位槽(11),并且斜面顶棚(4)的底部固定安装有与第一定位槽(11)相配合使用的第二定位块(27),两个所述斜面顶棚(4)之间紧密接触。

2.根据权利要求1所述的一种轻钢龙骨节能建筑,其特征在于:所述空心横杆(3)顶部和底部的两侧均固定安装有第三定位块(12),两个所述竖形钢柱(2)的表面均开设有与第三定位块(12)相配合使用的第二定位槽(13)。

3.根据权利要求1所述的一种轻钢龙骨节能建筑,其特征在于:所述空心横杆(3)内腔顶部的两侧均固定安装有滑槽板(14),并且滑槽板(14)的内部滑动连接有第二滑块(15),所述第二滑块(15)的底部固定连接有联动块(16),所述联动块(16)的一侧固定安装有卡板(17),所述卡板(17)的一侧贯穿空心横杆(3)并延伸至空心横杆(3)的外部,两个所述竖形钢柱(2)相对的一侧均开设有与卡板(17)相配合使用的卡槽(18)。

4.根据权利要求3所述的一种轻钢龙骨节能建筑,其特征在于:所述联动块(16)的底部固定安装有手拨杆(19),所述手拨杆(19)的底端贯穿空心横杆(3)并延伸至空心横杆(3)的外部,所述空心横杆(3)内腔顶部和底部之间的两侧均固定安装有安装块(20),所述安装块(20)与联动块(16)之间固定安装有第二弹簧管(21)。

5.根据权利要求1所述的一种轻钢龙骨节能建筑,其特征在于:所述空心横杆(3)的顶部和底部均固定安装有梯形支撑架(22),所述两个相邻之间的梯形支撑架(22)接触。

6.根据权利要求1所述的一种轻钢龙骨节能建筑,其特征在于:所述竖形钢柱(2)下部的两侧均通过连接块固定安装有L形支撑块(23),并且L形支撑块(23)的底部固定安装有缓冲条(24),所述缓冲条(24)的底部与底座(1)的表面接触。

7.根据权利要求1所述的一种轻钢龙骨节能建筑,其特征在于:所述斜面顶棚(4)的顶部通过连接块固定安装有太阳能光伏板(25),两个所述斜面顶棚(4)的顶部之间固定安装有密封板(26)。

8.根据权利要求5所述的一种轻钢龙骨节能建筑,其特征在于:所述底座(1)、竖形钢柱(2)、空心横杆(3)、斜面顶棚(4)和梯形支撑架(22)均为轻钢材质。

9.一种轻钢龙骨节能建筑的施工方法,其特征在于,具体包括以下步骤:

S1、工作人员首先将底座(1)固定安装有指定地点,待底座(1)固定好之后,工作人员可以将竖形钢柱(2)的底端对准安装槽(5),并通过手动操作将第一定位块(9)挤入凹槽(6)内部,此时将竖形钢柱(2)插入安装槽(5)的内部,此时第一定位块(9)会弹出并卡入安装槽(5)内部,从而实现对竖形钢柱(2)进行固定安装,同时通过L形支撑块(23)使得竖形钢柱(2)安装更加稳固;

S2、待竖形钢柱(2)安装好之后,操作人员可以将梯形支撑架(22)分别焊接在空心横杆(3)的上部和下部,待梯形支撑架(22)焊接好之后,操作人员可以向里推动空心横杆(3)上的手拨杆(19),手拨杆(19)会通过联动块(16)带动卡板(17)向里进行移动,待卡板(17)移动待空心横杆(3)内部后,操作人员可以将空心横杆(3)上的第三定位块(12)对准竖形钢柱(2)上的第二定位槽(13),并放开手拨杆(19),从而第二弹簧管(21)会带动卡板(17)插入卡槽(18)的内部,从而完成空心横杆(3)的安装;

S3、待竖形钢柱(2)安装好之后,工作人员可以将斜面顶棚(4)上的第二定位块(27)对准第一定位槽(11),从而将斜面顶棚(4)放置在竖形钢柱(2)上,此时工作人员可以转动支撑块上的螺丝从而对斜面顶棚(4)进行最终固定,待斜面顶棚(4)固定好之后,操作人员可以在斜面顶棚(4)的顶部安装太阳能光伏板(25),同时在两个斜面顶棚(4)顶部之间安装缓冲条(24),从而完成该轻钢龙骨建筑的安装。
