专利号: 2020102583842
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

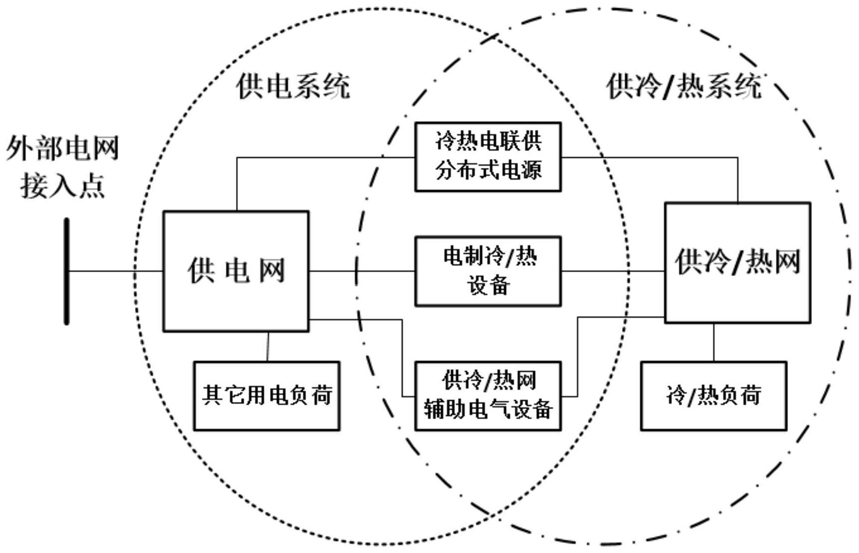

1.一种分布式冷热电联供综合能源系统的能量流解耦分析计算方法,其特征在于,所述方法包括以下步骤:步骤S1,基于综合能源系统模型结构,收集已知数据,包括系统参数和部分运行变量;

步骤S2,分析冷热电联供分布式电源在“以电定热”运行方式下的输出余热功率;

步骤S3,确定供冷/热网各节点的供冷/热功率和辅助电气设备的用电功率;

步骤S4,判断供冷/热网各节点的供冷/热功率是否大于该节点所需的冷/热负荷总功率,若是,则需要调整冷热电联供分布式电源的运行点后重新进入步骤S2,若否,进入下一步;

步骤S5,计算尚需由电制冷/热设备来补充的冷热负荷功率,即各节点所需的冷/热负荷总功率减去在步骤S3获取的该节点由供冷/热网提供的冷/热功率;

步骤S6,根据步骤S5获取的尚需补充的冷/热负荷功率,确定电制冷/热设备的用电功率;

步骤S7,计算供电网各节点的用电负荷总功率,用电负荷包含电制冷/热设备、供冷/热网辅助电气设备以及已知的其它用电负荷;

步骤S8,基于供电网结构及参数,根据已知的与外部电网连接点的电压幅值与相角、分布式电源的发电功率、经步骤S7补充后确定的各节点的用电负荷总功率,通过潮流计算确定供电网的各节点电压和线路功率。

2.如权利要求1所述的分布式冷热电联供综合能源系统的能量流解耦分析计算方法,其特征在于,所述步骤S2中,冷热电联供分布式电源在“以电定热”运行方式下的输出余热功率,既可以通过该分布式电源的详细系统建模分析来求取,也可以采取如下的简化公式求解,即:ΦDG=PDGCDG

式中,ΦDG、PDG和CDG分别为该冷热电联供分布式电源的输出余热功率、发电输出功率和热电比例因子。

3.如权利要求1或2所述的分布式冷热电联供综合能源系统的能量流解耦分析计算方法,其特征在于,所述步骤S3中,供冷/热网各节点的供冷/热功率的求解,可以通过供冷/热网的详细建模来实现,即:根据供冷/热网结构及参数,基于冷热电联供分布式电源对于余热出口供给温度和返回温度的需求范围,分析计算供冷/热网各节点的供给/返回温度和管路流量,然后再根据供冷/热网各节点的供给/返回温度和管路流量,计算该节点对应的供冷/热功率。

4.如权利要求1或2所述的分布式冷热电联供综合能源系统的能量流解耦分析计算方法,其特征在于,所述步骤S6中,电制冷/热设备的用电功率的确定,可以采用常规的能效系数法,即:PEL=ΦEL/ηEL

式中,PEL、ΦEL和ηEL分别为电制冷/热设备的用电功率、制冷/热输出功率和电热转换效率。

5.如权利要求1或2所述的分布式冷热电联供综合能源系统的能量流解耦分析计算方法,其特征在于,所述步骤S8中,通过潮流计算确定供电网的各节点电压和线路功率,当供电网是辐射状网络且接于外部公共大电网时,采用常规的前推回代法,步骤如下:步骤S801,设定供电网各节点的电压值初始值;

步骤S802,根据供电网各节点的电压值和负荷总功率,从供电网末端向公共大电网接入端前推各线路的功率;

步骤S803,根据该供电网接入公共大电网端的电压幅值和相角以及步骤S802中求取的线路功率,向该供电网末端回代求解各节点的电压值;

步骤S804,判断此次前推回代后收敛指标是否符合要求,若是,则输出各节点电压和线路功率结果,若否,则返回步骤S802继续迭代计算。
