专利号: 2020102601094
申请人: 康庶文
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

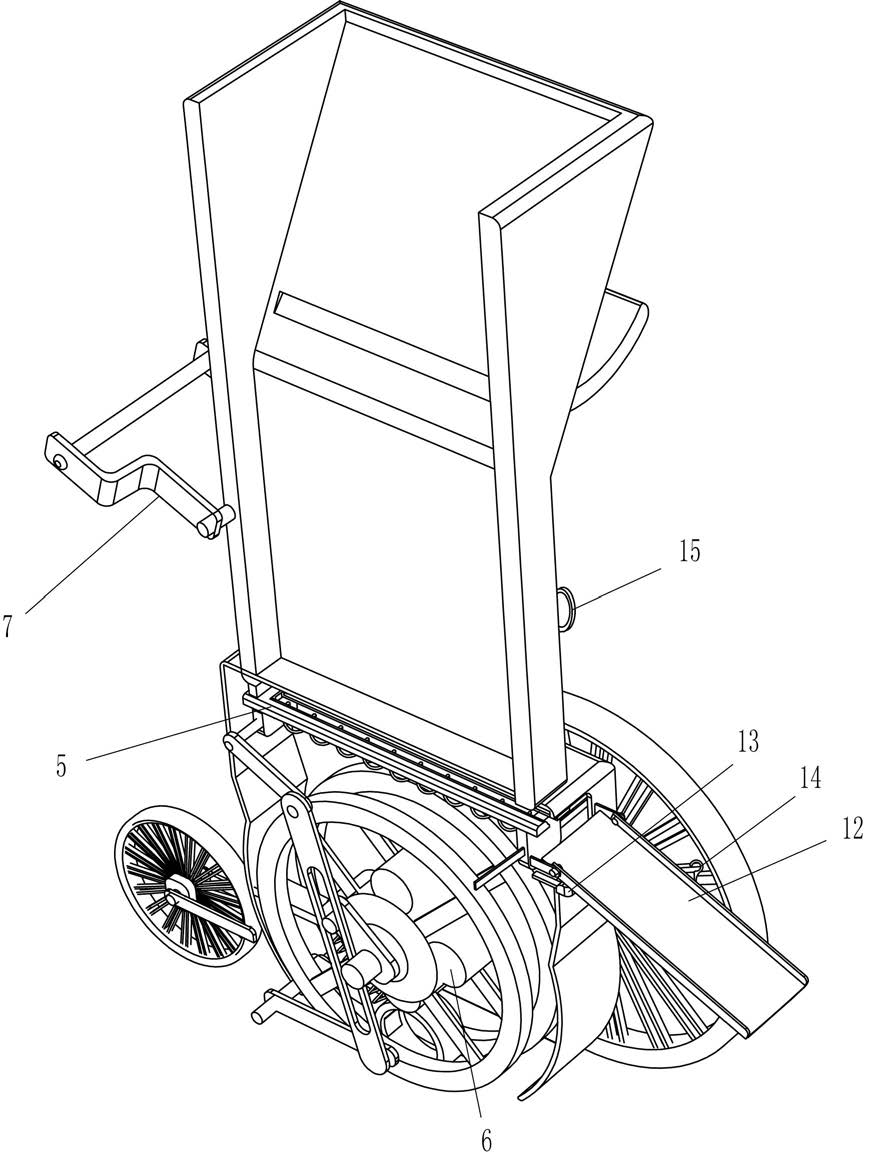

1.一种甘蔗种植设备,其特征是,包括:安装箱(1),安装箱(1)相对的两侧壁中间均转动式连接有主车轮(2);

小车轮(3),其转动式设置在安装箱(1)的侧壁中部;

储料箱(4),其安装在安装箱(1)顶部;

送料机构(5),安装箱内安装有可使甘蔗幼芽间歇排出的送料机构(5);

下压机构(6),送料机构(5)内部和安装箱内壁上设有可使甘蔗幼芽压入泥土内的下压机构(6);

把手(7),其安装在靠近小车轮(3)一侧的储料箱(4)侧部;送料机构(5)包括:

N形板(51),其连接在安装箱(1)内顶壁,储料箱(4)底壁开有用于使甘蔗幼芽单次只能单根下料的条形孔,N形板(51)位于条形孔的下方,远离把手(7)一侧的N形板(51)底壁设有固定块(52);

导块(55),其滑动式设置在靠近小车轮(3)一侧的N形板(51)内部;

导杆(53),固定块(52)的侧壁上连接有导杆(53),导杆(53)穿过导块(55),导杆(53)上绕有第一弹性件(54),第一弹性件(54)两端分别与导块(55)和固定块(52)连接;

转动轴(57),其转动式安装在安装箱(1)侧壁中部,并且与一侧的主车轮(2)中部连接,转动轴(57)两侧均连接滚动轮(58);

环形滑轨(510),其设置在转动轴(57)穿过的安装箱(1)内壁上,靠近环形滑轨(510)一侧的滚动轮(58)侧部均匀设有多个滑块(59),滑块(59)与环形滑轨(510)滑动式连接;

转杆(511),其连接在远离环形滑轨(510)一侧的安装箱(1)内壁下部;

一字杆(512),其转动式设置在转杆(511)中部;

曲柄(513),靠近转杆(511)一侧的转动轴(57)端部安装有曲柄(513);

滑杆(514),其安装在靠近一字杆(512)一侧的曲柄(513)侧部,一字杆(512)中部套设在滑杆(514)上;

第一连杆(56),其设置在靠近曲柄(513)一侧的导块(55)侧部,第一连杆(56)与一字杆(512)的末端相连接;下压机构(6)包括:

圆筒(61),其安装在两侧滚动轮(58)之间的转动轴(57)上;

凸轮(62),凸轮(62)数量为四个,其均匀设置在圆筒(61)侧部;

转动杆(63),其设置在靠近小车轮(3)一侧的安装箱(1)内壁之间;

摆动杆(65),转动杆(63)中部转动式设有摆动杆(65),靠近圆筒(61)一侧的摆动杆(65)端部连接有用于将甘蔗幼芽压入泥土中的压环(66);

第二连杆(64),其安装在远离环形滑轨(510)一侧的转动杆(63)端部与转杆(511)之间;

安装块(67),其设置在靠近把手(7)一侧的安装箱(1)内下部,且位于转动杆(63)上方;

第二弹性件(68),远离小车轮(3)一侧的安装块(67)底部与压环(66)上部之间连接有第二弹性件(68)。

2.如权利要求1所述的一种甘蔗种植设备,其特征是,还包括:方形孔(8),其开设在储料箱(4)的侧壁上部;

摆动板(9),其转动式安装在方形孔(8)上方的储料箱(4)侧壁上;

第三弹性件(11),靠近方形孔(8)一侧的摆动板(9)侧部与开有方形孔(8)的储料箱(4)侧壁之间连接有第三弹性件(11);

弧形推板(10),摆动板(9)的底端连接有弧形推板(10),且与方形孔(8)相配合。

3.如权利要求2所述的一种甘蔗种植设备,其特征是,还包括:滑板(12),其转动式安装在远离小车轮(3)一侧的安装箱(1)上部;

弹性挡块(13),其设置在滑板(12)下方的安装箱(1)侧壁上,弹性挡块(13)用于支撑滑板(12);

挂钩(14),靠近弧形推板(10)一侧的滑板(12)中部安装有挂钩(14);

挂环(15),其安装在靠近滑板(12)一侧的储料箱(4)侧壁下部,挂环(15)与挂钩(14)相配合。
