1.一种制备Co/MnO/氮掺杂碳复合电催化剂的方法，其特征在于，具体制备方法为：（1）将氯化钴、氯化锰溶于甲酰胺中，利用水热反应后，再经过滤、洗涤、真空干燥，得到生长有锰基化合物与含钴、氮高聚物组成的复合物颗粒；

（2）将上述复合物颗粒与双氰胺混合后于保护气氛中退火反应，得到Co/MnO/氮掺杂碳复合电催化剂。

2.根据权利要求1所述的制备Co/MnO/氮掺杂碳复合电催化剂的方法，其特征在于，所述的氯化锰还可以在步骤（2）退火过程中引入。

3.根据权利要求1所述的制备Co/MnO/氮掺杂碳复合电催化剂的方法，其特征在于，所述的氯化锰与氯化钴中的锰元素与钴元素的原子比为0.1 1：1。

~

4. 根据权利要求3所述的制备Co/MnO/氮掺杂碳复合电催化剂的方法，其特征在于，所述的步骤（1）中氯化钴溶于甲酰胺溶液的浓度为80 200 mM，水热反应过程中温度为180~ ~o

220  C、反应时间为8 24 h。

~

5. 根据权利要求1所述的制备Co/MnO/氮掺杂碳复合电催化剂的方法，其特征在于，所述步骤（2）中所述的保护气氛包括Ar气或N2气，退火的温度为800~900℃，退火时间为2~4 h。

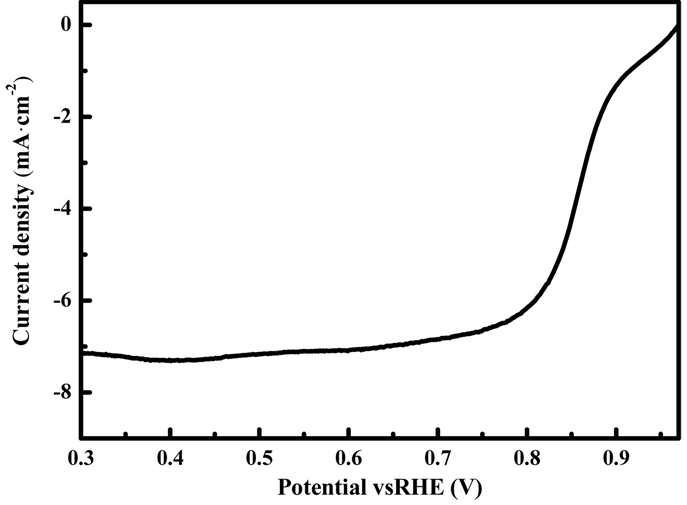

6. 根据权利要求1所述的制备Co/MnO/氮掺杂碳复合电催化剂的方法，其特征在于，所述步骤（2）中的双氰胺与复合物颗粒的质量比为3 8 ：1。

~
