1.一种钯催化的电化学脱氯处理二氯甲烷的方法，其特征在于以酸性溶液为反应介质，二氯甲烷加入到酸性溶液构成电解反应液，作为阴极液；以碱性水溶液为阳极液；以钯炭颗粒作为阴极催化剂，加入到阴极液中；以泡沫玻碳为阴极集流体，在阳极液中化学惰性导电材料或涂覆贵金属氧化物的钛金属为阳极置于电解槽中进行电化学反应；其中所述的阴极液在反应过程中，pH保持在1～5；所述的钯炭颗粒为活性炭负载立方体钯纳米颗粒；所述的电化学反应的电流密度为1～6A/dm2，电解反应温度为-10～80℃；

所述的酸性溶液是由溶剂和支持电解质混合配制而成的，其中支持电解质在电解反应液中的含量为0.05～0.5mol/L；所述的支持电解质为可溶解于所述酸性溶液的盐所述的溶剂为水和其他质子性有机溶剂的混合溶剂，质子性有机溶剂在所述电解反应液中的含量为

20～90wt％。

2.如权利要求1所述的方法，其特征在于活性炭负载立方体钯纳米颗粒中钯含量为1～

10wt％。

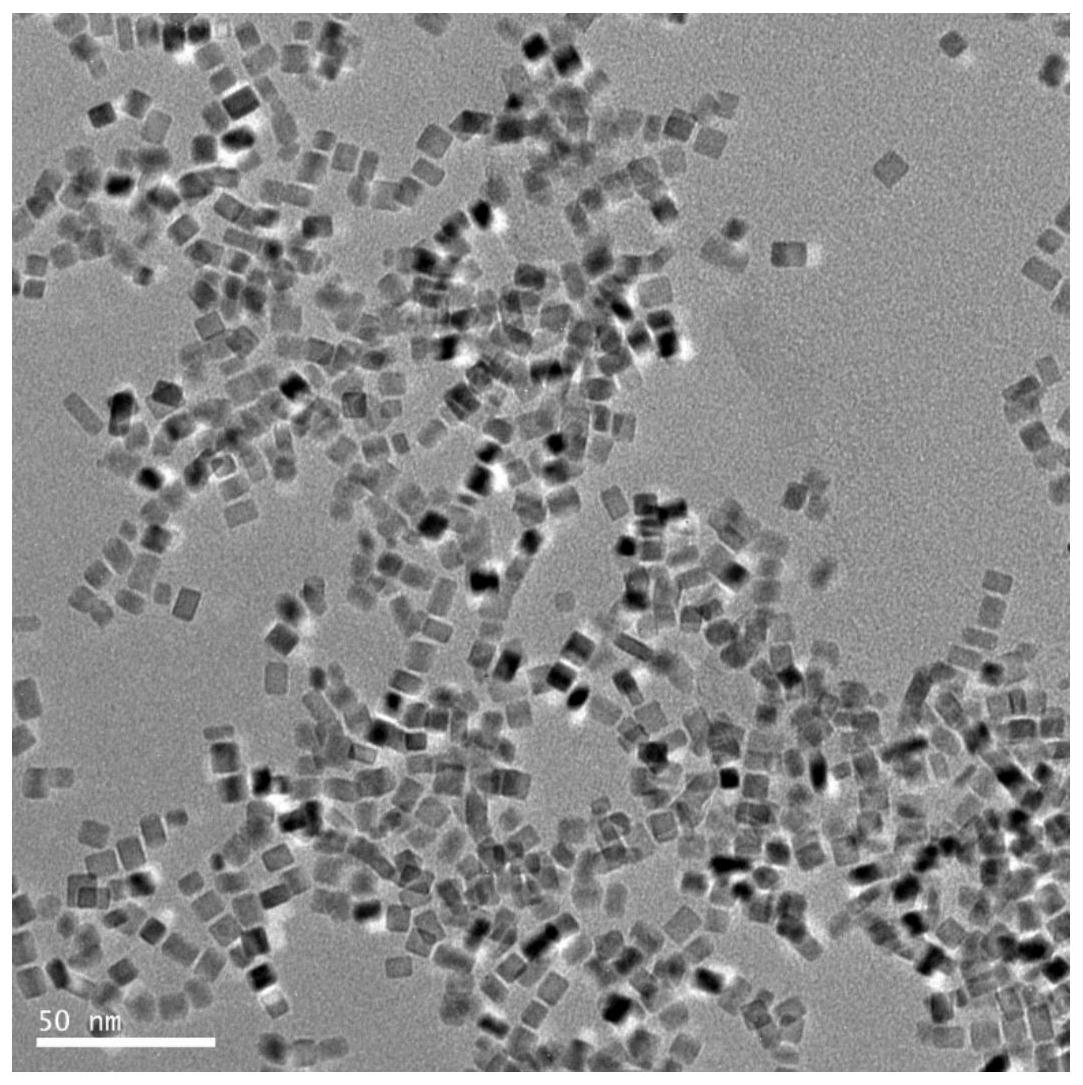

3.如权利要求1-2任一所述的方法，其特征在于上述活性炭负载立方体钯纳米颗粒的制备方法如下：步骤1：立方体钯纳米颗粒(Pd NC)的制备

将聚乙烯吡咯烷酮、抗坏血酸、KCl、NaBr和水加入反应容器中，升温至70～90℃并保持一定时间；再迅速加入含Na2PdCl4的水溶液搅拌一定时间后结束反应，得到含Pd NC的胶体溶液；

步骤2：活性炭的预处理

将活性炭加入到一定浓度为的硝酸水溶液中，在100℃下磁力搅拌一定时间；处理结束后用大量去离子水清洗活性炭，直至溶液pH＝5-6；抽滤、烘干、研磨后得到预处理后的活性炭；

步骤3：活性炭负载Pd NC(Pd NC/C)的制备

取步骤1制备的含Pd NC的胶体溶液，用去离子水稀释，然后加入步骤2预处理后活性炭并超声分散一定时间，最后放置在磁力搅拌器上搅拌一定时间；抽滤、烘干、研磨得到Pd NC/C。

4.如权利要求1-2任一所述的方法，其特征在于每100mL阴极液中加入50～200mg钯炭颗粒。

5.如权利要求1-4任一所述的方法，其特征在于所述二氯甲烷在所述电解反应液中的含量为0.01～1mol/L。

6.如权利要求1-4任一所述的方法，其特征在于所述的支持电解质为阳离子和阴离子组成的盐，所述阳离子为锂离子或铵根离子，所述阴离子为氯离子或高氯酸根。

7.如权利要求1-4任一所述的方法，其特征在于所述的质子性有机溶剂为C1～C4有机醇和乙酸的混合物。

8.如权利要求1-4任一所述的方法，其特征在于所述的碱性水溶液为LiOH水溶液或NaOH水溶液。

9.如权利要求1-4任一所述的方法，其特征在于电解温度为10～35℃。

10.如权利要求1-4任一所述的方法，其特征在于电解槽的隔膜为全氟磺酸阳离子膜。
