专利号: 202010263388X
申请人: 开封大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

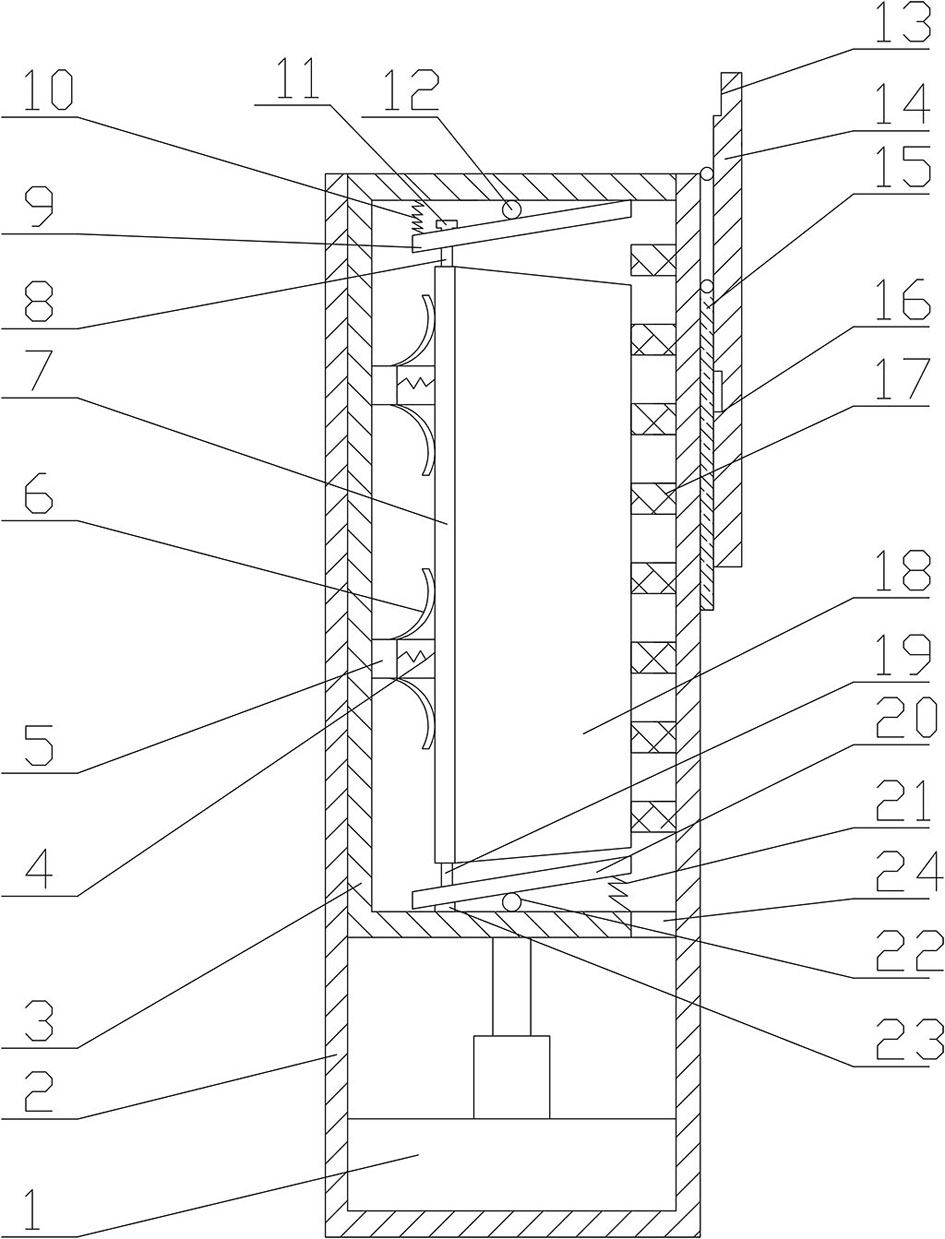

1.一种多媒体教学用计算机显示屏,其特征在于,包括承载箱(2)和升降箱;

所述承载箱(2)为顶面开口的中空长方体,所述承载箱(2)内部底面设置有液压油缸(1),所述承载箱(2)内部右侧面上自上而下设置有多个相互平行的的吸尘棉(17),所述承载箱(2)右侧面顶端设置有位于承载箱外部的置物板(14),所述置物板(14)左侧面上部铰接在承载箱(2)右侧面顶端,所述置物板(14)上端高于承载箱(2)顶端,所述置物板(14)左侧面和置物板(14)顶面相交所形成的棱边处设置有L型凹槽(13),所述置物板(14)的左侧面下部设置有固定凹槽(16),所述承载箱(2)右侧面上铰接有下端向上转动伸进固定凹槽(16)内时将置物板(14)翻转呈水平状的支撑杆(15);

所述升降箱包括箱体(3)和调节机构,所述箱体(3)为右侧开口的中空长方体,所述箱体(3)位于承载箱(2)内,且底面固定连接液压油缸(1)的活塞杆端,所述箱体(3)底面右侧设置有开口朝右的U型槽(24),所述箱体(3)内部左侧面上设置有多个形状大小均相同的阻尼体,所述阻尼体包括连接柱(5)和弹性片(6),所述连接柱(5)一端固定连接在箱体(3)内部左侧面上、另一端固定有第一弹簧(4),所述第一弹簧(4)所在连接柱(5)圆周面上的圆周处环形阵列有多个弹性片(6);

所述箱体(3)内设置有调节机构,所述调节机构包括调节板和安装板(7),所述调节板包括上调节板(9)和下调节板(20),所述上调节板(9)铰接在箱体(3)内部顶面上呈左右摆动状态,所述上调节板(9)和箱体(3)内部顶面之间留有间距,所述上调节板(9)前后两侧对称设置有贯穿上调节板(9)上下面的上滑槽(25),所述上调节板(9)上面左端和箱体(3)顶面之间设置有多个第二弹簧(10),所述下调节板(20)铰接在箱体(3)内部底面上呈左右摆动状态,所述下调节板(20)和箱体(3)内部底面之间留有间距,所述下调节板(20)前后两侧对称设置有贯穿下调节板(20)上下面的下滑槽,所述下调节板(20)底面右端和箱体(3)底面之间设置有多个第三弹簧(21),所述安装板(7)安装于上调节板(9)和下调节板(20)之间,所述安装板(7)上端设置有和上调节板(9)上的上滑槽(25)对应的上滑杆(8)、下端设置有和下调节板(20)上的下滑槽对应的下滑杆(19),所述上滑杆(8)上端穿过上滑槽(25)并由上螺母(11)限位,所述下滑杆(19)下端穿过下滑槽并由下螺母(23)限位,所述安装板(7)右侧面安装有显示屏(18)。

2.根据权利要求1所述的一种多媒体教学用计算机显示屏,其特征在于,所述吸尘棉(17)为聚酯纤维制成的条状体,吸尘棉(17)和U型槽(24)上下相对应,所述吸尘棉(17)的宽度小于U型槽(24)的槽深。

3.根据权利要求2所述的一种多媒体教学用计算机显示屏,其特征在于,所述多个吸尘棉(17)中每相邻两个吸尘棉(17)之间的间距相等。

4.根据权利要求3所述的一种多媒体教学用计算机显示屏,其特征在于,所述吸尘棉(17)的长度小于箱体(3)底面U型槽(24)的长度。

5.根据权利要求1所述的一种多媒体教学用计算机显示屏,其特征在于,所述升降箱左侧面和承载箱(2)左侧内壁滑动接触,升降箱的右侧开口和承载箱(2)右侧内壁面滑动接触,所述升降箱的高度小于承载箱(2)的高度。

6.根据权利要求1所述的一种多媒体教学用计算机显示屏,其特征在于,所述弹性片(6)为弧形凸起朝向箱体(3)开口侧的弧形板体,所述弹性片(6)一端连接连接柱(5)、另一端朝向箱体(3)的左侧面。

7.根据权利要求1所述的一种多媒体教学用计算机显示屏,其特征在于,所述上调节板(9)和下调节板(20)的大小相同,宽度均小于箱体(3)的宽度,上调节板(9)和下调节板(20)的右端面位于U型槽(24)的左侧。

8.根据权利要求7所述的一种多媒体教学用计算机显示屏,其特征在于,所述阻尼体位于上调节板(9)和下调节板(20)之间,阻尼体的右端面位于上调节板(9)左侧和上滑槽(25)之间或位于下调节板(20)左侧和下滑槽之间,上调节板(9)前后两侧的上滑槽(25)和下调节板(20)前后两侧的下滑槽上下相对应,所述上调节板(9)顶面中部通过上活动轴(12)铰接在箱体(3)上,所述下调节板(20)底面中部通过下活动轴(22)铰接在箱体(3)上。

9.根据权利要求1所述的一种多媒体教学用计算机显示屏,其特征在于,所述箱体(3)上升至承载箱(2)顶端,置物板(14)翻转呈水平状时,置物板(14)顶端的L型凹槽(13)卡压在下调节板(20)右端。

10.根据权利要求1所述的一种多媒体教学用计算机显示屏,其特征在于,所述显示屏(18)的底面和下调节板(20)之间留有间距,显示屏(18)置于箱体(3)内时,安装板(7)的左侧面顶压在阻尼体的弧形凸起上,显示屏(18)置于箱体(3)内,升降箱向下缩回到承载箱(2)内时,显示屏(18)的右侧面和吸尘棉(17)相接触。
