专利号: 2020102639250
申请人: 九江学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高压光电化学原位反应装置,其特征在于:包括本体(1),本体(1)中开设反应腔(11),反应腔(11)上方设置盖在本体(1)上的上盖(2);

所述反应腔(11)中设置电子隔绝部件,电子隔绝部件能够隔绝电子,且允许质子和离子通过,电子隔绝部件将反应腔(11)隔成第一反应腔(111)和第二反应腔(112);

所述第一反应腔(111)中设置工作电极夹(3),工作电极夹(3)通过设置在上盖(2)上的升降驱动机构(4)驱动,样品安装在工作电极夹(3)上;

所述本体(1)上开设通光窗口,光能够通过通光窗口入射到第一反应腔(111)中工作电极夹(3)上的样品上;所述本体(1)包括外壳(12),以及置于外壳(12)中的内胆(13);所述内胆(13)为分体式,包括第一内胆(132)和第二内胆(133),第一内胆(132)和第二内胆(133)密封连接在一起形成完整的内胆(13),且电子隔绝部件设置在第一内胆(132)和第二内胆(133)之间;

所述第二反应腔(112)中设置对电极(5),还包括设置在反应腔(11)中的参考电极;所述电子隔绝部件设置在内胆(13)中,第一反应腔(111)和第二反应腔(112)分别位于内胆(13)中电子隔绝部件的两侧;

所述通光窗口包括开设在外壳(12)上的外壳窗口(121)、开设在内胆(13)上的内胆窗口(131),外界光依次穿过外壳窗口(121)、内胆窗口(131),入射到第一反应腔(111)中工作电极夹(3)上的样品上;

所述上盖(2)安装在外壳(12)上;

所述升降驱动机构(4)包括设置在上盖(2)中的电磁铁(41),以及滑动安装在上盖(2)中的升降块(42),电磁铁(41)位于升降块(42)上方,所述工作电极夹(3)设置在升降块(42)底端;

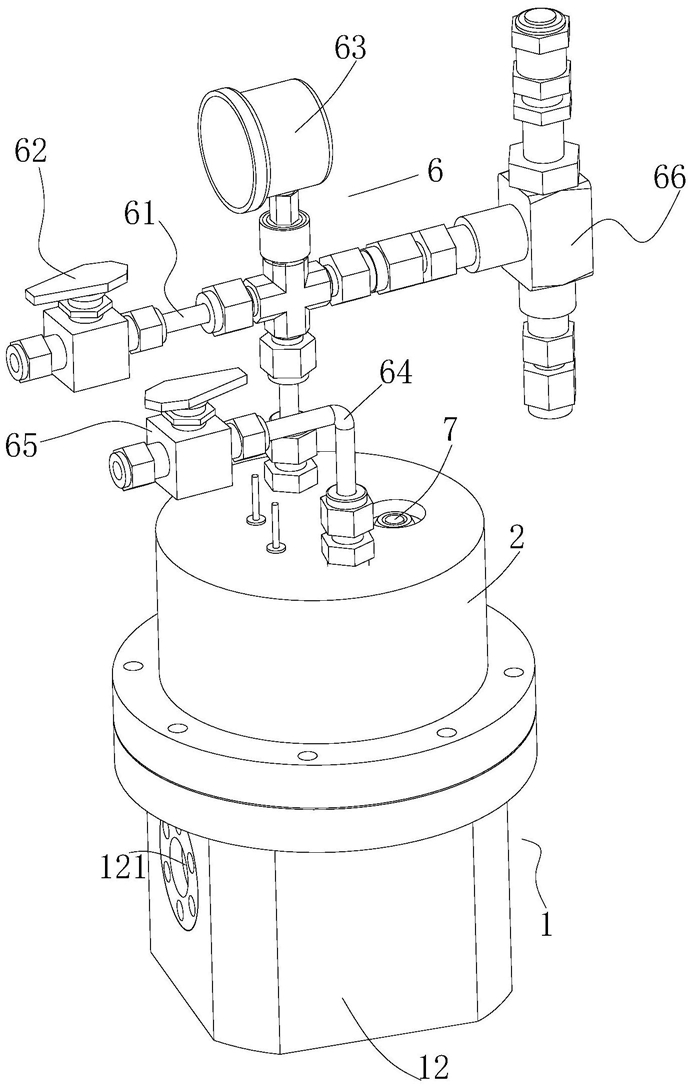

所述反应腔(11)与外界之间密封,还包括气路系统(6),气路系统(6)能够通向反应腔(11)并向其中充入气体;所述气路系统(6)包括设置在上盖(2)上的第一气管(61),第一气管(61)的两端分别通向外设的气源以及反应腔(11),从气源至反应腔(11)的第一气管(61)上依次设置第一气路控制阀(62)、气压检测装置(63);所述气路系统(6)还包括设置在上盖(2)上的第二气管(64),第二气管(64)通向反应腔(11),第二气管(64)上设置第二气路控制阀(65)。

2.根据权利要求1所述的一种高压光电化学原位反应装置,其特征在于:所述外壳窗口(121)所处的外壳(12)表面为平面,所述内胆窗口(131)所处的内胆(13)表面为平面。

3.根据权利要求1所述的一种高压光电化学原位反应装置,其特征在于:所述内胆(13)为开口向上的方形壳体,内胆(13)的第一侧设置U形螺母板(134),内胆(13)的第二侧设置U形垫板(135),还包括螺栓,螺栓穿过U形垫板(135)以及第一内胆(132)和第二内胆(133),并拧在U形螺母板(134)上。

4.根据权利要求3所述的一种高压光电化学原位反应装置,其特征在于:所述内胆(13)上设置内胆盖(14),所述工作电极夹(3)穿过内胆盖(14),所述对电极(5)、参考电极均设置在内胆盖(14)上。

5.根据权利要求1所述的一种高压光电化学原位反应装置,其特征在于:所述上盖(2)上设置电极外引接头(7)、电极引线固定板(8),所述工作电极夹(3)上的样品、对电极(5)、参考电极通过导线连接至电极外引接头(7),且导线穿过电极引线固定板(8),电极引线固定板(8)位于各电极与电极外引接头(7)之间,所述导线上设置插头,电极引线固定板(8)上设置与插头配合的插孔,插头插接在插孔中。
