专利号: 2020102639405
申请人: 九江学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

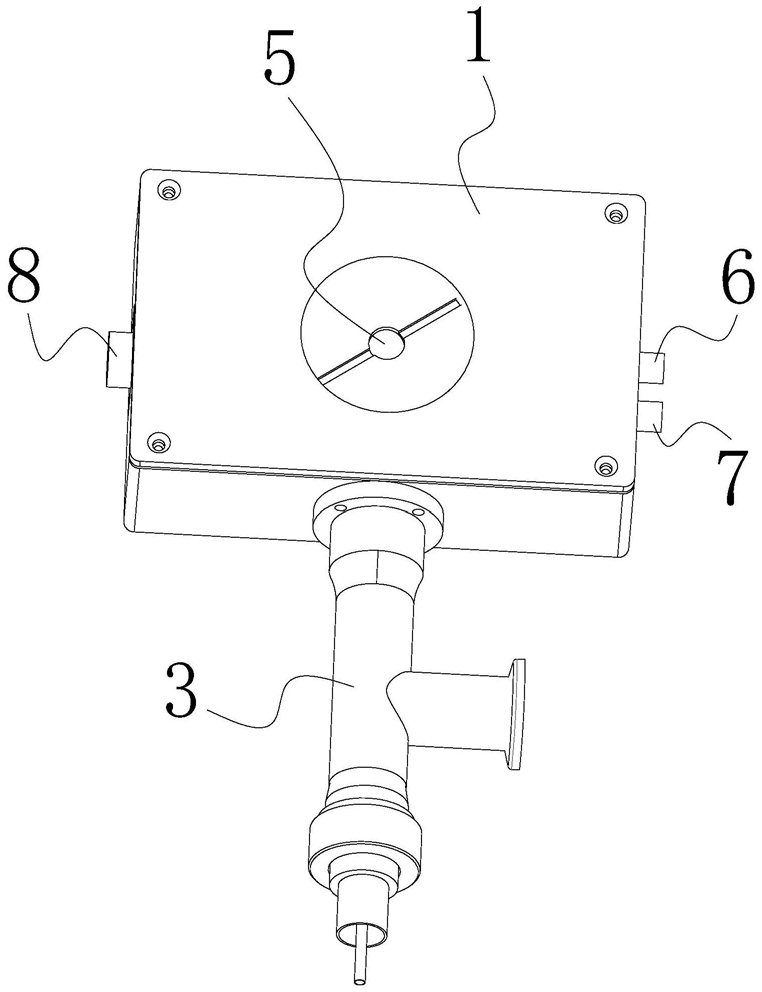

1.一种锂电池原位光谱反应池,其特征在于:包括样品腔体、样品台、冷却装置;所述样品腔体内部设有与外界隔离的样品腔,所述样品腔内设置有用于放置锂电池的样品台,所述冷却装置的输出端与样品腔体密封连接并从样品腔体外侧伸入样品腔连接样品台为其提供冷却功能;

所述样品腔体顶部设有能够观察锂电池的观察窗,所述样品腔体的侧面上还密封固定有与锂电池连接的阳极插针、阴极插针以及与样品台连接的电源航插;

所述样品台包括样品台本体、固定盘和加热装置,所述样品台本体顶部和底部分别设有第一凹槽、第二凹槽,所述第一凹槽内设置有锂电池,所述加热装置设置在固定盘上并与电源航插连接,所述加热装置通过所述固定盘与样品台本体底部连接设置在第二凹槽内,所述样品台本体侧面与冷却装置的输出端连接。

2.根据权利要求1所述的一种锂电池原位光谱反应池,其特征在于:所述样品腔体包括顶端开口的壳体和密封盖,所述阳极插针、阴极插针和电源航插均密封固定在壳体的侧面,所述密封盖能够拆卸的与壳体的顶端开口密封连接,所述观察窗设置在密封盖上。

3.根据权利要求2所述的一种锂电池原位光谱反应池,其特征在于:所述壳体和密封盖的密封连接处设有第一密封圈。

4.根据权利要求2所述的一种锂电池原位光谱反应池,其特征在于:所述密封盖包括密封盖本体和窗口盖,在所述样品台正上方的密封盖本体顶部设有内螺纹的第三凹槽,所述窗口盖与所述第三凹槽螺纹连接,所述窗口盖以及第三凹槽的底部分别设有贯穿窗口盖以及贯穿密封盖本体且能够观察锂电池的第一观察口和第二观察口,所述观察窗设置在第二观察口正上方并通过窗口盖压紧密封于第三凹槽底部。

5.根据权利要求4所述的一种锂电池原位光谱反应池,其特征在于:所述第三凹槽底部与观察窗之间还设有第二密封圈。

6.根据权利要求4所述的一种锂电池原位光谱反应池,其特征在于:所述窗口盖顶端还设有用于转动窗口盖的方槽。

7.根据权利要求1所述的一种锂电池原位光谱反应池,其特征在于:所述样品台本体上还设有温度传感器,所述温度传感器一端连接锂电池,另一端连接电源航插。

8.根据权利要求1所述的一种锂电池原位光谱反应池,其特征在于:所述样品腔体的侧壁设有水平贯通的通孔,所述样品台本体靠近通孔的一侧设有连接孔,所述冷却装置的输出端穿过通孔插入连接孔与样品台本体连接。

9.根据权利要求8所述的一种锂电池原位光谱反应池,其特征在于:所述冷却装置包括输氮管、液氮进头、冷头、出氮管和密封法兰,所述输氮管的端部连接液氮进头,所述冷头一端设有进氮孔,另一端穿过通孔伸入样品腔体并插入连接孔与样品台本体连接,所述液氮进头伸入进氮孔内并且与进氮孔内壁贴合,并且所述液氮进头的端面与进氮孔的底面之间有间隙形成进氮腔为样品台本体冷却,所述冷头靠近进氮孔的一端密封连接有出氮管,所述出氮管内壁与输氮管外壁之间有环形间隙形成出氮腔,所述液氮进头外壁上还设有多个第四凹槽,所述进氮腔通过第四凹槽与出氮腔连通,所述出氮管通过密封法兰与样品腔体密封连接。

10.根据权利要求9所述的一种锂电池原位光谱反应池,其特征在于:还包括真空管,所述真空管为T型真空管,所述T型真空管的水平管套设在出氮管外部,所述T型真空管的水平管内壁与出氮管外壁之间有环形间隙形成抽真空通道,所述T型真空管的水平管的一端外壁与密封法兰的径向内壁连接,另一端通过密封塞与出氮管外壁密封连接,所述通孔的直径大于T型真空管的水平管的内径,所述T型真空管的垂直管的端部用于连接外部抽真空设备。
