专利号: 2020102639513
申请人: 九江学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

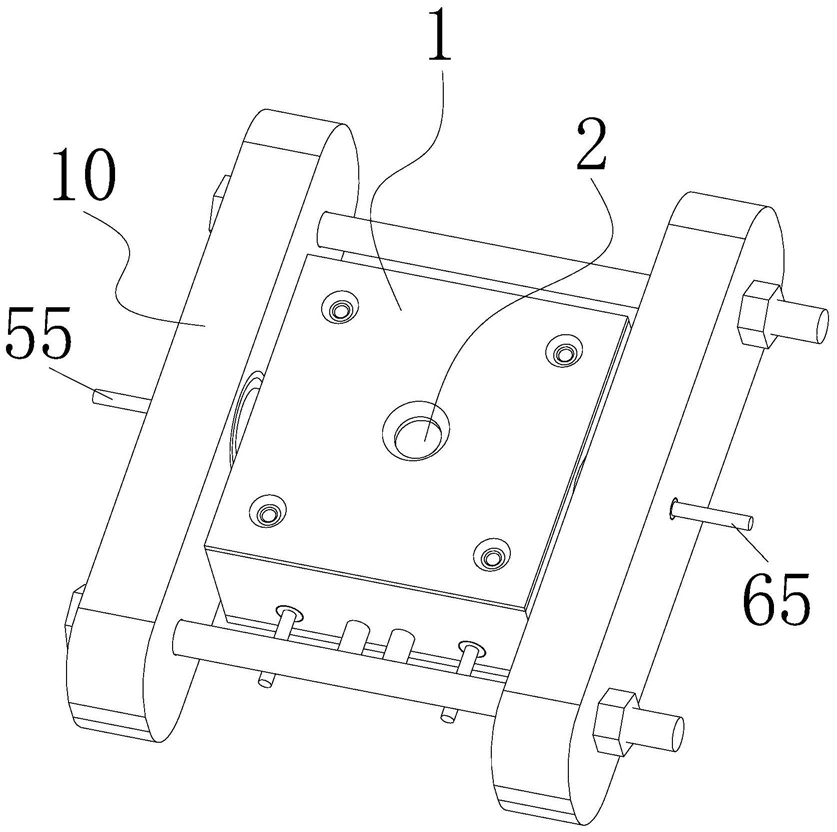

1.一种固态电池的原位测试装置,其特征在于:包括主壳体、观察窗、加热装置、绝缘腔体、阳极外壳和阴极外壳,所述主壳体的内部设有容置腔,所述容置腔顶部的主壳体上设有观察口,所述观察窗封盖于所述观察口并与所述主壳体密封连接,在所述观察窗正下方的容置腔内设有绝缘腔体,所述绝缘腔体上设有水平贯穿且能够放置待测固态电池的水平通孔,在所述观察窗正下方的绝缘腔体上设有与观察窗密封连接的顶开口,所述顶开口与水平通孔连通,在所述绝缘腔体外侧的容置腔内设有为所述绝缘腔体加热的加热装置,所述阳极外壳和阴极外壳分别从主壳体相对应的两侧伸入容置腔与主壳体连接并插入所述绝缘腔体的水平通孔内。

2.根据权利要求1所述的一种固态电池的原位测试装置,其特征在于:所述主壳体包括底座、隔热壳体和上封盖,所述底座上设置绝缘腔体和加热装置,在所述加热装置外侧的底座上设有固定包裹加热装置的隔热壳体,所述隔热壳体呈底部开口的中空结构,所述隔热壳体的顶端固定上封盖,在所述绝缘腔体的顶开口正上方的隔热壳体和上封盖上分别设有第一开口和第二开口,所述第一开口和第二开口连通形成所述观察口。

3.根据权利要求2所述的一种固态电池的原位测试装置,其特征在于:所述隔热壳体相对应的侧壁设有第一螺纹通孔和第二螺纹通孔,所述阳极外壳从隔热壳体的第一螺纹通孔伸入容置腔与隔热壳体连接并插入所述绝缘腔体的水平通孔的一端,所述阴极外壳从隔热壳体的第二螺纹通孔伸入容置腔与隔热壳体连接并插入所述绝缘腔体的水平通孔的另一端。

4.根据权利要求3所述的一种固态电池的原位测试装置,其特征在于:所述阳极外壳包括粗阳极段、中间阳极段和细阳极段,所述粗阳极段、中间阳极段和细阳极段依次连接形成台阶状圆柱形外壳,所述中间阳极段为外螺纹状且能够与第一螺纹通孔螺纹连接,所述粗阳极段设置于隔热壳体外侧,所述细阳极段穿过第一螺纹通孔伸入容置腔并插入所述绝缘腔体的水平通孔的一端,并使得所述中间阳极段与第一螺纹通孔螺纹连接;

所述阴极外壳包括粗阴极段、中间阴极段和细阴极段,所述粗阴极段、中间阴极段和细阴极段依次连接形成台阶状圆柱形外壳,所述中间阴极段为外螺纹状且能够与第二螺纹通孔螺纹连接,所述粗阴极段设置于隔热壳体远离阳极外壳的外侧,所述细阴极段穿过第二螺纹通孔伸入容置腔并插入所述绝缘腔体的水平通孔远离所述细阳极段的一端,并使得所述中间阴极段与第二螺纹通孔螺纹连接。

5.根据权利要求4所述的一种固态电池的原位测试装置,其特征在于:所述细阳极段和细阴极段上均套设有能够与水平通孔密封连接的第一密封圈。

6.根据权利要求1所述的一种固态电池的原位测试装置,其特征在于:所述加热装置包括加热炉、转接固定块和热电偶,所述加热炉设置在容置腔,所述转接固定块一端与加热炉连接,另一端伸出主壳体,所述热电偶一端靠近电热炉侧设置用于测试电热炉加热温度,另一端伸出主壳体。

7.根据权利要求6所述的一种固态电池的原位测试装置,其特征在于:所述加热炉中心设有凹槽,所述绝缘腔体嵌入在凹槽内,所述水平通孔两端对应的加热炉侧壁分别设有第一通道和第二通道,所述阳极外壳从主壳体一侧伸入容置腔贯穿第一通道并插入所述水平通孔的一端,所述阴极外壳从主壳体另一侧伸入容置腔贯穿第二通道并插入所述水平通孔的另一端。

8.根据权利要求1所述的一种固态电池的原位测试装置,其特征在于:所述绝缘腔体上的顶开口包括顶凹槽和竖直通孔,所述顶凹槽设置于绝缘腔体顶部,所述顶凹槽的底部设有与水平通孔连通的竖直通孔,所述观察窗设置于顶凹槽上,所述观察窗上设置有第二密封圈,且所述第二密封圈与顶凹槽侧壁贴合。

9.根据权利要求1所述的一种固态电池的原位测试装置,其特征在于:所述阳极外壳和阴极外壳的中心分别设有贯穿阳极外壳和阴极外壳的阳极孔和阴极孔,所述阳极孔和阴极孔内均设有电极引线,所述阳极孔远离主壳体的一端以及阴极孔远离主壳体的一端分别固定有连接电极引线的阳极插针和阴极插针。

10.根据权利要求9所述的一种固态电池的原位测试装置,其特征在于:还包括两个支撑座,所述支撑座通过对拉螺杆连接固定,两个所述支撑座相对的一侧依次向外设有大槽孔和小槽孔,所述阳极外壳和阴极外壳远离主壳体的一端分别固定在对应的两个所述支撑座大槽孔内,所述阳极插针和阴极插针一端分别穿过对应的小槽孔与阳极外壳和阴极外壳连接,另一端设置在支撑座外侧。
