专利号: 2020102677981
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

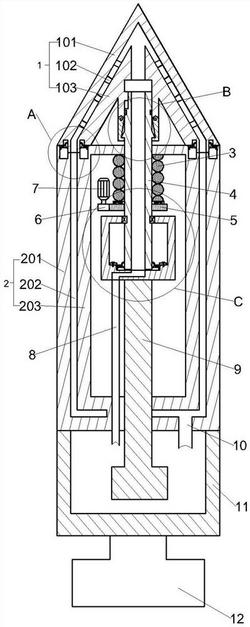

1.一种地质探矿钻探钻头,其特征在于:包括中空的钻头(1)、与所述钻头(1)通过第一密封机构(13)连接的中空壳体(2)、设置在所述中空壳体(2)内部用于驱动所述钻头(1)转动的中空主轴(4)、设置在所述主轴(4)一端的第二密封机构(14)、与所述第二密封机构(14)固定连接的连杆(9)、固定在所述中空壳体(2)底部的支架(11)、与所述支架(11)固定连接的液压锤(12)、用于驱动所述主轴(4)转动的电机(7)及使所述主轴(4)沿轴向归位的第一弹簧(3);所述钻头(1)包括外层(101)和内层(103),所述外层(101)和所述内层(103)通过加强筋(102)固定连接;所述中空壳体(2)包括外壳(201)和内壳(203),所述外壳(201)和所述内壳(203)共同形成液体通道(202);

所述主轴(4)与所述钻头(1)通过卡接机构(15)连接;

所述第二密封机构(14)连通有回液管(8),所述中空壳体(2)连通有进液管(10);

所述第一弹簧(3)套接在所述主轴(4)外侧,所述第一弹簧(3)位于所述第二密封机构(14)与所述中空壳体(2)顶部的中间。

2.根据权利要求1所述的一种地质探矿钻探钻头,其特征在于,所述第一密封机构(13)包括横截面为半圆形的第一密封圈(1302)、套接在所述第一密封圈(1302)外侧的第一T型弹圈(1301),所述第一T型弹圈(1301)通过所述钻头(1)压紧,所述第一T型弹圈(1301)一侧与所述中空壳体(2)通过倒角接触连接,所述第一密封圈(1302)与所述钻头(1)接触连接。

3.根据权利要求1所述的一种地质探矿钻探钻头,其特征在于,所述第二密封机构(14)包括横截面为半圆形的第二密封圈(1404)、套接在所述第二密封圈(1404)外侧的第二T型弹圈(1403)及用于固定所述第二T型弹圈(1403)的固定座(1401),所述第二T型弹圈(1403)通过卡圈(1402)固定在所述固定座(1401)上;所述固定座(1401)为“凹”字型结构,所述固定座(1401)底部设置与所述回液管(8)连通的通道(1406),所述固定座(1401)上端设置有固定所述主轴(4)的轴承(1405),所述固定座(1401)与所述中空壳体(2)内部通过滑槽沿所述主轴(4)轴向滑动配合,所述固定座(1401)底部与所述连杆(9)固定连接。

4.根据权利要求1所述的一种地质探矿钻探钻头,其特征在于,所述卡接机构(15)包括对称设置在所述钻头(1)轴部的“L”型卡勾(1502)、设置在所述主轴(4)侧壁且与所述卡勾(1502)配合的倒锥形凸角(1503)、用于限制所述卡勾(1502)归位的止动销(1505)及套接在所述主轴(4)外侧的第三密封圈(1501);所述卡勾(1502)通过转销(1504)与所述钻头(1)轴部铰接,所述止动销(1505)通过第二弹簧(1506)与所述钻头(1)轴部连接,所述止动销(1505)设置于所述转销(1504)内侧且位于所述转销(1504)下部。

5.根据权利要求1所述的一种地质探矿钻探钻头,其特征在于,所述主轴(4)顶部侧壁设置有键槽(401),所述钻头(1)的轴部与所述主轴(4)通过键连接,所述钻头(1)的轴部的键长度小于所述键槽(401)的长度。

6.根据权利要求1所述的一种地质探矿钻探钻头,其特征在于,所述电机(7)的输出轴上设置有驱动齿轮(6),所述主轴(4)外侧固定有与所述驱动齿轮(6)啮合的从动齿轮(5),所述从动齿轮(5)与所述第一弹簧(3)之间设置有平面轴承(501)。
