专利号: 202010267939X
申请人: 无锡锡晟建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

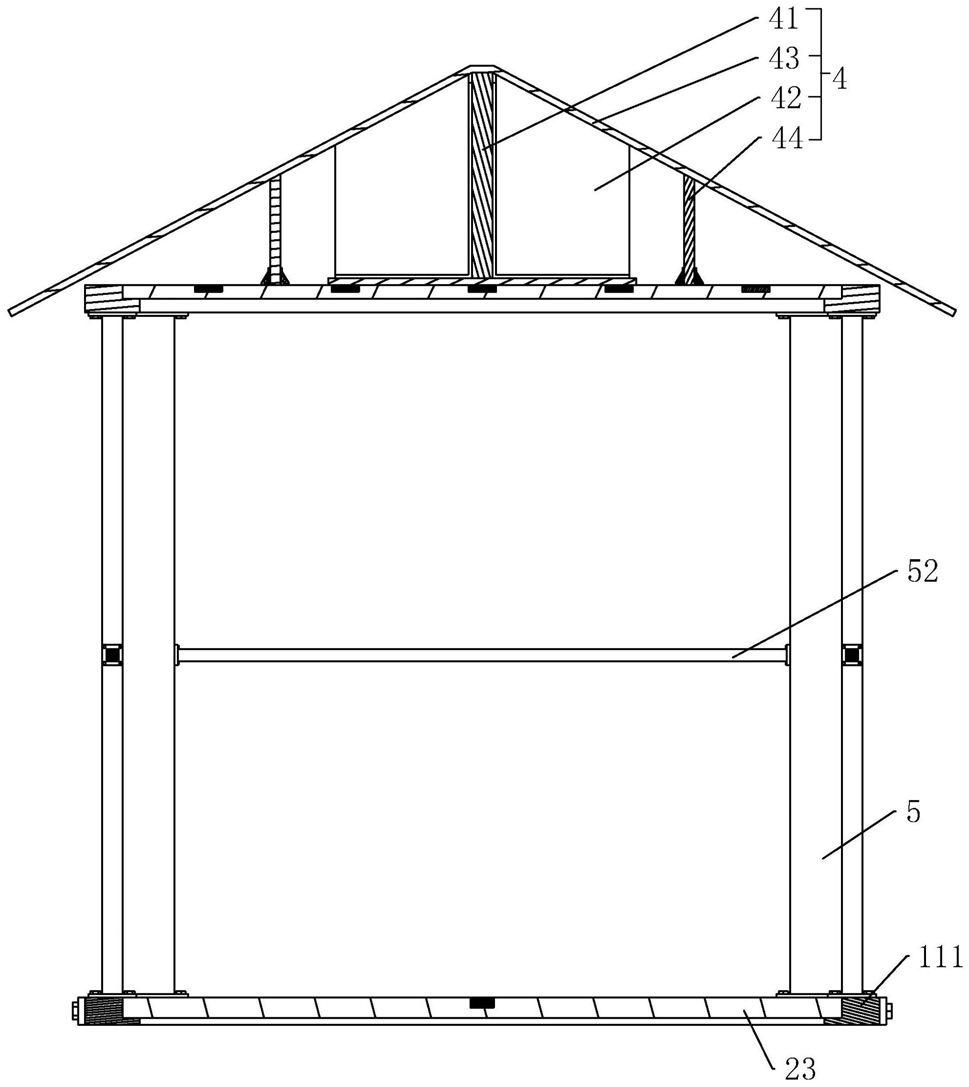

1.一种装配式钢结构集成绿色建筑,其特征在于:包括下安装座(1)、可拆卸安装在下安装座(1)上的楼板组件(2)、可拆卸安装在下安装座(1)上的支撑柱(5)、可拆卸安装在支撑柱(5)顶部的上安装座(3)和安装在上安装座(3)顶部的屋顶组件(4),所述支撑柱(5)与下安装座(1)可拆卸连接,所述支撑柱(5)截面呈L形设置,所述支撑柱(5)端部固定连接有定位块(58);

所述下安装座(1)包括四个横梁一(111)、用于连接相邻两个横梁一(111)的角钢一(121)、穿设在角钢一(121)上的紧固螺栓一(131),四个所述横梁一(111)依次首尾连接拼接成固定框(11),所述横梁一(111)上开设有供定位块(58)插接的插接槽(1111),所述支撑柱(5)侧壁上设有安装块(56),所述安装块(56)上穿设有安装螺栓(57),安装螺栓(57)螺纹连接在横梁一(111)顶部;

所述楼板组件(2)包括安装框(21)、设置在安装框(21)相对两个侧壁上的凸块(22)、滑动连接在凸块(22)上的楼层板(23)、插接在安装框(21)一侧的安装板(24),所述安装框(21)呈C形设置,所述楼层板(23)插接在安装框(21)的内,所述安装板(24)与安装框(21)通过紧固螺栓二(25)固定;

所述上安装座(3)包括定位框(34)、开设在固定框(34)四个侧壁上的凹槽(31)、插接在凹槽(31)内的固定梁一(32)和固定梁二(33),所述固定梁一(32)上开设有插口一(321),所述固定梁二(33)上开设有插口二(322),所述插口一(321)与所述插口二(322)插接配合,所述固定梁一(32)与所述固定梁二(33)垂直设置;

所述屋顶组件(4)包括T字梁(41)、安装在T字梁(41)上的支撑钢板(42)、连接在支撑钢板(42)顶部的屋顶板(43)、设置在屋顶板(43)与上安装座(3)之间的支撑杆(44),所述支撑杆(44)与所述固定框(11)之间设有连接件(45),所述支撑杆(44)通过连接件(45)可拆卸安装在固定框(11)上。

2.根据权利要求1所述的装配式钢结构集成绿色建筑,其特征在于:所述连接件(45)包括安装管套(451)、连接在安装管套(451)侧壁上的连接板(452)、设置在安装管套(451)与连接板(452)之间的肋板(453),所述肋板(453)一侧与安装管套(451)侧壁固定连接,所述肋板(453)另一侧与连接板(452)侧壁固定连接,所述连接板(452)上穿设有锁紧螺栓二(454),所述锁紧螺栓二(454)向下延伸螺纹连接在固定框(11)上,所述支撑杆(44)插接在安装管套(451)上。

3.根据权利要求1所述的装配式钢结构集成绿色建筑,其特征在于:所述支撑柱(5)侧壁上开设有安装槽(51),两个相邻的所述支撑柱(5)之间设有加固梁(52),所述加固梁(52)两端设有插接片(53),所述插接片(53)插接在安装槽(51)内。

4.根据权利要求3所述的装配式钢结构集成绿色建筑,其特征在于:所述加固梁(52)两端设有连接片(54),所述连接片(54)上穿设有锁紧螺栓四(55),所述锁紧螺栓四(55)螺纹连接在支撑柱(5)侧壁上。

5.根据权利要求1所述的装配式钢结构集成绿色建筑,其特征在于:所述支撑钢板(42)包括底板(421)、固定在底板(421)顶部的加固板(422)、固定在底板(421)顶部的两个支撑板(423),两个所述支撑板(423)均与加固板(422)固定连接,两个所述支撑板(423)均与加固板(422)垂直设置,所述支撑板(423)顶部与屋顶板(43)配合呈倾斜设置。

6.根据权利要求1所述的装配式钢结构集成绿色建筑,其特征在于:所述横梁一(111)上开设有定位槽(1112),所述定位槽(1112)内插接有加强梁一(14)和加强梁二(15),所述加强梁一(14)和所述加强梁二(15)呈垂直设置,所述加强梁一(14)上开设有连接槽一(141),所述加强梁二(15)上开设有连接槽二(151),所述连接槽一(141)与所述连接槽二(151)插接配合,所述连接槽一(141)包含两个对称设置的梯形槽(1411),两个所述梯形槽(1411)短边连通,所述连接槽二(151)包括开设在加强梁二(15)一侧的方槽(1511)和开设在加强梁二(15)另一侧的锥形槽(1512),所述锥形槽(1512)关于加强梁二(15)对称设有两个,所述锥形槽(1512)与所述方槽(1511)连通。

7.根据权利要求1所述的装配式钢结构集成绿色建筑,其特征在于:所述安装框(21)相对的两个侧壁上设有导向块(16),所述安装框(21)侧壁上开设有与导向块(16)滑动连接的导向槽(26)。

8.一种应用于权利要求1~7中任意一项的装配式钢结构集成绿色建筑的设计安装工艺,其特征在于包括以下步骤:

S1:安装楼板组件(2):将楼层板(23)沿凸块(22)长度方向插接,随后将安装板(24)安装在安装框(21)的开口处,通过紧固螺栓二(25)将安装板(24)安装在安装框(21)上;

S2:将楼板组件(2)安装到下安装座(1)上:将三个横梁一(111)依次收尾相连,并通过角钢一(121)包覆在首尾相连的两个横梁一(111)的连接处,使用紧固螺栓一(131)将横梁一(111)与角钢一(121)固定连接,将两个楼板组件(2)安装在三个横梁一(111)上,在两个楼板组件(2)之间安装加强梁一(14),将加强梁一(14)一端插接在凹槽(31)内,再将加强梁二(15)插接在加强梁一(14)上,再将两个楼板组件(2)安装在横梁一(111)上,最后将另外一个横梁一(111)安装在三个横梁一(111)上;

S3:安装上安装座(3):将固定梁一(32)和固定梁二(33)上的插口一(321)和插口二(322)对准插接,再将固定梁一(32)和固定梁二(33)的两端分别插接在凹槽(31)内;

S4:安装支撑柱(5):将加固梁(52)安装在相邻的两个支撑柱(5)之间,通过四个加固梁(52)连接四个支撑柱(5),再将支撑柱(5)安装在下安装座(1)上,最后将上安装座(3)安装在支撑柱(5)顶部;

S5:安装屋顶组件(4):将T字梁(41)安装在上安装座(3)顶部,再依次安装支撑钢板(42)、支撑杆(44)和屋顶板(43)。

9.根据权利要求8所述的装配式钢结构集成绿色建筑的设计安装工艺,其特征在于:根据楼层高度重复S1~S4。
