专利号: 2020102685140
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种采空区覆岩“三带”探测和岩层移动监测一孔两用方法,其特征在于步骤如下:a、在已经回采的工作面上方选择需要进行岩层移动监测的位置布置钻孔,保证钻孔直径D大于等于封孔所用中空钻杆最大外径d×1.5+预设测点总数量a×单个测线线缆直径b×60%,同时确保钻孔直径不小于91mm;按照要求施工钻孔,然后进行采空区覆岩“三带”探测用以获取钻孔内裂隙信息;

b、根据“三带”探测所得到的裂隙信息中的裂隙带高度信息确定封孔高度,利用中空钻杆对“三带”探测后的钻孔进行水泥浆堵漏和注浆封孔,使用随提中空钻杆逐段向上封孔方法直至将探测到的裂隙都进行封堵;

c、待钻孔内的封孔水泥浆凝固后,对已经封孔的钻孔层段使用钻头进行透孔,所用透孔用钻头直径比“三带”探测用钻孔直径D小10mm,透孔深度根据最深的预设测点的深度为基础继续透孔5m作为岩层移动监测钻孔安装前的最终深度;

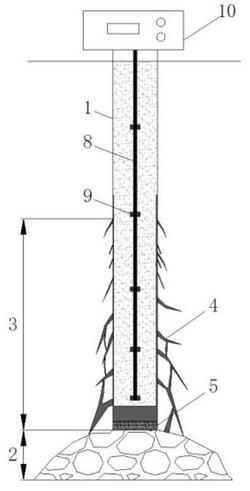

d、利用中空钻杆携带内含a个岩层移动监测仪器的线缆至预安装的最深测点深度,之后使用“三带”探测孔下部裂隙带封孔方式相同的方法封孔直至水泥浆升到钻孔孔口高度,并对钻孔封孔浆液凝固后导致的下降进行补浆使封孔后的钻孔孔口与地面齐平,并将所有岩层移动监测仪器的线缆与地面数据采集系统连接;

e、通过地面数据采集系统读取地下的a个岩层移动监测仪器反馈的信息,进行岩层移动监测。

2.根据权利要求1所述的采空区覆岩“三带”探测和岩层移动监测一孔两用方法,其特征在于:所述封孔水泥浆为普通硅酸盐水泥,强度等级为42.5 R,水泥浆的水灰质量比不小于0.6:1。

3.根据权利要求1所述的采空区覆岩“三带”探测和岩层移动监测一孔两用方法,其特征在于:所述钻孔孔口可随着注浆封孔高度增加自行返水或返冲洗液,且封孔终止高度高于已经探测得到的裂隙带顶界面位置至少10m。

4.根据权利要求1所述的采空区覆岩“三带”探测和岩层移动监测一孔两用方法,其特征在于:所述封孔方法中随提中空钻杆逐段向上封孔,中空钻杆深入到孔底止浆塞以上5m处开始注浆封孔,中空钻杆底端水泥浆出口不高于孔内水泥浆面,每段一次性封孔高度不大于50m。

5.根据权利要求1所述的采空区覆岩“三带”探测和岩层移动监测一孔两用方法,其特征在于:所有钻孔在钻进、透孔过程中每百米偏斜不大于1.5°。
