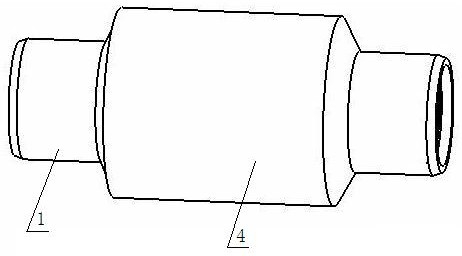

1.一种泄压缓冲装置，其特征在于：这种泄压缓冲装置包括上接头（1）、缓冲支架（2）、缓冲板（3）、下接头（4），上接头（1）、下接头（4）均为变径筒体，上接头（1）一端与水龙带连接，上接头（1）另一端与下接头（4）螺纹连接后形成缓冲腔，缓冲腔内设置缓冲支架（2），缓冲支架（2）一端焊接在上接头（1）内部，缓冲支架（2）另一端向内收缩且与缓冲板（3）焊接连接，下接头（4）、缓冲板（3）、上接头（1）同轴心设置，下接头（4）与井口闸门螺纹连接。

2.根据权利要求1所述的泄压缓冲装置，其特征在于：所述的上接头（1）为两段直径不同的圆筒连接成一体，连接处形成圆台，上接头（1）细径段具有内螺纹，上接头（1）粗径段具有外螺纹，上接头（1）细径段与水龙带金属头螺纹连接，上接头（1）粗径段与下接头（4）螺纹连接。

3.根据权利要求2所述的泄压缓冲装置，其特征在于：所述的缓冲支架（2）由三个缓冲支板构成，三个缓冲支板一端的端面均焊接在上接头（1）圆台上，且三个缓冲支板沿圆台周向均匀分布，三个缓冲支板侧面焊接在上接头（1）粗径段内壁上，三个缓冲支板另一端的端面沿周向均匀焊接在缓冲板（3）上。

4.根据权利要求3所述的泄压缓冲装置，其特征在于：所述的下接头（4）为两段直径不同的圆筒连接成一体，下接头（4）两端均具有外螺纹，下接头（4）细径段与井口闸门螺纹连接，下接头（4）粗径段与上接头（1）粗径段螺纹连接。

5.一种权利要求1或2或3或4所述的泄压缓冲装置的泄压方法，其特征在于：泄压时，打开井口闸门使井内高压流体进入泄压缓冲装置内部后与缓冲板（3）直接产生正面撞击，高压流体经过两次反复折返后，通过缓冲板（3）与缓冲腔之间 的环空，继续在缓冲腔上行，从上接头离开泄压缓冲装置，此时，流体冲击力得到减缓，能量减缓后的流体进入水龙带，流体不对水龙带冲击力，平稳地经过水龙带进入到水罐车内。
