专利号: 2020102739954
申请人: 台州市恩和塑料线缆股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

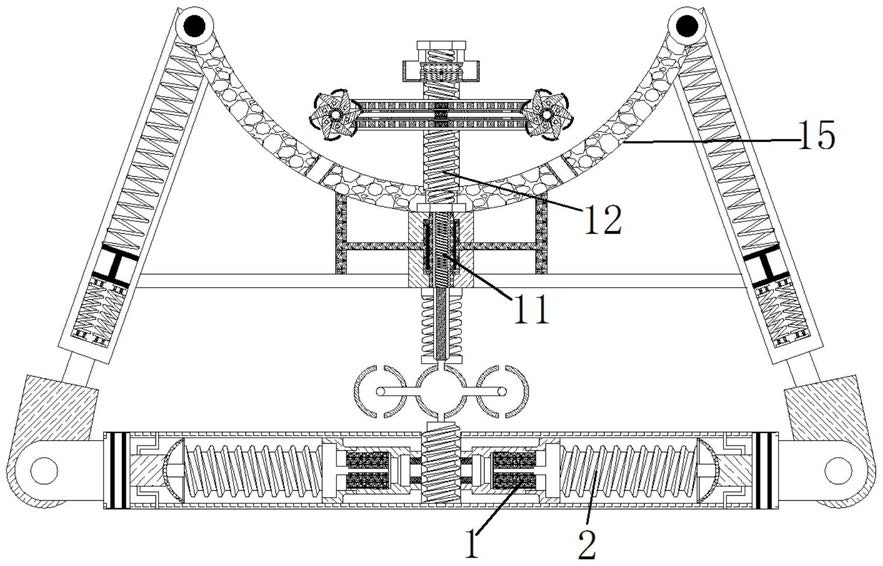

1.一种基于振动原理的化妆品筛分设备,包括驱动装置(1),其特征在于:所述驱动装置(1)的外侧活动连接有驱动螺杆(2),所述驱动螺杆(2)的外侧活动连接有连接块(3),所述连接块(3)远离驱动螺杆(2)的一端活动连接有轴块(4),所述轴块(4)的上方活动连接有驱动弹簧(5),所述驱动弹簧(5)的上方活动连接有工字块(6),所述工字块(6)的上方活动连接有振动弹簧(7),所述驱动装置(1)远离驱动螺杆(2)的一端活动连接有运动螺杆(8),所述运动螺杆(8)的上方活动连接有套环(9),所述套环(9)的上方活动连接有连接弹簧(10),所述连接弹簧(10)的上方活动连接有缓冲弹簧(11),所述缓冲弹簧(11)的上方活动连接有缓冲螺杆(12),所述缓冲螺杆(12)的外侧螺纹连接有移动杆(13),所述移动杆(13)的左右两侧杆头上均连接有搅拌装置(14),所述缓冲弹簧(11)的上方以及缓冲螺杆(12)的下方夹持有筛分装置(15),所述筛分装置(15)呈月牙状,其左右边缘两端与振动弹簧(7)的搭接处设置有振动转轴(16),所述移动杆(13)的内部设置有缓冲螺杆(12)相匹配的螺纹;

驱动装置(1)的启动,继而带动与之连接的运动螺杆(8)开始转动,运动螺杆(8)继而带动与之连接的套环(9)以及连接弹簧(10)转动以及压缩,连接弹簧(10)继而压缩以及带动其上方连接的缓冲弹簧(11),缓冲弹簧(11)继而挤压其上方搭接的筛分装置(15),筛分装置(15)继而变向振动;同时,缓冲弹簧(11)也带动其上搭接的缓冲螺杆(12)转动,与缓冲螺杆(12)螺纹连接的移动杆(13)继而也随着缓冲螺杆(12)的运动而往复运动,移动杆(13)继而带动与之连接的搅拌装置(14)往复运动,对筛分装置(15)内部的化妆品颗粒进行搅拌研磨;

同时,驱动装置(1)的运动也带动与之连接的驱动螺杆(2),驱动螺杆(2)随之开始运动,继而带动与之连接的连接块(3)运动,连接块(3)继而带动与之搭接的轴块(4)左右摇摆运动,随着轴块(4)的运动,其顶端连接的振动转轴(16)随之左右摇摆运动,振动转轴(16)继而带动与之连接的筛分装置(15)发生左右振荡;同时驱动弹簧(5)驱动工字块(6),工字块(6)压缩振动弹簧(7),振动弹簧(7)继而压缩振动转轴(16),振动转轴(16)继而带动与之连接的筛分装置(15)发生上下振荡。

2.根据权利要求1所述的一种基于振动原理的化妆品筛分设备,其特征在于:所述筛分装置(15)的表面设置有均匀分布的筛分孔洞。

3.根据权利要求1所述的一种基于振动原理的化妆品筛分设备,其特征在于:所述搅拌装置(14)设置有两组。

4.根据权利要求1所述的一种基于振动原理的化妆品筛分设备,其特征在于:所述筛分装置(15)为柔性材质。
