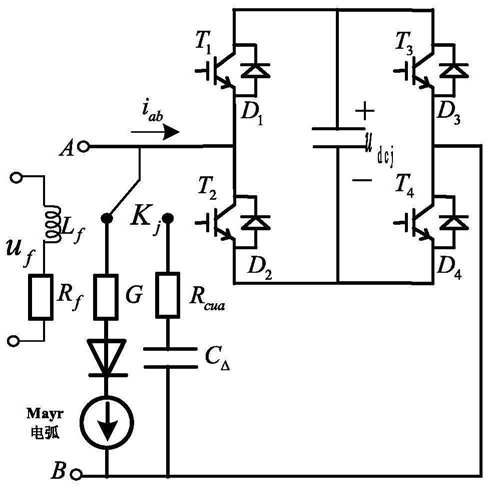

1.一种STATCOM冗余子模块开关暂态建模方法，其特征在于，包含以下步骤：A、交流接触器励磁回路的等效建模，交流接触器的励磁回路用于产生磁场吸引动铁芯运动，从而控制合分闸，在触动过程和运动过程中，磁场的电压平衡，同时运动过程励磁回路也会随之变化，并考虑在触动阶段，动铁芯静止，上述交流接触器励磁回路的等效数学模型为 其中，令K1＝NLf，N为励磁匝数，Lf为励磁回路电感，uf是励磁回路电压；

B、交流接触器的电弧等效建模，交流接触器不是在过零点分闸，则在接触器分闸的过程中可能会出现电弧，上述交流接触器的电弧等效数学模型为 其中，令ln(G)＝x，G是电弧电导，其为变量，τ为电弧时间常数，uarc为电弧电压，P0为电弧消耗的功率，可认为是常数。

2.根据权利要求1所述的一种STATCOM冗余子模块开关暂态建模方法，其特征在于，所述交流接触器接触器的励磁回路用于产生磁场吸引动铁芯运动，从而控制合分闸，在触动过程和运动过程中，磁场的电压平衡方程可以写成如下形式：其中，N为励磁匝数，uf是励磁

回路电压，运动过程励磁回路也会随之变化，根据速度v和位移x的公式：将(2)代入(1)，可得 在运

动过程中，动铁芯速度v用平均值进行近似，为了化简方程，认为dLf/dx、v是常数，并令K1＝NLf，K2＝NC1C2＝NvdLf/dx，则公式(3)等效为 虑在触动阶段，动铁芯静止，速度v＝0，故式4等效为

3.根据权利要求1所述的一种STATCOM冗余子模块开关暂态建模方法，其特征在于，如果接触器不是在过零点分闸，则在接触器分闸的过程中可能会出现电弧，Mayr方程的电弧电阻表达式为 式中，G是电弧电导，其为变量，τ为电弧时间常数，uarc为电弧电压，P0为电弧消耗的功率，认为是常数，令ln(G)＝x，uarcG＝iarc，则公式(6)可转变为
