专利号: 2020102787549
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

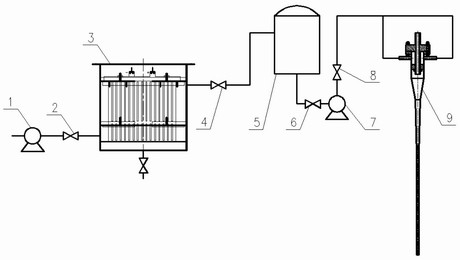

1.一种高压脉冲电场-旋流离心场联合润滑油破乳脱水装置,包括进油泵1(1)、输油阀

1(2)、高压脉冲电场破乳脱水装置(3)、输油阀2(4)、缓冲储油罐(5)、输油阀3(6)、进油泵2(7)、输油阀3(8)、旋流离心破乳脱水装置(9),其特征在于:进油泵1(1)通过输油管道与需要进行破乳脱水处理的润滑油相连,然后依次通过输油管道与输油阀1(2)、高压脉冲电场破乳脱水装置(3)、输油阀2(4)、缓冲储油罐(5)、输油阀3(6)、进油泵2(7)、输油阀3(8)和旋流离心破乳脱水装置(9)相连;

所述的高压脉冲电场破乳脱水装置(3),包括装置框架(3-1)、绝缘插槽(3-2)、铜电极(3-3)和排水阀(3-4),其中铜电极(3-3)通过绝缘插槽(3-2)布置于装置框架(3-1)上;

所述的铜电极(3-3),其由多块平行布置的铜电极板(3-3(a))组成,其中正、负极铜电极板间隔布置,并通过铜电极连接板(3-3(b))分别与高压脉冲电源的正负极相连,通过高压脉冲电源在间隔布置的正、负极铜电极板间形成的高压脉冲电场的电场强度范围为

300kV/m~550kV/m,高压脉冲电源的电场频率为10Hz~100Hz,高压脉冲电源的占空比为

0.25~1;

所述的铜电极板(3-3(a)),其板身开有均匀分布的方孔,布置方向与需要进行破乳脱水处理的润滑油的流动方向平行,润滑油在间隔布置的正、负极铜电极板间的流动速度为

0.05m/min~0.1m/min;

所述的旋流离心破乳脱水装置(9),包括溢流管(9-1)、进油管(9-2)、导流器(9-3)、旋流管(9-4)、锥管I(9-5)、锥管II(9-6)和出水管(9-7),其中导流器(9-3)通过螺纹连接的方式装于溢流管(9-1)上;

所述的导流器(9-3),其结构为带内、外螺纹的套筒状结构,其内螺纹用于和溢流管(9-

1)相接,其外螺纹用于使进油管(9-2)进入的润滑油产生旋流;

所述的导流器(9-3),其外螺纹为单线螺纹,且外螺纹螺距为外螺纹公称直径的1/4~

1/3;

所述的导流器(9-3),其长度为其外螺纹公称直径的1/2~3/5;

所述的锥管I(9-5),其锥度为1:3~1:2.65;

所述的锥管II(9-6),其锥度为1:20~1:25;

所述的出水管(9-7),其长度为锥管I(9-5)和锥管II(9-6)长度之和的1.5倍~2倍;

所述的进油管(9-2),其进油压力为0.3MPa(G)~0.6MPa(G)。

2.根据权利要求1所述的一种高压脉冲电场-旋流离心场联合润滑油破乳脱水装置,其特征在于:所述的需要进行破乳脱水处理的润滑油,其含水量为5%~30%(质量百分比)。

3.根据权利要求1所述的一种高压脉冲电场-旋流离心场联合润滑油破乳脱水装置,其特征在于:所述的需要进行破乳脱水处理的润滑油,其40℃下的运动粘度小于85mm2/s。
