1.一种复合光催化剂Ag/AgCl@Co3O4的制备方法，其特征在于，所述制备方法包括以下步骤：(1)将2-甲基咪唑溶液与钴盐溶液混合反应得到ZIF-67；

(2)在350～700℃的温度下煅烧所述ZIF-67，得到Co3O4纳米颗粒；

(3)将所述Co3O4纳米颗粒分散于有机溶剂中制得Co3O4悬浮液；

(4)向所述Co3O4悬浮液中加入银盐，搅拌，得到混合悬浮液；

(5)向所述混合悬浮液中加入氯化钴溶液，搅拌，然后辐照紫外可见光，由此制得所述复合光催化剂Ag/AgCl@Co3O4。

2.根据权利要求1所述的制备方法，其特征在于，在所述步骤(1)中，所述2-甲基咪唑溶液为浓度0.2～1.0mol/L的甲醇溶液；

所述钴盐选自硝酸钴、氯化钴或硫酸钴中的至少一种；以及所述钴盐溶液为浓度0.05～0.12mol/L的甲醇溶液。

3.根据权利要求1所述的制备方法，其特征在于，所述步骤(1)为：将体积比为0.8:1至

1.25:1的2-甲基咪唑溶液和钴盐溶液迅速混合，在27～33℃的温度的恒温条件下搅拌反应

2～12小时。

4.根据权利要求1所述的制备方法，其特征在于，所述步骤(2)在400℃的温度下进行所述煅烧；以及所述煅烧的时间为1～3小时。

5.根据权利要求1所述的制备方法，其特征在于，在所述步骤(3)中，所述有机溶剂选自甲醇、乙醇、乙二醇、丙醇、丙三醇或正丁醇中的至少一种；

所述Co3O4纳米颗粒重量与所述有机溶剂的体积比为1.5～5mg/mL。

6.根据权利要求1所述的制备方法，其特征在于，所述步骤(4)中，所述搅拌在黑暗条件下进行0.5～1小时；

所述银盐为硝酸银；以及

所述银盐的用量与所述混合悬浮液的体积之比为0.073～0.15mol/L。

7.根据权利要求1所述的制备方法，其特征在于，在所述步骤(5)中，所述氯化钴溶液为浓度0.1～0.15mol/L的甲醇溶液。

8.根据权利要求1所述的制备方法，其特征在于，所述步骤(5)为：将体积比为4:1至2:1的所述混合悬浮液和所述氯化钴溶液混合，搅拌30～60分钟，然后辐照紫外可见光8～20分钟。

9.根据权利要求1所述的制备方法，其特征在于，所述紫外可见光的波长为315～

450nm，以及强度为125～230mW/m2。

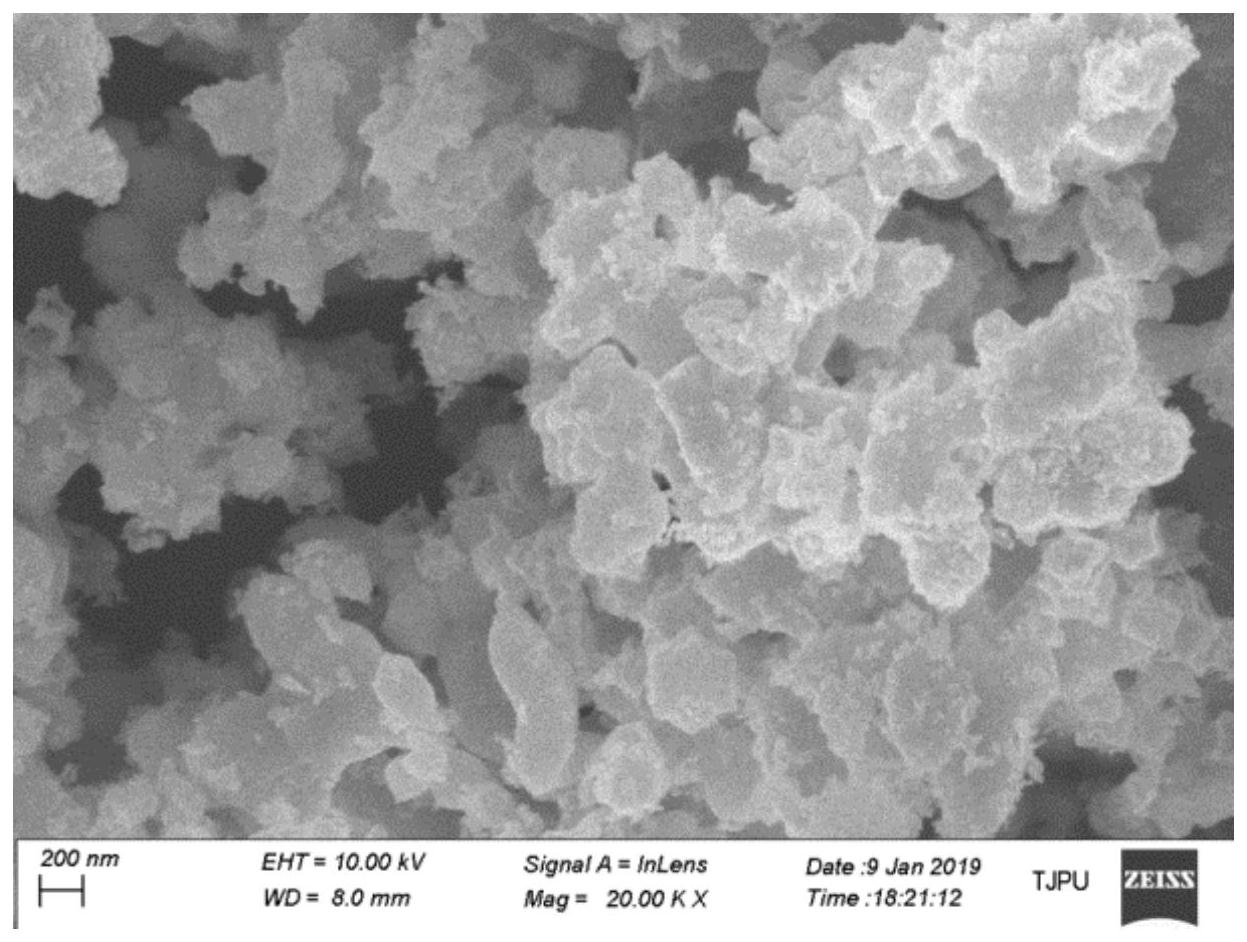

10.一种权利要求1至9任一项所述的制备方法制得的复合光催化剂Ag/AgCl@Co3O4。
