专利号: 2020102845173
申请人: 林慧丽
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

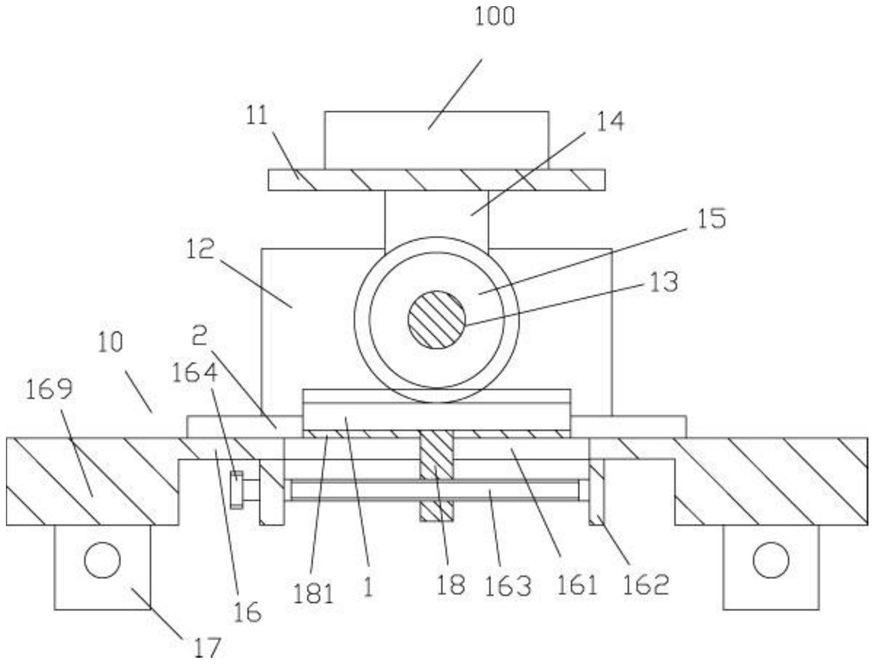

1.一种手动调节照明灯具架,包括安装底座(10)和LED主灯体(100),其特征在于:所述LED主灯体(100)固定在调节固定板(11)的顶面上,调节固定板(11)处于安装底座(10)的上方,安装底座(10)的上部的前端和后端均设有侧板体(12),传动主轴(13)的两端铰接在两个侧板体(12)上,调节固定板(11)的底面固定有两个连接板(14),连接板(14)固定在传动主轴(13)上,传动主轴(13)的中部固定有传动齿轮(15);

所述安装底座(10)的中部顶面设有移动齿条(1),传动齿轮(15)与移动齿条(1)相啮合。

2.根据权利要求1所述的一种手动调节照明灯具架,其特征在于:所述安装底座(10)包括主底板(16),主底板(16)的底面的左右两侧的前部和后部均固定有下连接板(17),主底板(16)的顶面的中部的前部和后部均固定有侧板体(12)。

3.根据权利要求2所述的一种手动调节照明灯具架,其特征在于:所述传动主轴(13)的两端通过轴承铰接在两个侧板体(12)上。

4.根据权利要求2所述的一种手动调节照明灯具架,其特征在于:所述主底板(16)的中部成型有横向通槽(161),调节板(18)的上部插套在横向通槽(161)中,调节板(18)的下部处于主底板(16)的下方,主底板(16)的底面的中部的左部和右部均固定有下支撑板(162),横向调节螺杆(163)的两端通过轴承铰接在两个下支撑板(162)上,调节板(18)的下部螺接在横向调节螺杆(163)中,调节板(18)的顶面固定有自润滑耐磨板(181),自润滑耐磨板(181)的底面紧贴主底板(16)的顶面,自润滑耐磨板(181)的顶面固定有移动齿条(1)。

5.根据权利要求2所述的一种手动调节照明灯具架,其特征在于:所述主底板(16)的中部顶面固定有两个限位条(2),移动齿条(1)处于两个限位条(2)之间。

6.根据权利要2所述的一种手动调节照明灯具架,其特征在于:所述主底板(16)的左部和右部的底面均成型有向下延伸的延伸部(169)。

7.根据权利要求6所述的一种手动调节照明灯具架,其特征在于:所述下连接板(17)固定在延伸部(169)的边部底面上。

8.根据权利要求4所述的一种手动调节照明灯具架,其特征在于:所述横向调节螺杆(163)的一端固定有转动部(164),转动部(164)处于对应的下支撑板(162)的外侧。
