1.一种全生物基阻燃剂，其特征在于，具有以下的结构通式：式中，A+为氨基质子化后的生物质含硫氨基酸，其中n＝1～12。

2.根据权利要求1所述的一种全生物基阻燃剂，其特征在于，所述生物质含硫氨基酸选自甲硫氨酸、胱氨酸、半胱氨酸和牛磺酸的一种或多种。

3.一种如权利要求1或2所述的全生物基阻燃剂的制备方法，其特征在于，包括以下步骤：(1)将植酸溶于蒸馏水中，调节pH，得到植酸水溶液；

(2)将生物质含硫氨基酸溶于蒸馏水中，得到生物质含硫氨基酸水溶液；

(3)将生物质含硫氨基酸水溶液加入到植酸水溶液中，于40～70℃反应4～7h；

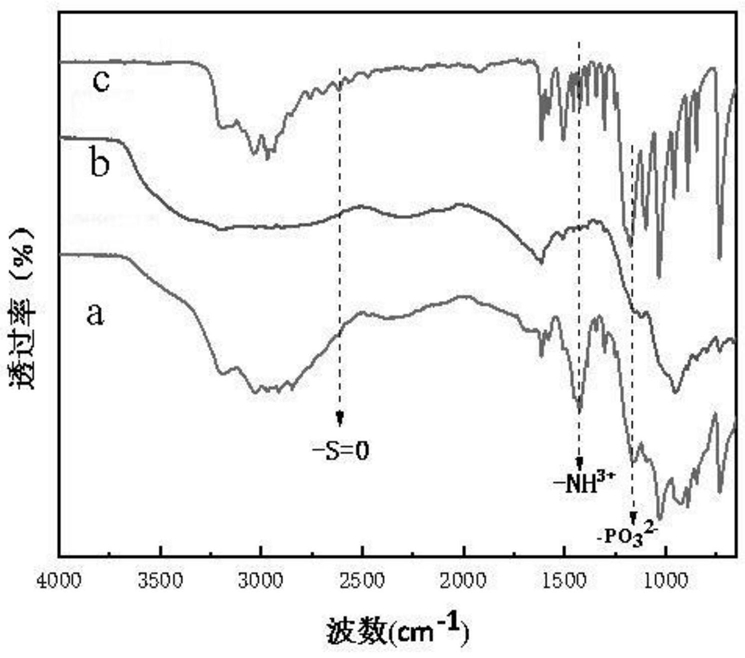

(4)反应结束后，将反应产物冷却，加入有机溶剂，通过重结晶析出、干燥，即得全生物基阻燃剂。

4.根据权利要求3所述的全生物基阻燃剂的制备方法，其特征在于，所述植酸与生物质含硫氨基酸的摩尔比为1:(0.5～12)。

5.根据权利要求3所述的全生物基阻燃剂的制备方法，其特征在于，步骤(1)中，所述蒸馏水与植酸的质量比为(3～10)：1。

6.根据权利要求3所述的全生物基阻燃剂的制备方法，其特征在于，步骤(1)中，所述植酸水溶液的pH为3～5。

7.根据权利要求3所述的全生物基阻燃剂的制备方法，其特征在于，步骤(2)中，所述蒸馏水与生物质含硫氨基酸的质量比为(4～6)：1。

8.根据权利要求3所述的全生物基阻燃剂的制备方法，其特征在于，步骤(4)中，所述有机溶剂为甲醇、乙醇或乙腈；所述有机溶剂的加入量为步骤(1)和(2)中蒸馏水总量的2～4倍。

9.一种包含如权利要求1或2所述的全生物基阻燃剂的阻燃PLA复合材料，其特征在于，所述阻燃PLA复合材料由以下质量百分含量的组分组成：0.5～5％全生物基阻燃剂和95～

99.5％的PLA。

10.一种如权利要求9所述的阻燃PLA复合材料的制备方法，其特征在于，按照上述配比，将全生物基阻燃剂和PLA熔融共混，于160～190℃加工8～10min，得到阻燃PLA复合材料。
