专利号: 2020102877545
申请人: 合肥海通静电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

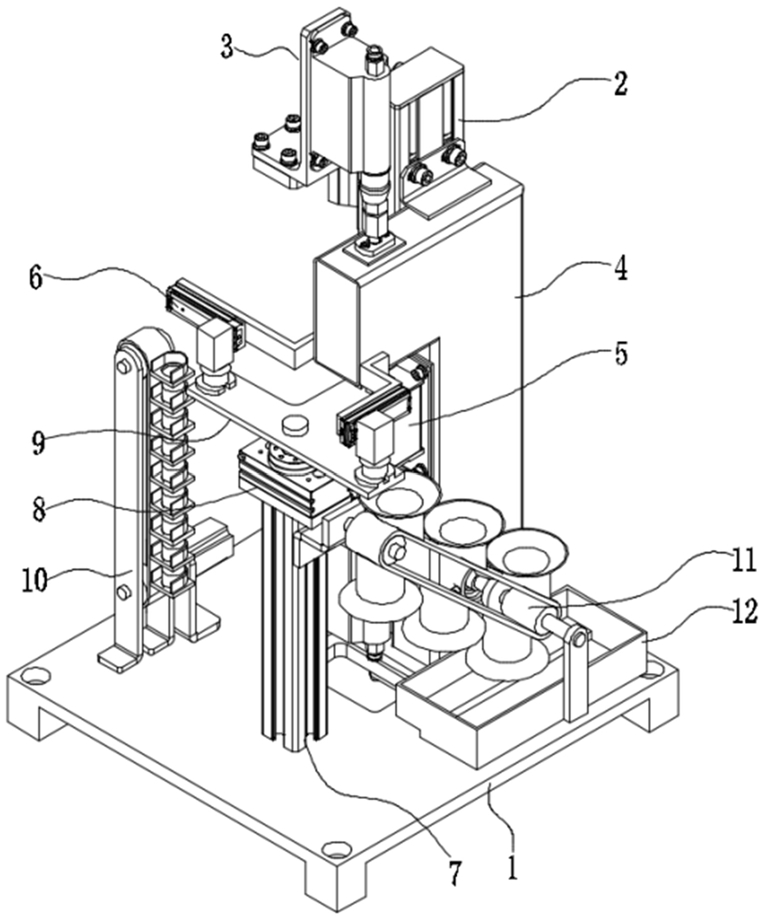

1.一种台式送风静电消除机的使用方法,包括基体(1)与第一箱体(4),其特征在于:所述基体(1)的上端面固定连接有第一立柱(2),且所述第一立柱(2)的背面固定连接有除静电装置(3),所述第一箱体(4)的一侧壁上固定连接有第二箱体(5),所述第一箱体(4)左侧的前后两端均固定连接有抓取装置(6),所述第一箱体(4)左侧的基体(1)上端面上固定连接有第二立柱(7),且第二立柱(7)的顶端固定连接有旋转气缸(8),所述旋转气缸(8)的活塞端安装有工件板(9),所述第二立柱(7)的一侧基体(1)上端面上固定连接有放料装置(10),所述第二立柱(7)的另一侧基体(1)上端面上固定连接有收料装置(11),并且所述收料装置(11)与所述放料装置(10)的位置相互对应,所述收料装置(11)下方的基体(1)上端面放置有收料盒(12);所述除静电装置(3)包括有第一安装板(301)、静电仪(302)、扣罩(303)、出风口(304)和往复气缸(305),所述第一安装板(301)的正面固定连接有静电仪(302),且所述静电仪(302)的底面固定连接有扣罩(303),所述扣罩(303)设置在第一箱体(4)的内部,所述扣罩(303)上呈圆周阵列开设有十二个出风口(304),所述第一安装板(301)的底端固定连接有往复气缸(305),且所述往复气缸(305)与第一立柱(2)固定连接;

所述抓取装置(6)包括有第二安装板(601)、直线模组(602)和夹具(603),所述第二安装板(601)的安装有直线模组(602),所述直线模组(602)中的滑块上固定连接有夹具(603);所述放料装置(10)包括有电机安装板(101)、第一电机(102)、第三安装板(103)、第一转轴(104)、第一同步轮(105)、第一同步带(106)、放料槽(107)和凹槽(108),所述电机安装板(101)上安装有第一电机(102),所述电机安装板(101)的左侧并排安装有两组第三安装板(103),所述第三安装板(103)的上转动连接有两组第一转轴(104),两组所述第一转轴(104)上均固定连接有第一同步轮(105),两组所述第一同步轮(105)上共同配合连接有第一同步带(106),所述第一同步带(106)的外表面线性等距设置有放料槽(107),且放料槽(107)上设置有凹槽(108),所述第一电机(102)的输出轴通过联轴器与位于下方的第一转轴(104)固定连接,所述电机安装板(101)和第三安装板(103)的底端均与基体(1)的上端面固定连接;所述收料装置(11)包括有第四安装板(111)、第五安装板(112)、第二转轴(113)、第二同步轮(114)、第二同步带(115)、收料斗(116)、第一锥齿轮(117)、第六安装板(118)、第二电机(119)和第二锥齿轮(1110),所述第四安装板(111)的一侧设置有第五安装板(112),且所述第四安装板(111)和第五安装板(112)上均转动连接有第二转轴(113),两组所述第二转轴(113)上均固定连接有第二同步轮(114),且两组所述第二同步轮(114)上共同配合安装有第二同步带(115),所述第二同步带(115)的表面线性等距设置有收料斗(116),且收料斗(116)的数量至少为六组,位于下方的第二转轴(113)上固定连接有第一锥齿轮(117),所述第一锥齿轮(117)的上方设置有第六安装板(118),所述第六安装板(118)的底端安装有第二电机(119),且所述第二电机(119)的输出轴末端固定连接有与第一锥齿轮(117)相互配合的第二锥齿轮(1110),所述第四安装板(111)与第二立柱(7)固定连接,所述第六安装板(118)与第一箱体(4)固定连接,所述第五安装板(112)与基体(1)固定连接;

该静电消除机的使用方法具体包括以下步骤:

步骤一:首先由放料装置(10)将工件有序待位,将待清除静电的工件放置于放料槽(107)内的凹槽(108)上,第一电机(102)转动能够驱动电机安装板(101)转动使得第一同步轮(105)转动,第一同步轮(105)转动驱动第一同步带(106)运行,此时放料槽(107)与放料槽(107)同步运行上升,当放料槽(107)内的工件运行到最高点时,第一电机(102)停止转动,同时位于左侧的夹具(603)在直线模组(602)的控制下运动到放料槽(107)的顶端,其次通过夹具(603)将工件夹紧后移动到位于左侧的收料盒(12)上;

步骤二:当工件由除静电装置(3)摆放到位后,其次由抓取装置(6)对齐进行下一步工作,旋转气缸(8)带动工件板(9)旋转90°,使得位于左侧的工件旋转到与除静电装置(3)相互对应的位置,此时位于上方的往复气缸(305)活塞杆回缩,使得固定往复气缸(305)的上的第一安装板(301)、静电仪(302)和扣罩(303)下降,使得扣罩(303)完全罩住工件,同时位于下方的往复气缸(305)活塞杆伸出使得扣罩(303)向上运动,使得静电仪(302)的放电端通过第一通孔(13)延伸至第一箱体(4)的内部,然后轴流风机(14)启动通过第一箱体(4)向上吹风,吹出的气流通过出风口(304)接触到工件,静电仪(302)产生大量正负电荷,轴流风机(14)将这些正负电荷吹出形成一股正负电荷的气流,将工件表面所带的电荷中和掉同时一并将工件表面的灰尘清除;

步骤三:工件上的静电去除完成时需要将工件统一收回,此时旋转气缸(8)带动工件板(9)继续旋转(90)使得工件移动到收料斗(116)的上方,此时位于右侧抓取装置(6)运行,直线模组(602)驱动夹具(603)移动将工件夹紧后移动到收料斗(116)上方后夹具口松开,届时工件落入收料斗(116)内,然后第二电机(119)转动带动第二锥齿轮(1110)转动,第二锥齿轮(1110)转动与第一锥齿轮(117)啮合使得第二转轴(113)转动,继而使得第二转轴(113)上固定的第二同步轮(114)转动,第二同步轮(114)转动带动第二同步带(115)运行转动,当收料斗(116)运动到第二同步带(115)的最低端时收料斗(116)内的工件会自动倒出掉落到收料盒(12)中收集起来。

2.根据权利要求1所述的一种台式送风静电消除机的使用方法,其特征在于:所述除静电装置(3)设置有两组且呈对称分布,并且只有位于上方的所述除静电装置(3)上安装有所述扣罩(303),位于下方的所述静电仪(302)的放电端延伸至第二箱体(5)的内部,位于下方的所述静电仪(302)的放电端延伸至第一箱体(4)的内部。

3.根据权利要求2所述的一种台式送风静电消除机的使用方法,其特征在于:所述第一箱体(4)的一侧开设有第二通孔(15),并且位于上方的所述扣罩(303)穿过第二通孔(15)。

4.根据权利要求1所述的一种台式送风静电消除机的使用方法,其特征在于:所述工件板(9)“T”字形,所述工件板(9)上设置有第一通孔(13),且所述第一通孔(13)呈均匀角度设置有三组,所述收料盒(12)内部开设有第一通孔(13)。

5.根据权利要求1所述的一种台式送风静电消除机的使用方法,其特征在于:所述基体(1)的底端安装有轴流风机(14),且所述轴流风机(14)位于第一箱体(4)的正下端。
