专利号: 202010289079X
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于,包括以下步骤:

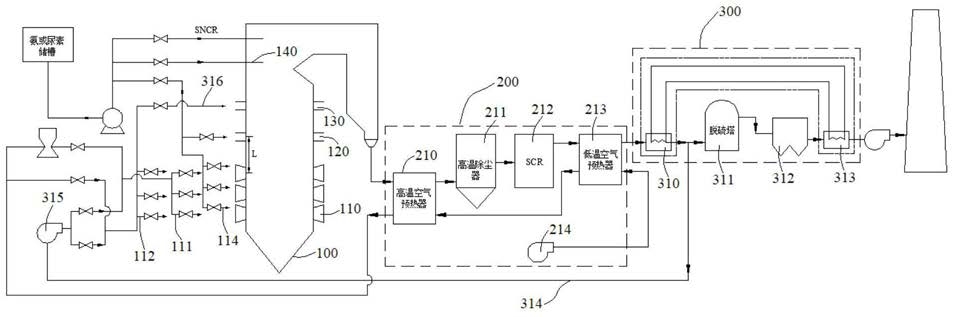

(1)三级喷氨脱硝:利用喷氨燃烧器(110)向炉内燃烧器主燃区分别喷射燃料和氨基还原剂并形成温度为850~1400℃的环形高温低氧还原区(116),所述氨基还原剂和炉内烟气于该环形高温低氧还原区(116)发生还原反应实现一级脱硝;二级喷氨装置(120)和三级喷氨装置(140)分别向环形高温低氧还原区(116)上部的主燃区和燃尽区喷射氨基还原剂对烟气进行二级脱硝和三级脱硝;

(2)除尘脱硫脱硝:炉内三级脱硝后的烟气进入除尘脱硝单元(200)进行SCR脱硝,SCR脱硝后的烟气进入脱硫单元(300)进行降温脱硫处理,当所述烟气温度降至70~90℃后,再送入炉内进行循环脱硝处理。

2.根据权利要求1所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:所述喷氨燃烧器(110)沿锅炉周向对称布置,并根据炉内负荷变化控制所述喷氨燃烧器(110)的喷射方向和射程以适应所述环形高温低氧还原区(116),实现燃烧器主燃区内的一级脱硝。

3.根据权利要求2所述的一种超临界二氧化碳燃煤锅炉脱硝脱硫除尘一体化系统,其特征在于:所述喷氨燃烧器(110)包括由内向外同轴设置的一次风粉管道(111)、直流二次风管(112)和旋流二次风管(113),沿所述旋流二次风管(113)的外周向环形设置带有旋流喷口(115)的喷氨管(114),所述喷氨管(114)用于向炉内喷射氨基还原剂。

4.根据权利要求2所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:所述二级喷氨装置(120)设置于所述喷氨燃烧器(110)上部且温度为850~1400℃的主燃区内。

5.根据权利要求4所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:在温度反应窗口为850~1100℃的燃尽区内设置三级喷氨装置(140)对烟气进行SNCR喷淋脱硝。

6.根据权利要求1~5任一项所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:所述除尘脱硝单元(200)对炉内三级脱硝后且温度为350~400℃的烟气进行高温除尘处理,除尘后的烟气再进行SCR深度脱硝。

7.根据权利要求6所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:所述除尘脱硝单元(200)对炉内三级脱硝后的烟气进行两级空气预热降温,两级空气预热过程包括高温除尘前的高温空气预热以及SCR深度脱硝后的低温空气预热。

8.根据权利要求7所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:

SCR深度脱硝后的烟气经低温空气预热降温后进入所述脱硫单元(300)中的热回收器(310)内进一步降温处理,降温处理后的烟气进入湿法脱硫塔(311)内进行脱硫处理。

9.根据权利要求8所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:所述烟气经脱硫处理后进入湿式电除尘器(312)进行除尘处理,所述热回收器(310)吸收的热量用于加热该除尘处理后的烟气,当除尘后的烟气于再加热器(313)中升温至不低于80℃时排入烟囱。

10.根据权利要求7所述的一种超临界二氧化碳燃煤锅炉深度脱硝工艺,其特征在于:

利用送风装置(214)将外界空气送入所述除尘脱硝单元(200)进行两级空气预热后与再循环烟气混合通入炉内以用于燃烧。
