专利号: 2020102898359
申请人: 广东中苗景观有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

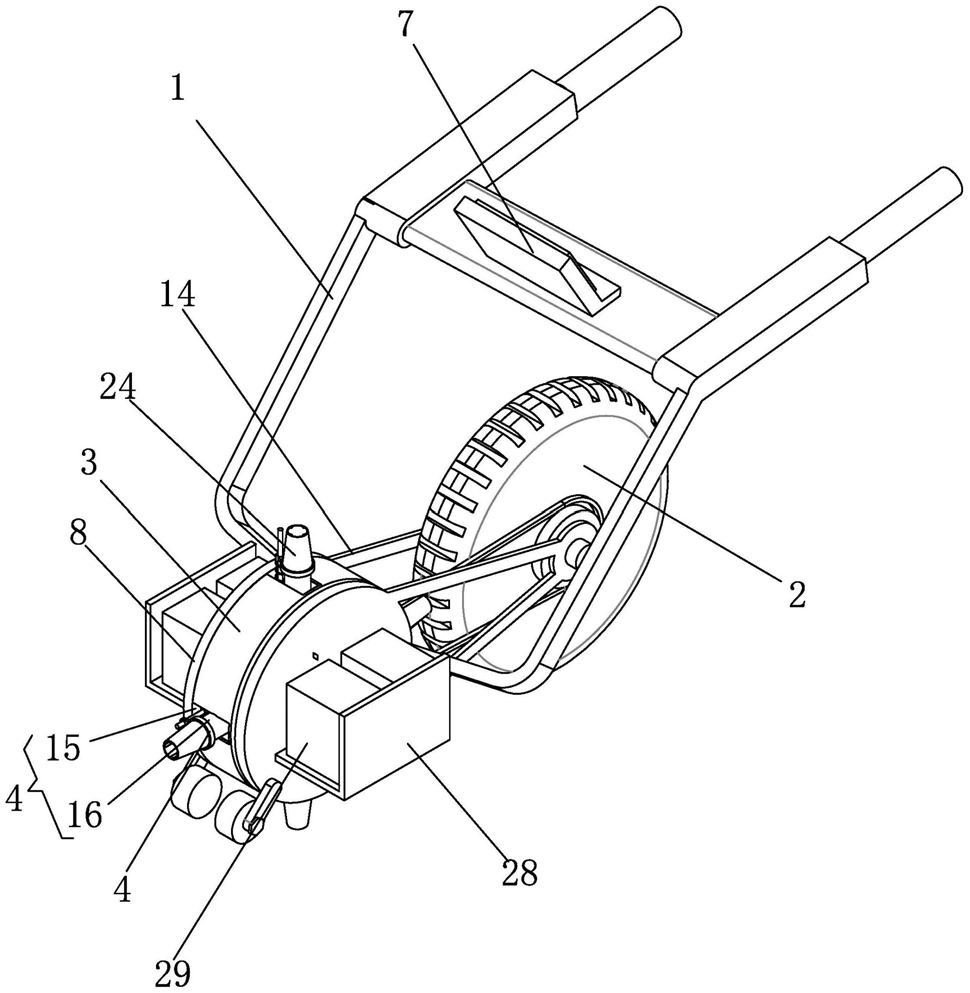

1.一种有机肥养分简易检测技术装置,包括有车架(1)、设置在车架(1)上的移动轮(2),其特征在于:在所述车架(1)上设置有检测轮(3),所述检测轮(3)圆周外壁均布有多个达到检测轮(3)下方时进行土壤提取的提取机构(4),所述提取机构(4)内设置有指标检测装置(5),在所述检测轮(3)内设置有当提取机构(4)转动到检测轮(3)上方时能将土壤排出的排出机构(6),所述车架(1)上设置有能反馈指标检测装置(5)所检测的指标参数的显示仪器(7),所述检测轮(3)包括有设置在车架(1)上的两个左右对称的侧固定圆板(8),在两个侧固定圆板(8)之间设置有和侧固定圆板(8)同轴线的中轴(9),所述中轴(9)外套有中转圆板(10),所述中转圆板(10)一端边缘圆周均布有环形挡板(11),所述检测轮(3)的端面固定设置有和检测轮(3)轴线相同的被动皮带轮(12),所述移动轮(2)的端面固定设置有和移动轮(2)轴线相同的主动皮带轮(13),所述被动皮带轮(12)和主动皮带轮(13)之间套设连接有传动皮带(14),所述提取机构(4)包括有圆周均布设置在环形挡板(11)上的多个开口(15),所述开口(15)上固定设置有方向朝向检测轮(3)轴线的土壤容纳筒(16),所述排出机构(6)包括有设置在土壤容纳筒(16)内活动设置的 推板(17),所述推板(17)后端固定连接有推杆(18),所述推杆(18)靠近检测轮(3)的轴线端部固定设置有驱动轮座(19),所述驱动轮座(19)上安装有驱动轮(20),所述土壤容纳筒(16)外壁设置有杆座(21),所述驱动轮座(19)上固定设置有穿过杆座(21)的复位杆(22),所述复位杆(22)外套有能使驱动轮座(19)朝检测轮(3)轴线方向下压的弹簧(23),所述中轴(9)上固定设置有能使到达检测轮(3)上方的驱动轮(20)上升的凸轮(25)。

2.根据权利要求1所述的一种有机肥养分简易检测技术装置,其特征在于所述土壤容纳筒(16)开口边缘设置有锥型部(24)。

3.根据权利要求2所述的一种有机肥养分简易检测技术装置,其特征在于所述凸轮(25)能驱动驱动轮(20)上升的最大距离为推板(17)刚好到达土壤容纳筒(16)开口的边缘。

4.根据权利要求3所述的一种有机肥养分简易检测技术装置,其特征在于所述指标检测装置(5)包括有固定设置在土壤容纳筒(16)内壁的pH值检测仪(26)。

5.根据权利要求4所述的一种有机肥养分简易检测技术装置,其特征在于所述显示仪器(7)内设置有能通过多个pH值检测仪(26)计算出平均值的计算模块(27)。

6.根据权利要求5所述的一种有机肥养分简易检测技术装置,其特征在于所述检测轮(3)上方的车架(1)上固定设置有加重架(28),所述加重架(28)上安装有加重金属块(29)。
