专利号: 2020102923685
申请人: 浙江旺潮科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

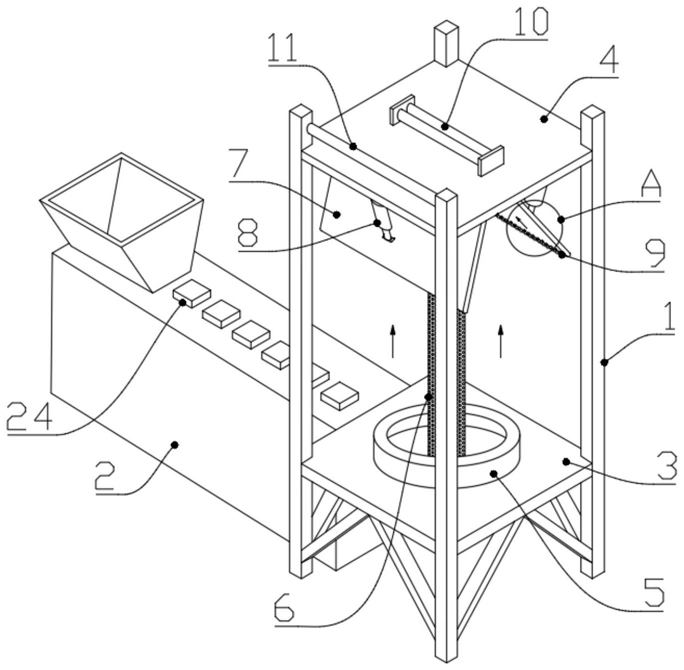

1.一种薄膜吹塑机,包括支架(1),其特征在于,所述支架(1)的一侧安装设有单螺杆挤出机(2),所述单螺杆挤出机(2)上设有电磁感应加热机构,所述支架(1)上固定连接有第一机台(3)和第二机台(4),所述第一机台(3)设置在第二机台(4)的下方,所述第一机台(3)的上端侧壁上贯穿并固定连接有口模(5),所述口模(5)上设有双风口风环,所述口模(5)与第二机台(4)之间设有均风机构(6),所述均风机构(6)包括均风外筒(61)、均风内筒(62)、引风机(63)、均风腔(64)和多个出风微孔(65),所述第二机台(4)的下端侧壁上分别转动连接有两个相互对称的夹板(7)和两个电缸(8),两个所述电缸(8)输出轴的末端分别与两个夹板(7)的侧壁转动连接,两个所述夹板(7)相对的侧壁上均等间距固定连接有多个调节喷头(9),所述均风外筒(61)的下端侧壁延伸至口模(5)内并与其内壁固定连接,所述均风外筒(61)设置为上端侧壁上设有开口且下端侧壁封闭的圆筒形,所述均风内筒(62)设置在均风外筒(61)内,所述均风内筒(62)设置为上下两端侧壁均贯穿连通的圆筒形,所述均风内筒(62)的上端侧壁与均风外筒(61)的上端开口处的内壁上固定连接,所述均风腔(64)设置在均风内筒(62)与均风外筒(61)之间,多个所述出风微孔(65)均匀设置在均风外筒(61)的侧壁上,多个所述出风微孔(65)均与均风腔(64)相连通,所述引风机(63)固定连接在均风内筒(62)轴心处的内壁上,所述引风机(63)的输入端朝上设置,所述引风机(63)的输出端朝下设置并与均风腔(64)相连通。

2.根据权利要求1所述的薄膜吹塑机,其特征在于,所述单螺杆挤出机(2)的上端设有进料口,所述电磁感应加热机构包括设置在单螺杆挤出机(2)内并与进料口相连通的料筒(21),所述料筒(21)的侧壁上等间距套接有多个电磁感应圈(22),多个所述电磁感应圈(22)之间均设有测温装置(23),所述测温装置(23)与料筒(21)的侧壁固定连接,所述测温装置(23)为温度传感器,所述单螺杆挤出机(2)的上端侧壁上等间距固定连接有多个电磁控制器(24),多个所述电磁控制器(24)均通过导线与电磁感应圈(22)电连接,所述测温装置(23)与电磁控制器(24)电连接。

3.根据权利要求1所述的薄膜吹塑机,其特征在于,两个所述夹板(7)之间共同构成人字形。

4.根据权利要求1所述的薄膜吹塑机,其特征在于,多个所述调节喷头(9)的输出端均与夹板(7)的侧壁平行设置。

5.根据权利要求1所述的薄膜吹塑机,其特征在于,多个所述调节喷头(9)的输入端均与冷风机的输出端固定连接并相连通。

6.根据权利要求1所述的薄膜吹塑机,其特征在于,所述第二机台(4)的上端侧壁上开设有出料口,所述第二机台(4)上靠近出料口处的侧壁上转动连接有两个相互对称的压膜辊(10),两个所述压膜辊(10)之间设有用于薄膜挤出的间隙。

7.根据权利要求6所述的薄膜吹塑机,其特征在于,所述第二机台(4)的上方设有与压膜辊(10)相互平行的导膜辊(11),所述导膜辊(11)的两端均与支架(1)的侧壁转动连接。

8.根据权利要求1所述的薄膜吹塑机,其特征在于,所述支架(1)周向的侧壁上设有多个透明软帘(12),多个所述透明软帘(12)的上端均与第二机台(4)周向的侧壁固定连接。
