专利号: 2020102946511
申请人: 合肥速纳工程设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

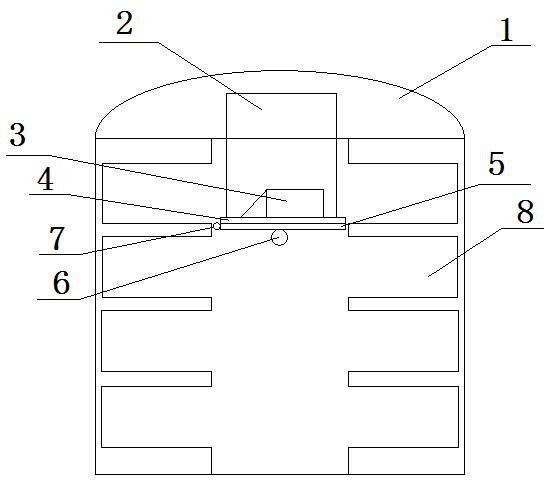

1.一种地下车库,包括圆柱形车库主体(1),其特征在于:圆柱形车库主体(1)顶部固定有升降机构(2),所述升降机构(2)包括旋转平台(5),旋转平台(5)底面中心固定有旋转马达(6),旋转平台(5)侧面固定有水平传输马达(7),旋转平台(5)顶面压接有汽车平台(4),汽车平台(4)上底面放置有汽车(3),圆柱形车库主体(1)设有若干停车库(8),所述汽车平台(4)底面固定有滑轨(41),所述旋转平台(5)包括圆柱支撑装置(51)、两个第一圆球(55)、两个锁定装置(54)、和两个圆台旋转件(56),圆柱支撑装置(51)套接有旋转装置(52),圆柱支撑装置(51)和旋转装置(52)之间设置有间隙(53),旋转装置(52)底部固定有旋转轴(57),旋转平台(5)驱动旋转轴(57)旋转,旋转装置(52)固定有若干滚轮(58),滚轮(58)与滑轨(41)压接,水平传输马达(7)驱动滚轮(58),所述旋转装置(52)包括圆柱旋转台(521),圆柱旋转台(521)底面固定有圆台旋转台(522),圆台旋转台(522)侧面与圆台旋转件(56)接触,所述圆柱支撑装置(51)内部设有圆柱内槽(511),圆柱内槽(511)底面设有圆台内槽(512),圆柱内槽(511)两侧面对称设有两个半球形凹槽(513),两个半球形凹槽(513)分别与两个第一圆球(55)接触,圆柱内槽(511)两侧面对称设有两个圆柱形凹槽(514),圆柱形凹槽(514)固定有锁定装置(54), 圆台内槽(512)侧面对称设有半圆台凹槽(516),半圆台凹槽(516)与圆台旋转件(56)接触,圆柱支撑装置(51)底部设有圆柱形轴孔(515),旋转轴(57)套接于圆柱形轴孔(515),所述圆台旋转件(56)包括圆台旋转件本体(561),圆台旋转件本体(561)侧面与半圆台凹槽(516)接触,圆台旋转件本体(561)两端设有圆柱形内槽(567), 圆柱形内槽(567)底面固定有弹力装置(566),圆柱形内槽(567)固定有球套(564),球套(564)套接有第二圆球(563),第二圆球(563)一侧与第三圆球(562)接触,第二圆球(563)另一侧与半球卡件(565)压接,半球卡件(565)底面与弹力装置(566)接触。

2.根据权利要求1所述的地下车库,其特征在于:所述圆柱旋转台(521)侧面设有横截面为半圆形的第一圆环(525),第一圆环(525)与第一圆球(55)接触。

3.根据权利要求1所述的地下车库,其特征在于:所述锁定装置(54)包括弹簧(543),弹簧(543)一端与圆柱形液压壳(541)内侧底面连接,弹簧(543)另一端与液压杆(542)连接,圆柱形液压壳(541)一端与圆柱形凹槽连接, 圆柱形液压壳(541)另一端套接有液压杆(542),圆柱形液压壳(541)固定有密封圈(544),密封圈(544)与液压杆(542)压接,圆柱形液压壳(541)侧面设有液压油油口(545)。

4.根据权利要求3所述的地下车库,其特征在于:所述圆柱旋转台(521)侧面设有横截面为矩形的第二圆环(523),第二圆环(523)底面固定有橡胶垫(524),橡胶垫(524)与液压杆(542)接触。
