专利号: 2020102953318
申请人: 宁波财经学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种黑臭河道水体治理系统,其特征在于,包括:(1)靠近黑臭河道的第一侧岸体依次设置的第一隔断墙和第二隔断墙,所述第一隔断墙与第一侧岸体的距离为0.5~2m,所述第二隔断墙与第一隔断墙的距离为0.5~2m,在所述第一隔断墙与第一侧岸体之间形成狭长的两端封闭的沟渠,在所述第一隔断墙与第二隔断墙之间形成狭长的两端封闭的沟渠;所述第二隔断墙的高度小于所述第一隔断墙的高度,所述第一隔断墙的顶部与第一侧岸体的顶部齐平,在所述第一隔断墙的顶部与第一侧岸体的顶部之间设有第一筛网,所述第一筛网的长度为所述第一隔断墙的长度的1/2~3/

4,所述第一筛网内放置有生石灰;

(2)靠近黑臭河道的第二侧岸体依次设置的第三隔断墙与第四隔断墙,所述第三隔断墙与第二侧岸体的距离为0.5~2m,第四隔断墙与第三隔断墙的距离为0.5~2m,在第三隔断墙与第二侧岸体之间形成狭长的两端封闭的沟渠,在所述第三隔断墙与第四隔断墙之间形成狭长的两端封闭的沟渠;所述第四隔断墙的高度小于所述第三隔断墙的高度,所述第三隔断墙的顶部与第二侧岸体的顶部齐平,在所述第三隔断墙的顶部与第二侧岸体的顶部之间设有第二筛网,所述第二筛网的长度为所述第三隔断墙的长度的1/2~3/4,所述第二筛网内放置有生石灰;

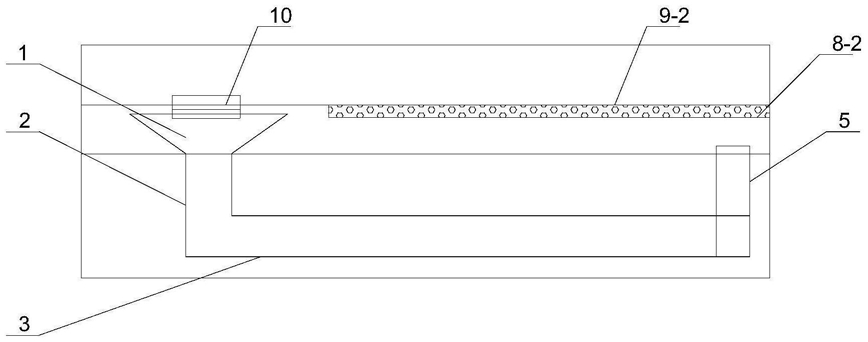

(3)设置在黑臭河道中心的水体中的污水净化装置,也位于所述第二隔断墙与第四隔断墙之间,所述污水净化装置包括:漏斗状进水口、竖直的连接管和净化单元,所述净化单元包括:依次连接的水平的第一厌氧反应管、竖直的第一倒U形反应管、水平的第二厌氧反应管、竖直的第二倒U形反应管和水平的好氧反应管;其中,所述进水口的底端与所述连接管的一端相连接,所述连接管的另一端与所述第一厌氧反应管相连接;所述第一厌氧反应管内设置有厌氧填料,所述第一倒U形反应管内设置有混合填料,所述混合填料为铁屑、活性炭和水锰矿石颗粒的混合填料,所述第二厌氧反应管内设置有厌氧填料,所述第二倒U形反应管内设置有过氧化钙填料,所述好氧反应管内设置有好氧填料;所述第一厌氧反应管和第二厌氧反应管的长度之和为所述好氧反应管的长度的两倍;所述第一倒U形反应管的高度为所述第一倒U形反应管的直径的3~4倍,所述第二倒U形反应管的高度为所述第二倒U形反应管的直径的3~4倍;

(4)过滤式传送带,所述过滤式传送带架设在所述进水口与第一隔断墙之间,所述过滤式传送带架设在所述第一隔断墙的位置远离所述第一筛网;或/和,所述过滤式传送带架设在所述进水口与第三隔断墙之间,所述过滤式传送带架设在所述第三隔断墙的位置远离所述第二筛网;

其中,所述第一隔断墙和第三隔断墙,均为可渗透隔断墙。

2.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述第一倒U形反应管包括:位于两侧的第一竖直管和第二竖直管、以及用于连接所述第一竖直管和第二竖直管的第一弧形连接管,其中,所述第一竖直管与所述第一厌氧反应管连接,所述第二竖直管与所述第二厌氧反应管连接,在所述第一竖直管内填充有铁屑和活性炭的混合材料,在所述第二竖直管内填充有铁屑和水锰矿石颗粒。

3.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述第二倒U形反应管包括:位于两侧的第三竖直管和第四竖直管、以及用于连接所述第三竖直管和第四竖直管的第二弧形连接管,其中,所述第三竖直管与第二厌氧反应管连接,所述第四竖直管与好氧反应管连接。

4.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述第一倒U形反应管、第二倒U形反应管的直径与所述第一厌氧反应管、第二厌氧反应管、好氧反应管的直径相等。

5.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述第一倒U形反应管的顶部和所述第二倒U形反应管的顶部各设置有观察盖。

6.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述第一倒U形反应管内设置有第一筛板,所述第一筛板位于两侧的竖直管的下部。

7.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述第二倒U形反应管内设置有第二筛板,所述第二筛板位于两侧的竖直管的下部。

8.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述厌氧填料为绳状填料。

9.如权利要求1所述的黑臭河道水体治理系统,其特征在于,所述好氧填料为绳状填料。
