专利号: 2020102957291
申请人: 杭州悟伦机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

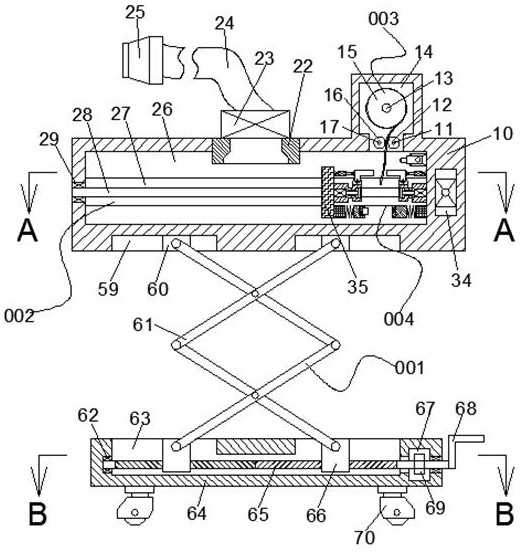

1.一种木工车床木屑收集打包机,包括下侧端面设有万向轮的移动底座,其特征在于:

所述移动底座的上方设有收集机体,所述收集机体的下端面与所述移动底座的上侧端面之间设有能够调节所述收集机体上下位置的升降装置,所述收集机体的下侧端面内设有能够收集车床木屑的收集腔,所述收集腔的前后壁内前后对应设有滑动槽,前后对应的所述滑动槽内滑动安装能够在所述收集腔内左右移动的滑板,前后对应的所述收集腔的左侧设有驱动腔,所述驱动腔内设有能够驱动所述滑板左右移动的驱动装置,所述收集腔上侧端面内靠左侧位置设有塑料袋腔,所述塑料袋腔内设有能够将用来收集木屑的塑料袋不断自动送入所述收集腔内的自动供袋装置,所述滑板的左侧端面与所述收集腔的左侧壁上设有能够能够将塑料袋撑开装木屑再进行封口的支撑封口装置,所述收集腔的顶壁与所述收集机体的上侧端面之间连通设有进料口,所述进料口的上端固设有能够将车床上的木屑吸入收集腔内的吸风机,所述吸风机的上端通过送料管安装有收集枪口。

2.根据权利要求1所述的一种木工车床木屑收集打包机,其特征在于:所述驱动装置包括固设于所述驱动腔左右壁之间的驱动电机,所述驱动电机的前后端前后对应安装有一号转动轴,所述一号转动轴远离所述驱动电机的一端固定安装有一号锥齿轮,所述一号锥齿轮的右侧啮合二号锥齿轮,所述二号锥齿轮固定安装在螺纹杆靠左侧的杆身上,所述螺纹杆通过一号轴承转动安装唉所述滑动槽的左右壁内,所述螺纹杆上螺纹连接有所述滑板。

3.根据权利要求1所述的一种木工车床木屑收集打包机,其特征在于:所述自动供袋装置包括转动安装在所述塑料袋腔前后壁之间且杆身上安装有塑料袋的装袋杆,所述塑料袋腔与所述收集腔的连通处左右对应设有转动安装左转动轴和右转动轴,左转动轴和右转动轴的轴身上固定安装有能够将所述塑料袋向下输送的左滚轮和右滚轮,所述塑料袋腔的后侧设有转动腔,所述转动腔的后侧壁上固设有与所述左转动轴连接的转动电机,位于所述转动腔内的所述左转动轴的轴身上固定安装有左啮齿轮,位于所述转动腔内的所述右转动轴的轴身上固定安装有与所述左啮齿轮啮合的有啮齿轮。

4.根据权利要求1所述的一种木工车床木屑收集打包机,其特征在于:所述支撑封口装置包括固设于所述滑板左侧端面和所述收集腔右侧端面左右对应的塑料袋撑开座,左右对应的所述塑料袋撑开座上与所述塑料袋的配合端面内设有伸缩腔,所述伸缩腔远离所述塑料袋的侧壁内固设有一号气缸,所述一号气缸靠近所述塑料袋的一端安装有一号推杆,所述一号推杆靠近所述塑料袋的一端固设有能够在所述伸缩腔内左右滑动的密封橡胶块。

5.根据权利要求1所述的一种木工车床木屑收集打包机,其特征在于:所述支撑封口装置还包括通过一号铰接块左右对应转动安装在所述滑板左侧端面和所述收集腔右侧端面上的二号气缸,所述二号气缸靠近所述塑料袋的一端安装有二号推杆,所述二号推杆靠近所述塑料袋的一端通过二号铰接块转动安装有能够将撑开后的所述塑料袋夹紧在所述塑料袋撑开座上的夹紧块,所述夹紧块通过三号铰接块转动安装在所述塑料袋撑开座的上侧端面上。

6.根据权利要求1所述的一种木工车床木屑收集打包机,其特征在于:所述支撑封口装置还包括固设于所述于所述滑板左侧端面和所述收集腔右侧端面靠下位置左右对应的封口底板,所述封口底板靠近所述塑料袋的一端通过一号弹簧安装有封口机体,滑板上的所述封口机体的左侧端面内设有电阻腔,所述所述电阻腔内安装有能够对塑料袋进行加热封口并且右端伸出所述电阻腔的电阻封口条,所述电阻封口条的左端与所述电阻腔的左侧壁之间设有二号弹簧,位于所述收集腔右侧壁上的所述封口机体的右侧端面设于与所述电阻封口条配合封口的封口低垫。

7.根据权利要求1所述的一种木工车床木屑收集打包机,其特征在于:所述支撑封口装置还包括固设于所述收集腔右侧壁位于所封口底垫上方的三号气缸,所述切三号气缸的前端安装有三号推杆,所述三号推杆的前端上固定安装有能够前后移动将塑料袋进行分段切割的激光切刀。

8.根据权利要求1所述的一种木工车床木屑收集打包机,其特征在于:所述升降装置包括所述收集机体下侧端面内前后位置左右对应设有的上滑槽,左右对应的所述上滑槽内滑动安装有上滑块,所述移动底座的上侧端面内前后位置分别设有下滑腔,所述下滑腔的左右壁之间通过二号轴承转动安装有双向螺纹杆,所述双向螺纹杆的杆身上左右对应螺纹连接有相反方向运动的下滑块,左右对应的所述下滑块与左右对应的所述上滑块之间通过铰接升降杆连接,前后对应的所述下滑腔的右侧连通设有齿带腔,延伸至所述齿带腔内前后对应的所述双向螺纹杆的杆身上固定安装有齿带轮,前后对应的所述齿带轮之间通啮齿带连接,位于前侧的所述双向螺纹杆延伸至所述移动底座右侧端面外的一端固设有摇动手。
