专利号: 2020102959600
申请人: 杭州悟伦机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

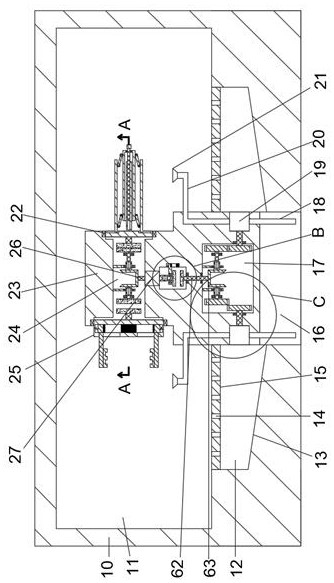

1.一种适用于不同工件夹持固定的双主轴车床装置,包括车床主体,其特征在于:所述车床主体内设有车削腔,所述车削腔前后端壁中间固定安装有立柱,所述立柱内设有左右两端与所述车削腔连通的转动腔,所述转动腔下端壁固定安装有电机,所述电机下端设有驱动腔,所述驱动腔内设有驱动组件,所述驱动腔下端设有传动腔,所述驱动腔下端壁转动安装有向下延伸至所述传动腔的从动轴,所述传动腔内设有与所述从动轴固定连接的下主动锥齿轮,所述下主动锥齿轮左右两侧对称设有切削液组件,所述立柱下端设有切削液箱,所述转动腔内设有与所述电机上端动力连接的上驱动轴,所述上驱动轴上端固定连接有上主动锥齿轮,所述上主动锥齿轮左右两侧对称设有传动组件,左侧所述传动组件包括与所述转动腔上端壁固定连接的上固定杆,所述上固定杆下端转动安装有上传动轴,所述上传动轴右端固定安装有与所述上主动锥齿轮啮合的上从动锥齿轮,所述上传动轴左端通过第一花键套筒连接有第一花键轴,所述第一花键轴左端固定安装有上主动摩擦轮,所述转动腔后端壁连通设有与所述传动腔连通的滑动腔,左侧所述传动组件左侧设有左夹具组件,右侧所述传动组件右侧设有右夹具组件;

所述传动组件还包括与所述滑动腔滑动配合的四脚滑块,所述四脚滑块上端两脚分别与左右两侧所述第一花键轴通过轴承连接,所述四脚滑块下端两脚位于所述传动腔内,所述滑动腔左端壁设有第一电磁铁,所述四脚滑块左端设有与所述第一电磁铁配合的第一铁块,所述四脚滑块右端与所述滑动腔右端壁通过第一弹簧连接;

所述左夹具组件包括与所述转动腔左端通过轴承连接的左转动块,所述左转动块右侧固定连接有左转动轴,所述左转动轴右端固定连接有能与左侧所述上主动摩擦轮摩擦配合的左从动摩擦轮,所述左转动块中心固定安装有第二电磁铁,所述第二电磁铁上下前后四侧设有左夹紧组件,上侧所述左夹紧组件包括左侧与所述车削腔相通的第一燕尾滑动槽,所述第一燕尾滑动槽内滑动设有第一燕尾滑动块,所述第一燕尾滑动块左端固定连接有滑动杆,所述滑动杆下侧固定安装有左夹块,所述第一燕尾滑动块下端设有与所述第二电磁铁配合的第二铁块,所述第一燕尾滑动块上端与所述第一燕尾滑动槽上端壁通过第二弹簧连接;

所述右夹具组件包括与所述转动腔右端通过轴承连接的右转动块,所述右转动块左侧固定连接有右转动轴,所述右转动轴左端固定连接有能与右侧所述上主动摩擦轮摩擦配合的右从动摩擦轮,所述右转动块右端固定连接有内侧含螺纹槽的固定杆,所述螺纹槽内通过螺纹配合设有螺杆,所述螺杆右端固定安装有转动块,所述螺杆上通过轴承配合设有空心固定块,所述空心固定块上下前后四侧设有右夹紧组件,上侧所述右夹紧组件包括位于右转动块右端的第二燕尾滑动槽,所述第二燕尾滑动槽内滑动设有右夹块,所述右夹块下端固定安装有左上固定块与右上固定块,所述左上固定块铰接有左连杆,所述右上固定块铰接有右连杆,所述空心固定块上端固定安装有左下固定块与右下固定块,所述左连杆另一端与所述左下固定块铰接,所述右连杆另一端与所述右下固定块铰接;

所述驱动组件包括位于所述驱动腔内与所述电机下端动力连接的下驱动轴,所述下驱动轴下端通过第二花键套筒连接有第二花键轴,所述第二花键轴下端固定连接有下主动摩擦轮,所述驱动腔内设有与所述从动轴固定连接且能与所述下主动摩擦轮摩擦配合的下从动摩擦轮,所述驱动腔右端壁设有第三燕尾滑动槽,所述第三燕尾滑动槽内设有左端与所述第二花键轴通过轴承配合的第二燕尾滑动块,所述第三燕尾滑动槽下端设有第三电磁铁,所述第二燕尾滑动块下端设有与所述第三电磁铁配合的第三铁块,所述第二燕尾滑动块上端与所述第三燕尾滑动槽上端壁通过第三弹簧连接;

所述切削液组件包括与所述传动腔上端壁固定连接且左右对称的下固定杆,所述下固定杆上转动安装有下传动轴,所述下传动轴靠近所述从动轴的一端固定安装有与所述下主动锥齿轮啮合的下从动锥齿轮,所述下传动轴远离所述从动轴侧的末端通过第三花键套筒连接有第三花键轴,所述第三花键轴远离所述从动轴侧的末端固定安装有往复齿轮,所述立柱靠近所述从动轴侧的端面固定连接有泵,所述泵靠近所述从动轴侧动力连接有向右延伸至所述传动腔的泵驱动轴,所述传动腔内设有与所述泵驱动轴固定连接且能与所述往复齿轮啮合的从动齿轮,所述泵下端设有与所述切削液箱连接的水管,所述泵上端设有上端含喷嘴的L型水管,所述立柱远离所述从动轴侧设有与所述切削液箱连通的过滤腔,所述过滤腔下侧内壁上设有斜面,所述过滤腔上端固定安装有能够通过液体但不能通过固体的通孔的过滤板。
