专利号: 2020102975478
申请人: 苏州晨睿环保科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

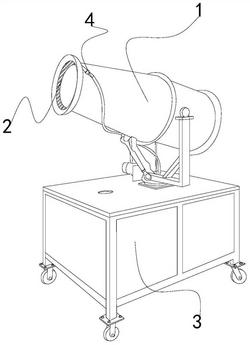

1.一种环保除尘喷雾设备,其结构包括喷射筒(1)、喷雾口(2)、移动台(3)、压力管(4),所述压力管(4)上端嵌固安装于喷雾口(2)的上端,所述喷射筒(1)的下端卡合在移动台(3)的上方,所述压力管(4)的下端安装于喷射筒(1)的下端,所述喷雾口(2)与喷射筒(1)为一体化结构,其特征在于:

所述喷雾口(2)由固定扇(21)、旋转机构(22)、风扇叶片(23)、进水管(24)、旋转杆(25)、固定环(26)构成,所述固定扇(21)嵌固安装于旋转杆(25)的中心,所述固定环(26)贴合在旋转机构(22)的外侧,所述风扇叶片(23)安装于旋转杆(25)的后方,所述旋转杆(25)与旋转机构(22)进行间隙配合,所述进水管(24)的左端安装于旋转机构(22)的内侧;

所述旋转机构(22)由滑动机构(221)、进水槽(222)、喷射机构(223)、连接杆(224)、移动块(225)构成,所述滑动机构(221)与连接杆(224)为一体化构成,所述喷射机构(223)嵌固安装于进水管(24)的左侧,所述进水槽(222)贴合在移动块(225)的下端,所述滑动机构(221)的下端贴合在进水槽(222)内部,所述滑动机构(221)贴合在移动块(225)内部,所述连接杆(224)与旋转杆(25)为一体化结构;

所述滑动机构(221)设有滑动板(a1)、滑动槽(a2)、滑动珠(a3)、阻止块(a4),所述滑动板(a1)贴合在阻止块(a4)两侧,所述阻止块(a4)焊接在连接杆(224)的下端,所述滑动珠(a3)贴合在阻止块(a4)下端,所述滑动槽(a2)贴合在滑动珠(a3)下端,所述滑动槽(a2)嵌固在进水槽(222)上端;

所述滑动槽(a2)设有冲击槽(a21)、滑动口(a22),所述滑动口(a22)贴合在滑动珠(a3)两侧,所述滑动口(a22)焊接在冲击槽(a21)两侧,所述冲击槽(a21)嵌固安装于在滑动槽(a2)下端;

所述喷射机构(223)设有挤压块(b1)、喷射口(b2)、连接块(b3),所述连接块(b3)贴合在挤压块(b1)的下端,所述喷射口(b2)与挤压块(b1)为一体化结构,所述喷射口(b2)与连接块(b3)位于同一中心线上,所述连接块(b3)安装于旋转杆(25)的左侧;

所述挤压块(b1)设有喷射管(b11)、阻力块(b12),所述阻力块(b12)嵌固在喷射管(b11)两侧,所述喷射管(b11)与喷射口(b2)为一体化结构。
