专利号: 2020102993334
申请人: 李启福
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

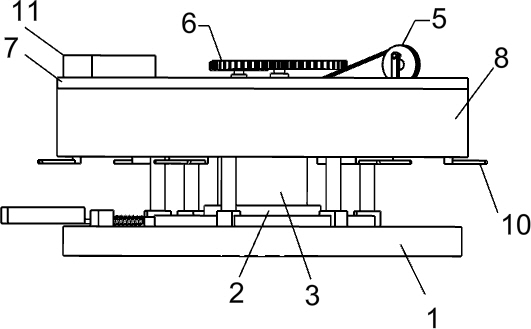

1.一种渔业养殖用草料投放设备,其特征在于,包括有:底座(1),所述底座(1)用于支撑整个设备;

大轴承座(2),所述大轴承座(2)设置在所述底座(1)中心位置;

大转轴(3),所述大转轴(3)转动式安装在所述大轴承座(2)上;

圆盘(4),所述圆盘(4)设置在所述大转轴(3)顶部;

内侧挡板(401),所述内侧挡板(401)设置在所述圆盘(4)顶部;

切料机构(5),所述切料机构(5)设置在所述圆盘(4)顶部一侧;

抛投机构(6),所述抛投机构(6)设置在所述圆盘(4)顶部一侧,该抛投机构(6)与所述切料机构(5)连接;

圆形盖板(7),所述圆形盖板(7)设置在所述内侧挡板(401)顶部;

环形挡板(8),所述环形挡板(8)设置在所述圆形盖板(7)底部外侧;

环形转盘(9),所述环形转盘(9)滑动式连接在所述环形挡板(8)和所述圆盘(4)之间;

把手(10),所述把手(10)环绕式均匀设置在所述环形转盘(9)底部外侧;

放料管道(11),所述放料管道(11)设置在所述圆形盖板(7)的顶部一侧。

2.根据权利要求1所述的一种渔业养殖用草料投放设备,其特征在于,切料机构(5)包括有:伺服电机(51),所述伺服电机(51)设置在所述圆盘(4)顶部中心位置;

第一带轮(52),所述第一带轮(52)设置在所述伺服电机(51)的输出轴上;

第一通孔(58),所述第一通孔(58)开在所述圆形盖板(7)上远离所述放料管道(11)的一侧;

第二通孔(510),所述第二通孔(510)开在所述圆形盖板(7)上远离所述放料管道(11)的一侧,该第二通孔(510)位于所述第一通孔(58)外侧;

安装座(53),所述安装座(53)设置在所述圆形盖板(7)顶部远离所述放料管道(11)的一侧,该安装座(53)位于所述第二通孔(510)一侧;

第二带轮(54),所述第二带轮(54)转动式设置在所述安装座(53)上靠近所述第二通孔(510)的一侧;

推杆(55),所述推杆(55)转动式设置在所述第二带轮(54)上的偏中心位置;

矩形滑轨(56),所述矩形滑轨(56)对称设置在所述环形挡板(8)和所述内侧挡板(401)之间,该矩形滑轨(56)位于所述第二通孔(510)的下方;

刀片(57),所述刀片(57)滑动式设置在所述两侧矩形滑轨(56)之间,所述刀片(57)上部与所述推杆(55)下端转动式连接;

皮带(59),所述皮带(59)绕设在所述第一带轮(52)和所述第二带轮(54)上,皮带(59)穿过第一通孔(58)和第二通孔(510)。

3.根据权利要求2所述的一种渔业养殖用草料投放设备,其特征在于,抛投机构(6)包括有:第一锥齿轮(61),所述第一锥齿轮(61)设置在所述伺服电机(51)的输出轴上,该第一锥齿轮(61)位于所述第一带轮(52)外侧;

第一轴承座(62),所述第一轴承座(62)嵌入式设置在所述圆形盖板(7)偏中心位置,该第一轴承座(62)位于所述第一锥齿轮(61)的上方;

第一转轴(63),所述第一转轴(63)安装在所述第一轴承座(62)上;

大齿轮(64),所述大齿轮(64)设置在所述第一转轴(63)的上部;

第二锥齿轮(65),所述第二锥齿轮(65)设置在所述第一转轴(63)的下部,该第二锥齿轮(65)与所述第一锥齿轮(61)啮合;

第二轴承座(66),所述第二轴承座(66)嵌入式设置在所述圆形盖板(7)偏中心位置;

第二转轴(67),所述第二转轴(67)安装在所述第二轴承座(66)上;

小齿轮(68),所述齿轮(68)设置在所述第二转轴(67)的上部,所述小齿轮(68)与所述大齿轮(64)啮合;

推板(69),所述推板(69)设置在所述第二转轴(67)的下部;

第三通孔(610),所述第三通孔(610)开在所述环形挡板(8)一侧,该第三通孔(610)位于所述推板(69)一侧。

4.根据权利要求3所述的一种渔业养殖用草料投放设备,其特征在于,还包括有:滚筒(12),所述滚筒(12)转动式设置在所述环形挡板(8)与所述内侧挡板(401)之间,该滚筒(12)位于所述放料管道(11)和所述切料机构(5)之间。

5.根据权利要求4所述的一种渔业养殖用草料投放设备,其特征在于,还包括有:环形滑轨(13),所述环形滑轨(13)设置在所述底座(1)顶部中间;

滑块(14),所述滑块(14)均匀滑动式设置在所述环形滑轨(13)上;

支撑柱(15),所述支撑柱(15)设置在所述滑块(14)顶部,该支撑柱(15)顶部与所述圆盘(4)连接;

固定板(16),所述固定板(16)设置在所述底座(1)顶部一侧;

滑杆(17),所述滑杆(17)设置在所述固定板(16)靠近所述环形滑轨(13)的一侧;

固定块(18),所述固定块(18)滑动式设置在所述滑杆(17)上;

弹簧(19),所述弹簧(19)连接在所述固定块(18)和所述固定板(16)之间;

拉杆(20),所述拉杆(20)设置在所述固定块(18)一侧;

拉板(21),所述拉板(21)设置在所述拉杆(20)上远离所述环形滑轨(13)的一侧。
