专利号: 2020102993743
申请人: 马云艳
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

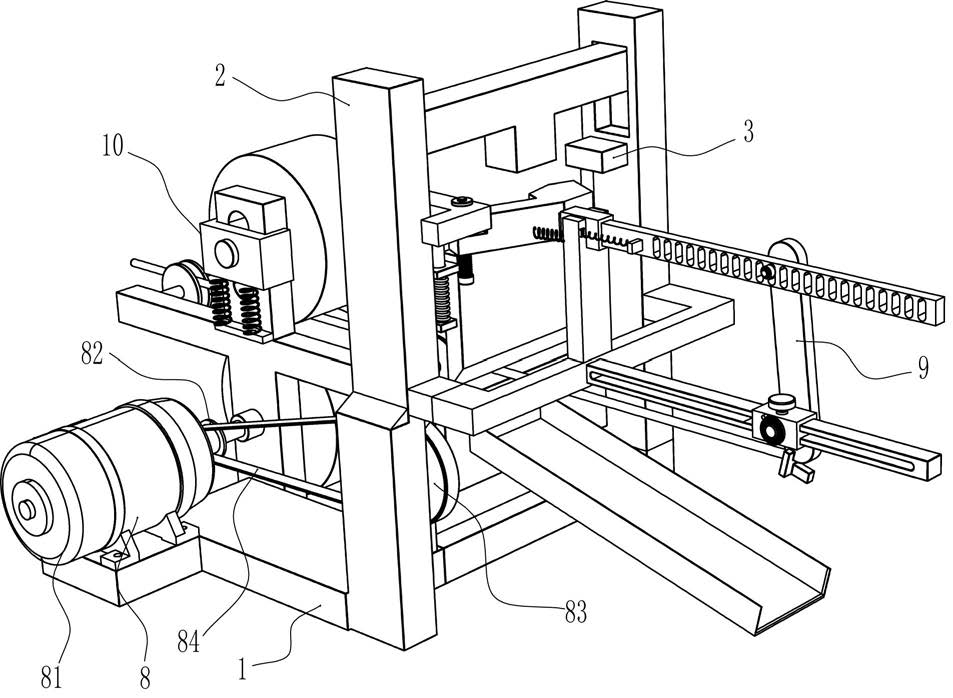

1.一种PPR管道均匀切割设备,其特征在于,包括有:底座,其上连接有机架,所述机架内两侧上部均连接有固定块,所述固定块底部连接有导向杆;切刀,其滑动式连接在两侧导向杆之间,所述切刀与导向杆之间连接有第一复位弹簧;刀座,其连接在机架内下部,所述刀座位于切刀下方;动力机构,其设置在底座与机架之间,所述动力机构用于提供驱动力;

定距机构,其设置在底座与机架之间,所述定距机构用于调整每次切割的PPR管道的长度;

动力机构包括有:减速电机,其安装在底座上,所述减速电机的输出轴上连接有小皮带轮;大皮带轮,其转动式连接在机架内下部,所述大皮带轮与小皮带轮之间绕有平皮带;T型滑动架,其滑动式连接在机架内上部,所述T型滑动架位于固定块上方,所述T型滑动架与大皮带轮偏心位置之间铰接连接有连杆;

定距机构包括有固定架,其连接在机架远离减速电机的一侧中部,所述固定架下部前侧连接有导轨;导向块,其滑动式连接在导轨上,所述导向块上转动式连接有连板,导向块上通过螺纹连接有紧固螺栓,所述紧固螺栓用于将导向块固定;挡板,其连接在连板底部;

滑动板,其滑动式连接在固定架上部;活动限位柱,其通过螺纹连接在连板上部,所述活动限位柱穿过滑动板;第二复位弹簧,其连接在滑动板与固定架之间连接有第二复位弹簧;传动组件,其设置在一侧固定块上。

2.根据权利要求1所述的一种PPR管道均匀切割设备,其特征在于,传动组件包括有:滑杆,其连接在靠近连杆的固定块上,所述滑杆上转动式连接有传力块,所述传力块与滑杆之间连接有压缩弹簧,所述压缩弹簧套在滑杆上,所述传力块与滑动板接触配合;拉簧,其连接在传力块与固定架之间。

3.根据权利要求2所述的一种PPR管道均匀切割设备,其特征在于,还包括有送料组件,送料组件包括有:十字架,其连接在底座顶部两侧,所述两侧十字架下部之间转动式连接有下送料辊,所述减速电机的输出轴与下送料辊的传动轴连接;导向轮,其为两个设置,所述两个导向轮均转动式连接在两个十字架中部之间;滑动座,其为两个设置,所述两个滑动座分别滑动式连接在两侧十字架上部,所述两侧滑动座之间转动式连接有上送料辊,所述滑动座与十字架之间连接有拉紧弹簧。

4.根据权利要求3所述的一种PPR管道均匀切割设备,其特征在于,还包括有:落料斗,其连接在刀座靠近导轨的一侧,所述落料斗位于导轨下方。
