专利号: 2020102994248
申请人: 陈超雄
专利类型:发明专利
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

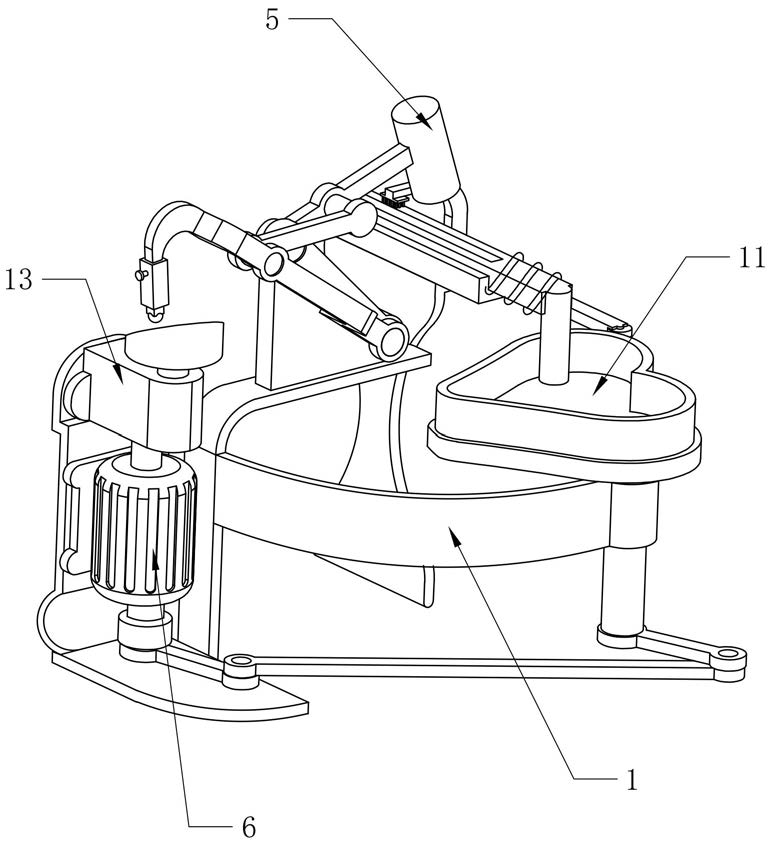

1.一种自动化银镯捶打装置,包括有机架(1)、滑道(2)和承压座(3),机架(1)上固接有滑道(2),所述滑道(2)上滑动配合有承压座(3),其特征在于:还包括有三角板(4)和锤子(5),所述机架(1)上还固接有三角板(4),所述三角板(4)上转动连接有锤子(5),所述锤子(5)可以与承压座(3)接触。

2.如权利要求1所述的一种自动化银镯捶打装置,其特征在于:还包括有带座双轴电机(6)、联轴器(7)、第一连杆(8)、长杆(9)、第二连杆(10)、偏心凸轮(11)和第一拉簧(12),所述机架(1)固接有带座双轴电机(6),所述带座双轴电机(6)一端输出轴上安装有联轴器(7),所述联轴器(7)端部固接有第一连杆(8),所述第一连杆(8)端部转动连接有长杆(9),所述长杆(9)端部转动连接有第二连杆(10),所述机架(1)上活动连接有偏心凸轮(11),所述偏心凸轮(11)端部固接于第二连杆(10),所述承压座(3)一端与偏心凸轮(11)内壁接触,所述承压座(3)上套设有第一拉簧(12),所述第一拉簧(12)一端固接于承压座(3),另一端固接于滑道(2)。

3.如权利要求2所述的一种自动化银镯捶打装置,其特征在于:还包括有减速箱(13)、斜轮(14)、曲杆(15)、伸缩机构(16)、滚珠(165)、第三连杆(17)和弹簧(18),远离所述第一连杆(8)一侧带座双轴电机(6)输出轴上安装有减速箱(13),所述减速箱(13)输出轴上安装有斜轮(14),所述三角板(4)上转动连接有曲杆(15),所述曲杆(15)一端固接有伸缩机构(16),所述伸缩机构(16)端部安装有滚珠(165),所述滚珠(165)与斜轮(14)接触,所述曲杆(15)上转动连接有第三连杆(17),所述第三连杆(17)端部转动连接于锤子(5),所述三角板(4)上设置有弹簧(18),所述弹簧(18)一端固接于三角板(4),另一端固接于锤子(5)。

4.如权利要求3所述的一种自动化银镯捶打装置,其特征在于:伸缩机构(16)包括有伸缩座(161)、伸缩杆(162)、卡紧杆(163)和第三拉簧(164),所述曲杆(15)端部固接有伸缩杆(162),所述伸缩杆(162)上开有若干槽孔,所述伸缩杆(162)上滑动套有伸缩座(161),所述伸缩座(161)开有一个槽洞,所述伸缩座(161)上的槽洞内插装有卡紧杆(163),所述卡紧杆(163)上套设有第三拉簧(164),所述第三拉簧(164)一端固接于伸缩座(161),另一端固接于卡紧杆(163)。

5.如权利要求4所述的一种自动化银镯捶打装置,其特征在于:还包括有活动座(19)、第二拉簧(191)、移动杆(20)、滚轮(21)和钢丝刷(22),所述滑道(2)一侧固接有活动座(19),所述活动座(19)内活动插装有移动杆(20),所述移动杆(20)上套设有第二拉簧(191),所述第二拉簧(191)一端固接于活动座(19),所述第二拉簧(191)另一端固接于移动杆(20),靠近所述偏心凸轮(11)一侧移动杆(20)端部安装有滚轮(21),靠近所述承压座(3)一侧移动杆(20)上可拆卸的安装有钢丝刷(22),所述钢丝刷(22)可以与银镯接触。
