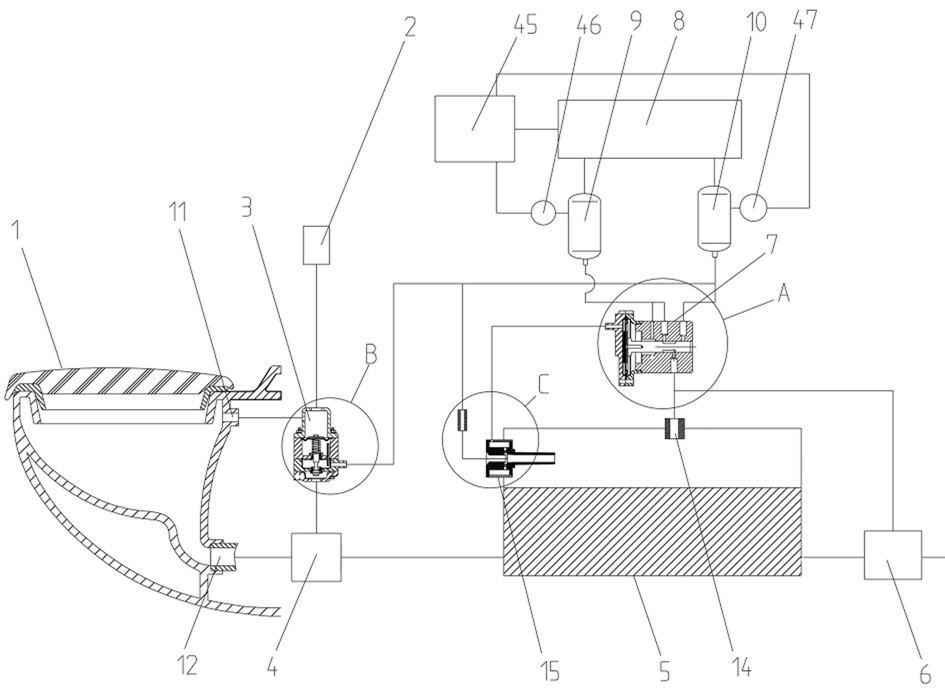

1.一种无需集中泵站楼宇居民真空污水排放单元，其特征在于包括马桶（1）、由延时开关控制的出水装置（2）、联动阀门（3）、气动阀（4）、储污容器（5）、止回阀（6）、换向阀（7）、双作用真空泵（8）、真空罐（9）和压缩空气罐（10），马桶（1）具有进水口（11）和第一排污口（12），出水装置（2）与联动阀门（3）通过管道连接，联动阀门（3）分别与马桶（1）的进水口（11）和气动阀（4）通过管道连接，气动阀（4）分别与马桶（1）的第一排污口（12）和储污容器（5）的进污口通过管道连接；储污容器（5）的上端设置气口（14），侧部设置液位口，液位口上设置气嘴（15），气嘴（15）的中心开设与储污容器（5）内腔连通的第一流道（16），气嘴（15）的四周开设与第一流道（16）连通的第一腔体（13）；换向阀（7）的内腔前端设置第一隔膜（17），第一隔膜（17）将换向阀（7）内腔的前端分为第二腔体（18）和第三腔体（19），换向阀（7）的内腔后端滑动配合活塞柱（20），活塞柱（20）与第一隔膜（17）配合连接，换向阀（7）的内腔还设置用于压紧第一隔膜（17）的第一弹簧（21），活塞柱（20）上开设第二流道（22），换向阀（7）上开设与第二腔体（18）连通的第三流道（23）、与第三腔体（19）连通的第四流道（24）、与第二流道（22）连通的第五流道（25）、第六流道（26）和第七流道（27），第五流道（25）与储污容器（5）的气口（14）通过管道连接，当活塞柱（20）朝前滑动到最大位置时，第二流道（22）与第六流道（26）连通，当活塞柱（20）朝后滑动到最大位置时，第二流道（22）与第七流道（27）连通；

双作用真空泵（8）的两端分别与真空罐（9）和压缩空气罐（10）配合连接，真空罐（9）分别与第四流道（24）和第六流道（26）通过管道连接，压缩空气罐（10）分别与第七流道（27）、联动阀门（3）及气嘴（15）的第一流道（16）通过管道连接，第三流道（23）与气嘴（15）的第一腔体（13）通过管道连接，储污容器（5）的第二排污口与止回阀（6）通过管道连接。

2.根据权利要求1所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于联动阀门（3）包括第一壳体（28），第一壳体（28）上下依次设置第一开口（29）、第二隔膜（30）、滑动配合口（31）、阀口（32）和第二开口（33），第一壳体（28）的内腔上下依次由第二隔膜（30）、滑动配合口（31）和阀口（32）分隔为第四腔体（34）、第五腔体（35）、第六腔体（36）和第七腔体（37），第一壳体（28）上开设第三开口（38）和第四开口（39），第三开口（38）与第四腔体（34）连通，第三开口（38）通过管道与马桶（1）的进水口（11）连接，第四开口（39）与第六腔体（36）连通，第四开口（39）通过管道与压缩空气罐（10）连接，第二隔膜（30）固定连接阀杆（40），阀杆（40）与滑动配合口（31）滑动配合，阀杆（40）的下端设置用于堵住阀口（32）的阀芯（41），阀芯（41）位于第七腔体（37），第一壳体（28）上设置用于连通第五腔体（35）和第六腔体（36）的第八流道。

3.根据权利要求2所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于第一壳体（28）上设置导管（42），第八流道由导管（42）形成。

4.根据权利要求2所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于阀杆（40）上固定配合挡板（43），挡板（43）位于第五腔体（35），用于与滑动配合口（31）挡接，阀杆（40）上套设第二弹簧（44），第二弹簧（44）的两端分别与挡板（43）和第二隔膜（30）连接。

5.根据权利要求1-4中任一所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于还包括用于控制双作用真空泵（8）工作的控制器（45）。

6.根据权利要求5所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于还包括用于感应真空罐（9）内部压力的第一传感器（46）、用于感应压缩空气罐（10）内部压力的第二传感器（47），控制器（45）分别与双作用真空泵（8）、第一传感器（46）和第二传感器（47）电连接。

7.根据权利要求1-4中任一所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于活塞柱（20）的前端具有凸缘，第一弹簧（21）的两端分别与活塞柱（20）的凸缘和第三腔体（19）的后端内壁连接。

8.根据权利要求1-4中任一所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于第二流道（22）为环状结构。

9.根据权利要求1-4中任一所述的一种无需集中泵站楼宇居民真空污水排放单元，其特征在于第五流道（25）还与止回阀（6）通过管道连接；压缩空气罐（10）与第一流道（16）连接的管道孔径为0.5-1.5cm；第四流道（24）孔径为0.1-0.2cm；气动阀（4）为气动隔膜阀。

10.一种如权利要求1-9中任一所述的真空污水排放单元的实现方法，其特征在于包

括：

启动出水装置（2），出水装置（2）给马桶（1）输水，出水装置输出的水经过联动阀门（3），使联动阀门（3）打开，双作用真空泵（8）输出压缩空气的一端给压缩空气罐（10）输入压缩空气，压缩空气罐（10）通过打开的联动阀门（3）将压缩空气输入气动阀（4），并使气动阀（4）打开，同时，双作用真空泵（8）抽吸空气的一端作用于真空罐（9），真空罐（9）一边从转向阀（7）的第三腔体（19）内抽吸空气，一边依次通过转向阀（7）的第六流道（26）、活塞柱（20）的第二流道（22）、转向阀（7）的第五流道（25）及储污容器（5）的气口（14）从储污容器（5）内部抽吸空气，储污容器（5）内的负压经打开的气动阀（4）传递至马桶（1）内，马桶（1）内的污物被抽吸到储污容器（5）内；

压缩空气罐（10）同时通过气嘴（15）的第一流道（16）往储污容器（5）内吹气，送入第一流道（16）的压缩空气在第一腔体（13）内形成负压，该负压连通至转向阀（7）的第二腔体（18），在第二腔体（18）和第三腔体（19）之间设置第一隔膜（17），第一隔膜（17）两侧的压力保持压力平衡；

当储污容器（5）内的污物上升至堵住气嘴（15）的高度时，第一腔体（13）内的负压减弱，使第二腔体（18）内的压力变大，进而使第一隔膜（17）带动活塞柱（20）移动，进而使第二流道（22）不再与第六流道（26）连通，改为与第七流道（27）连通，进而使压缩空气罐（10）依次通过第七流道（27）、第二流道（22）、第五流道（25）连通至储污容器（5）的气口（14），压缩空气罐（10）往气口（14）输送压缩空气，将储污容器（5）内的污物从其第二排污口排走。
