专利号: 2020103013282
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

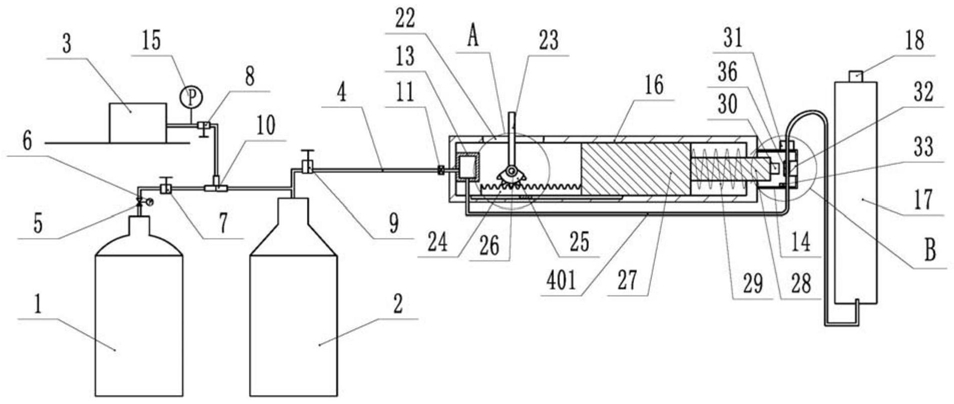

1.一种煤样瓦斯解析量测定装置,包括脱气机构、充气机构、煤样供给机构、瓦斯解吸测量机构、第一导气管和第二导气管,所述脱气机构、充气机构、煤样供给机构之间均通过第一导气管相互连通,其特征在于:所述第二导气管能够产生形变,所述瓦斯解吸测量机构包括调节筒和解吸仪,所述调节筒的端部固定连接有储存筒,所述储存筒内设有安装块,所述安装块靠近所述调节筒的一端开设有凹槽,所述调节筒内部中空,且所述调节筒内沿其轴向滑动配合有滑动筒,所述滑动筒的一端同轴固定连接有滑动杆,所述滑动杆远离滑动筒的一端固定连接有压紧块,所述压紧块能够插入所述凹槽内,所述调节筒内设有驱动滑动筒滑动的驱动单元,所述第二导气管的一端与所述第一导气管连通,所述第二导气管穿过所述凹槽,且所述第二导气管的另一端与所述解吸仪连通。

2.根据权利要求1所述的一种煤样瓦斯解析量测定装置,其特征在于:所述驱动单元包括齿条和不完全齿轮,所述齿条与所述调节筒的内侧壁滑动连接,所述齿条的一端与所述滑动筒的一端固定连接,所述不完全齿轮与所述齿条啮合,所述不完全齿轮与所述调节筒的内壁转动配合。

3.根据权利要求2所述的一种煤样瓦斯解析量测定装置,其特征在于:所述调节筒的底壁沿其轴向开设有滑槽,所述齿条的底部固定连接有滑块,所述滑块插入所述滑槽内且与所述滑槽滑动配合。

4.根据权利要求1所述的一种煤样瓦斯解析量测定装置,其特征在于:所述滑动杆外侧套设有弹簧,所述弹簧的两端分别与滑动筒和调节筒固定连接。

5.根据权利要求1所述的一种煤样瓦斯解析量测定装置,其特征在于:所述第二导气管上连通有支管,所述支管位于所述储存筒内,且所述支管与所述储存筒相通。

6.根据权利要求5所述的一种煤样瓦斯解析量测定装置,其特征在于:所述滑动筒和所述滑动杆内部均中空,且所述滑动筒与所述滑动杆相互连通,所述滑动筒上开设有排气孔,当所述压紧块插入所述凹槽内后,所述排气孔与所述储存筒连通。

7.根据权利要求6所述的一种煤样瓦斯解析量测定装置,其特征在于:所述调节筒内设有气体缓冲室,所述气体缓冲室与所述滑动筒之间连通有回流管,所述第一导气管与所述气体缓冲室相通,所述第二导气管的远离解吸仪的一端与所述气体缓冲室相通。

8.根据权利要求7所述的一种煤样瓦斯解析量测定装置,其特征在于:所述第一导气管上设有气体只能单向进入所述气体缓冲室的第一单向阀,所述回流管上设有气体只能单向进入所述气体缓冲室的第二单向阀。

9.根据权利要求1所述的一种煤样瓦斯解析量测定装置,其特征在于:所述调节筒的顶部固定连接有储水箱,所述储水箱与所述解吸仪之间连通有进水管,所述进水管上设有阀门。

10.根据权利要求9所述的一种煤样瓦斯解析量测定装置,其特征在于:所述阀门为电磁阀,所述电磁阀电连接有控制器,所述调节筒内设有接近开关,所述接近开关与所述控制器电连接,所述接近开关与所述滑动筒的端部之间的距离等于滑动杆滑动的距离。
