专利号: 2020103016929
申请人: 莱芜富新纤维制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

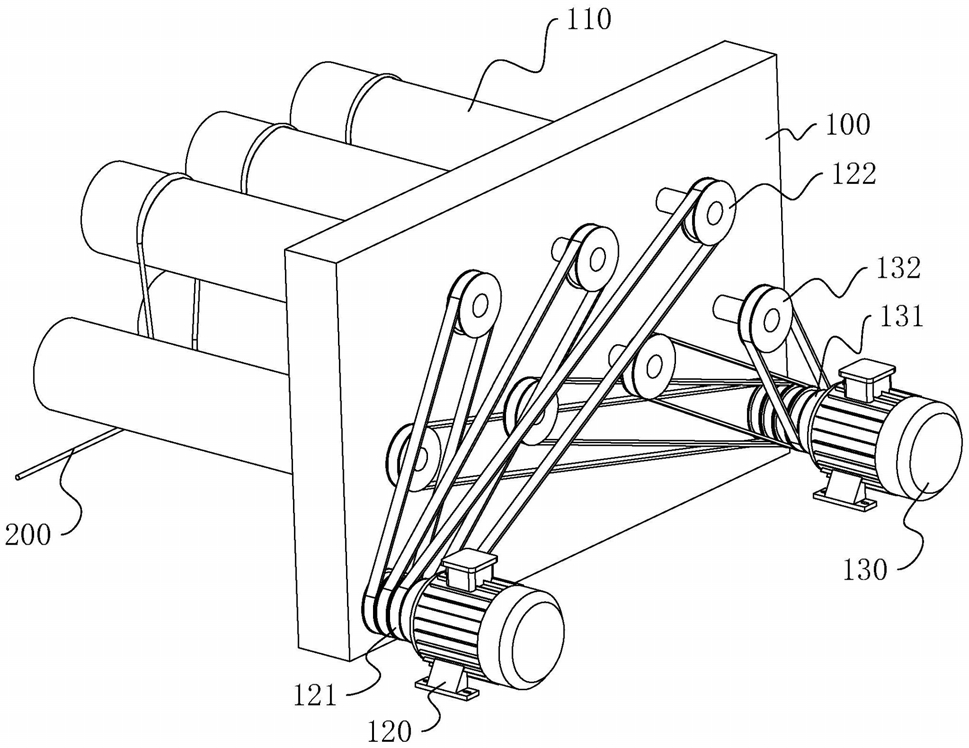

1.一种纺丝用牵伸机,包括第一道牵伸机(300)、第二道牵伸机(310)和第三道牵伸机(320),所述第一道牵伸机(300)上设置有清洗装置(330),所述清洗装置(330)包括驱动水泵(331)和水箱(332),所述水箱(332)放置于第一道牵伸机(300)一侧,所述驱动水泵(331)固定于水箱(332)一侧,所述驱动水泵(331)的进水口与水箱(332)连通,所述驱动水泵(331)的出水口连通有第一出水管(333),所述第一道牵伸机(300)上固定有沿其长度的喷淋板,所述喷淋板内开设有空腔,所述喷淋板上均匀开设有多个喷淋孔,所述第一出水管(333)与喷淋板内的空腔连通,所述第一道牵伸机(300)与第二道牵伸机(310)之间设置有油浴槽(340),所述第二道牵伸机(310)与第三道牵伸机(320)之间设置有蒸汽加热箱(350),其特征在于:所述第一道牵伸机(300)中的第二道牵伸辊(110)等分成四个弧形块(400),初始状态,四个所述弧形块(400)构成圆柱,四个所述弧形块(400)均铰接有第一连杆(410),所述第二道牵伸辊(110)的转轴内沿其轴线密封滑移有第一滑移块(420),四个所述第一连杆(410)均与第一滑移块(420)铰接,所述转轴上设置有用于驱动第一滑移块(420)滑移的驱动件(430),所述驱动件(430)包括辅助水泵(431)和水柜(552),所述水柜(552)固定于地面上,所述辅助水泵(431)固定于水柜(552)上,所述辅助水泵(431)的进水口置于水柜(552)内,所述辅助水泵(431)的出水口连通有第二出水管(432),所述第一滑移块(420)内密封滑移有辅助水管(435),所述辅助水管(435)穿出第一滑移块(420),所述辅助水管(435)靠近第二出水管(432)的一端转动有旋转接头(436),所述第二出水管(432)与旋转接头(436)连通,所述转轴上沿其轴线均匀开设有多个出水孔(470)。

2.根据权利要求1所述的一种纺丝用牵伸机,其特征在于:所述出水孔(470)置于两相邻弧形块(400)的间隙处。

3.根据权利要求1所述的一种纺丝用牵伸机,其特征在于:所述转轴内沿其轴线密封滑移有第二滑移块(440),所述第二滑移块(440)与第一滑移块(420)的滑移方向相反,所述第二滑移块(440)上铰接有第二连杆(450),所述转轴上开设有沿其轴线的滑槽(460),所述第二连杆(450)穿出滑槽(460)分别与四个弧形块(400)铰接,所述第二滑移块(440)呈“T”形,转轴内固定有挡板(480),所述第二滑移块(440)可与挡板(480)抵接。

4.根据权利要求1所述的一种纺丝用牵伸机,其特征在于:所述第二出水管(432)上连通有调节阀(433)。

5.根据权利要求4所述的一种纺丝用牵伸机,其特征在于:所述第一道牵伸机(300)的第三道牵伸辊(110)的结构与第二道牵伸辊(110)的结构相同,所述第二出水管(432)连通有分支管(434),所述分支管(434)与第三道牵伸管上的旋转接头(436)连通,所述第二出水管(432)与分支管(434)连通处置于调节阀(433)远离水柜(552)的一端,所述第三道牵伸辊(110)与第二道牵伸辊(110)的角度差为45度。

6.根据权利要求5所述的一种纺丝用牵伸机,其特征在于:所述第一道牵伸机(300)与油浴槽(340)之间设置有固定于鼓风机(530),所述鼓风机(530)用于风干丝束(200)。

7.根据权利要求6所述的一种纺丝用牵伸机,其特征在于:地面上固定有龙门架(500),所述龙门架(500)包括两竖直的竖杆(510)和一水平的横杆(520),所述横杆(520)的两端分别与两竖杆(510)固定连接,所述鼓风机(530)的出风口连通有吹风管(540),所述横杆(520)内开设有空腔,所述吹风管(540)与空腔连通,所述横杆(520)上开设有凹槽(550),所述凹槽(550)侧壁均开设有通风孔(551),丝束(200)从凹槽(550)穿过。
